S'applique à : K5, N4, S5, S1, S2, R5, Z4

Installation et utilisation du porte-pilier MEDENTIKA PreFace®

Comment utiliser des piliers MEDENTIKA PreFace® ? Comment installer le support des piliers MEDENTIKA PreFace® ?

Cet article d'aide décrit comment installer et utiliser le support de pilier pour les pièces brutes MEDENTIKA PreFace®. Le support de pilier MEDENTIKA PreFace® est disponible pour les machines suivantes :

  • K5
  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

Les différentes versions de DentalCAM & DentalCNC ne prennent pas toutes en charge la totalité des porte-pilier. Recommandation : Effectuez une mise à jour à la dernière version pour une compatibilité maximale.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

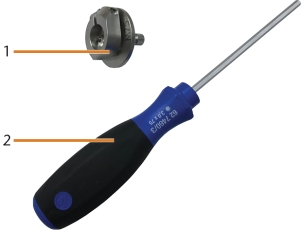

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Tournevis hexagonal
  2. 1 x Porte-pilier MEDENTIKA PreFace

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier souhaitée et poussez-la avec précaution dans le porte-pilier PreFace®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Insérez le pilier MEDENTIKA PreFace® dans le support de pilier MEDENTIKA PreFace®.
  2. Ouvrez la porte de la chambre de travail.
  3. Desserrez les 4 vis retenant l'anneau de fixation au porte-pièce.
  4. Retirez l'anneau de fixation en le tournant dans le sens des aiguilles d'une montre et en le tirant vers le haut.
  5. Retirez la pièce brute du porte-pièce, le cas échéant.
  6. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • Les numéros identifiant les positions de pilier doivent être orientés vers le haut.
    • Les aides de positionnement doivent être positionnées à gauche.
  7. Insérez le porte-pilier MEDENTIKA PreFace® dans le porte-pièce.

    Insertion du porte-pilier MEDENTIKA PreFace® dans le porte-pièce

  8. Vissez l'anneau de fixation à l'aide de la clé dynamométrique fournie.

Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type MEDENTIKA PreFace®.

N’usinez que les piliers PreFace® qui conviennent à l’usinage à sec.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Clé à cliquet avec embout hexagonal (embout 1/4")
  2. 1 x Tournevis hexagonal
  3. 2 x Vis à cylindre (M4 x 30)
  4. 1 x Porte-pilier MEDENTIKA PreFace

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Ouvrez la porte de la chambre de travail.
  2. Retirez la pièce brute du porte-pièce, le cas échéant.
  3. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • Les 3 goupilles de positionnement doivent être insérées dans les perçages du porte-pilier MEDENTIKA PreFace®.
  4. Insérez le porte-pilier MEDENTIKA PreFace® dans le porte-pièce.

    Insertion du porte-pilier MEDENTIKA PreFace® dans le porte-pièce

  5. Poussez le support de pilier MEDENTIKA PreFace® dans le support de pièces brutes aussi loin que possible.
  6. Pour fixer le support de pilier MEDENTIKA PreFace®, vissez les 2 vis à tête cylindrique dans le support de pièces brutes avec la clé Allen fournie.

Vous pouvez équiper le support de pilier avec un maximum de 2 piliers préfabriqués de type MEDENTIKA PreFace®.

N’utiliser que des piliers PreFace® appropriés pour l’usinage en milieu humide.

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis du porte-pilier PreFace®. Enfoncez la vis vers le bas pour élargir l’espace entre les 2 parties du porte-pilier PreFace®.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Porte-pilier MEDENTIKA PreFace
  2. 1 x Tournevis hexagonal

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis du porte-pilier PreFace®. Enfoncez la vis vers le bas pour élargir l’espace entre les 2 parties du porte-pilier PreFace®.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Insérez le pilier MEDENTIKA PreFace® dans le support de pilier MEDENTIKA PreFace®.
  2. Ouvrez la porte de la chambre de travail.
  3. Retirez la pièce brute du porte-pièce, le cas échéant.
  4. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • L'étiquetage du support de pilier doit être orienté vers le haut et la partie plate des aides de positionnement doit faire face au support de pièces brutes.
  5. Insérez le porte-pilier MEDENTIKA PreFace® dans le porte-pièce.

    Insertion du porte-pilier MEDENTIKA PreFace® dans le porte-pièce

  6. Poussez le support de pilier MEDENTIKA PreFace® dans le support de pièces brutes aussi loin que possible.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type MEDENTIKA PreFace®.

N'utiliser que des piliers PreFace® appropriés pour le type d'usinage correspondant.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Tournevis hexagonal
  2. 1 x Porte-pilier MEDENTIKA PreFace

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier souhaitée et poussez-la avec précaution dans le porte-pilier PreFace®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Insérez le pilier MEDENTIKA PreFace® dans le support de pilier MEDENTIKA PreFace®.
  2. Ouvrez la porte de la chambre de travail.
  3. Desserrez les 4 vis retenant l'anneau de fixation au porte-pièce.
  4. Retirez l'anneau de fixation en le tournant dans le sens des aiguilles d'une montre et en le tirant vers le haut.
  5. Retirez la pièce brute du porte-pièce, le cas échéant.
  6. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • Les numéros identifiant les positions de pilier doivent être orientés vers le haut.
    • Les aides de positionnement doivent être positionnées à gauche.
  7. Insérez le porte-pilier MEDENTIKA PreFace® dans le porte-pièce.

    Insertion du porte-pilier MEDENTIKA PreFace® dans le porte-pièce

  8. Vissez l'anneau de fixation à l'aide de la clé dynamométrique fournie.

Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type MEDENTIKA PreFace®.

N'utiliser que des piliers PreFace® appropriés pour le type d'usinage correspondant. Un capteur de débit est nécessaire pour l’usinage en milieu humide des piliers PreFace® en titane.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Tournevis hexagonal
  2. 1 x Porte-pilier MEDENTIKA PreFace

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier souhaitée et poussez-la avec précaution dans le porte-pilier PreFace®. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Insérez le pilier MEDENTIKA PreFace® dans le support de pilier MEDENTIKA PreFace®.
  2. Sélectionnez un emplacement vide dans le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et déplacez-le vers la position de changement. Assurez-vous que le logement du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est disponible en DentalCNC.
  3. Supprimez le cadre de pièces brutes du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
  4. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • Les numéros identifiant les positions de pilier doivent être orientés dans la même direction que les crochets de fixation du cadre de pièces brutes.
  5. Insérez le support de pilier MEDENTIKA PreFace® dans le cadre de pièces brutes.
  6. Remontez les crochets de fixation.

    7. Serrez fermement les vis. Si le porte-pilier bouge ou vibre pendant le traitement, le résultat peut être inutilisable.

    Insertion du support de pilier MEDENTIKA PreFace® dans le cadre de pièces brutes

  7. Insérez le disque ou le porte-bloc dans la position de changement du changeur de pièces brutes. Assurez-vous que le logement du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est disponible en DentalCNC.

Vous pouvez équiper le support de pilier avec un maximum de 6 piliers préfabriqués de type MEDENTIKA PreFace®.

N'utiliser que des piliers PreFace® appropriés pour le type d'usinage correspondant. Un capteur de débit est nécessaire pour l’usinage en milieu humide des piliers PreFace® en titane.

Avec le porte-pilier MEDENTIKA la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

Les composants livrés avec le support de pilier

  1. 1 x Porte-pilier MEDENTIKA PreFace
  2. 1 x Tournevis hexagonal

Montage des piliers MEDENTIKA PreFace®

Vous pouvez monter les piliers PreFace® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier, assurez-vous que la rondelle ne tombe pas. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier PreFace® (marqué en orange) et le support (marqué en bleu)

  2. Revissez la vis respective du porte-pilier PreFace®.
    • Le pilier PreFace® est fixé.

Installation du porte-pilier MEDENTIKA PreFace®

  1. Insérez le pilier MEDENTIKA PreFace® dans le support de pilier MEDENTIKA PreFace®.
  2. Ouvrez la porte de la chambre de travail.
  3. Ouvrez la pince de serrage du support de pièces brutes.
  4. Retirez la pièce brute du porte-pièce, le cas échéant.
  5. Orientez correctement le porte-pilier MEDENTIKA PreFace® :
    • La goupille du mandrin du porte-pièce doit être insérée dans les perçages du porte-pilier MEDENTIKA PreFace®.
  6. Insérez le porte-pilier MEDENTIKA PreFace® dans le porte-pièce.

    Insertion du porte-pilier MEDENTIKA PreFace® dans le porte-pièce

  7. Poussez le support de pilier MEDENTIKA PreFace® dans le support de pièces brutes aussi loin que possible.
  8. Fermez le support de pièces brutes.

Vous pouvez équiper le support de pilier avec un maximum de 1 piliers préfabriqués de type MEDENTIKA PreFace®.

N’utiliser que des piliers PreFace® appropriés pour l’usinage en milieu humide.
