S'applique à : N4

Installation et utilisation du porte-pilier MIT Pré-fraisée®

Comment utiliser des piliers MIT Pré-fraisée® ? Comment installer le support des piliers MIT Pré-fraisée® ?

Cet article d'aide décrit comment installer et utiliser le support de pilier pour les pièces brutes MIT Pré-fraisée®. Le porte-pilier MIT Pré-fraisée® est disponible pour le N4.

Les différentes versions de DentalCAM & DentalCNC ne prennent pas toutes en charge la totalité des porte-pilier. Recommandation : Effectuez une mise à jour à la dernière version pour une compatibilité maximale.

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

N4

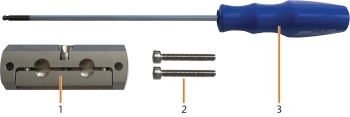

Les composants livrés avec le support de pilier

  1. 1 x Porte-pilier MIT Pré-fraisée
  2. 2 x Vis à cylindre (M4 x 30)
  3. 1 x Tournevis hexagonal à tête sphérique

Installation du porte-pilier et des piliers MIT Pré-fraisée®

Avec le porte-pilier MIT Dentium la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Installer le support de pilier

Installation du porte-pilier MIT Pré-fraisée®

  1. Ouvrez la porte de la chambre de travail.
  2. Retirez la pièce brute du porte-pièce, le cas échéant.
  3. Orientez correctement le porte-pilier MIT Pré-fraisée® :
    • Les 3 goupilles de positionnement doivent être insérées dans les perçages du porte-pilier MIT Pré-fraisée®.

  4. Insérez le porte-pilier MIT Pré-fraisée® dans le porte-pièce.

    5. Insertion du porte-pilier MIT Pré-fraisée® dans le porte-pièce

  5. Poussez le support de pilier MIT Pré-fraisée® dans le support de pièces brutes aussi loin que possible.
  6. Pour fixer le support de pilier MIT Pré-fraisée®, vissez les 2 vis à tête cylindrique dans le support de pièces brutes avec la clé Allen fournie.

Vous pouvez équiper le support de pilier avec un maximum de 2 piliers préfabriqués de type MIT Pré-fraisée®.

N’utiliser que des piliers Pre-mill® appropriés pour l’usinage en milieu humide.

Montage des piliers MIT Pré-fraisée®

Vous pouvez monter les piliers Pre-mill® sur le support de pilier en procédant comme suit :

  1. Dévissez la vis du porte-pilier Pre-mill®. Enfoncez la vis vers le bas pour élargir l’espace entre les 2 parties du porte-pilier Pre-mill®.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier Pre-mill® dans le support jusqu'à ce qu'il soit correctement mis en place. Tenir compte des aides au positionnement sur le pilier correspondant (marqué en orange) et dans la position de pilier (marqué en bleu).

    Aides au positionnement pour le pilier Pre-mill® (marqué en orange) et le support (marqué en bleu)

    • Si le pilier est positionné correctement, les marques sont alignés avec le joint entre les 2 parties du support de pilier.

      Positionnement correct du pilier Pre-mill®

  2. Revissez la vis respective du porte-pilier Pre-mill®.
    • Le pilier Pre-mill® est tendu.
