Taladrar posiciones de herramienta (orificios) en nuevos insertos de almacén de herramientas

Si los insertos de almacén de herramientas están desgastados, deberían cambiarse por otros nuevos. A continuación, usted debe taladrar con la máquina las posiciones de herramienta (orificios) en los insertos.

• Junto con su máquina se suministran insertos de almacén de herramientas de repuesto, así como la herramienta de taladrar.
• Puede solicitar otros insertos y herramientas de taladrar a su servicio de atención al cliente.

¡ATENCIÓN! Daños en la máquina por herramientas en la cámara de trabajo

• Antes de taladrar las posiciones del almacén de herramientas, retire todas las herramientas de la cámara de trabajo.

• Si su máquina utiliza 2 insertos, reemplace siempre ambos insertos al mismo tiempo, incluso si solo uno de ellos está desgastado.

En las máquinas con puertas y compuertas automáticas, dentalcnc las abre y las cierra en función del paso de acción correspondiente. En aras de la brevedad, estos procesos automáticos no se mencionan por separado en las instrucciones.

1. Tenga preparados los insertos de almacén de herramientas y la broca.



   Broca para posiciones de herramientas (2,8 mm)

2. Sustituya el inserto/los insertos de almacén de herramientas como se describe en las instrucciones de uso de la máquina.

3. Abra la gestión de la máquina con el siguiente símbolo de la barra de herramientas principal:

4. Seleccione la pestaña Funciones de servicio técnico.

5. En la función Taladrar posiciones del almacén de herramientas, pulse el botón Inicio.

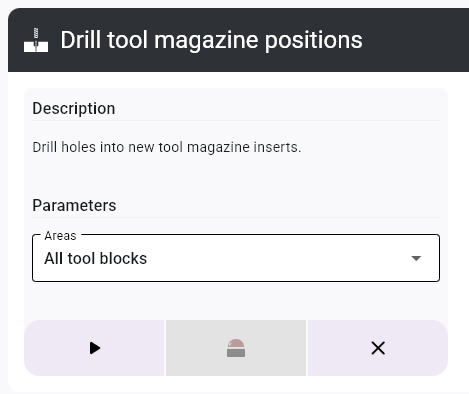

6. Se abre una ventana.



7. En el caso de máquinas con almacenes de herramientas intercambiables: seleccione en la lista desplegable Áreas las posiciones que se deben realizar taladrar.

8. Cierre la puerta de la cámara de trabajo.

9. Inicie el proceso con el siguiente símbolo:

• El husillo se desplaza hasta la posición de cambio de herramienta.

10. Abra la puerta de la cámara de trabajo.

11. ¡PRECAUCIÓN!Utilice guantes.

12. Inserte la herramienta en la pinza de sujeción y sujétela en su posición. Asegúrese de insertar la herramienta hasta que el anillo de la misma alcance la punta de la pinza de sujeción.
13. Confirme el mensaje actual.

• La pinza de sujeción se cierra. Puede soltar la herramienta.

14. Cierre la puerta de la cámara de trabajo.
15. Confirme el mensaje actual.

• La máquina taladra las posiciones de herramienta en el inserto/los insertos.

16. Espere hasta que el proceso finalice.

Para cancelar el proceso, seleccione el símbolo .

• El husillo se desplaza hasta la posición de cambio de herramienta.

17. ¡PRECAUCIÓN!Utilice guantes.

18. Abra la puerta de la cámara de trabajo.

19. Sujete con la mano en su posición la herramienta en la pinza de sujeción.

20. Confirme el mensaje actual.
• La pinza de sujeción se abre.
21. Retire la herramienta de la pinza de sujeción.

22. Cierre la puerta de la cámara de trabajo.

• El husillo se desplaza hasta su posición predeterminada.

23. (Opcional) Guarde el registro de operaciones:

    • Para guardar los datos como archivo de texto, pulse el botón Guardar registro y seleccione la ubicación de almacenamiento.

    • Para copiar los datos en el portapapeles, pulse el botón Copiar registro.



24. Cierre la función con el símbolo .
