Elementos y perspectiva 3D en la visualización de la pieza en bruto
Para editar con precisión las piezas en bruto, elija la perspectiva que le resulte más útil para el paso actual. Para mejorar la visibilidad, active o desactive los elementos.

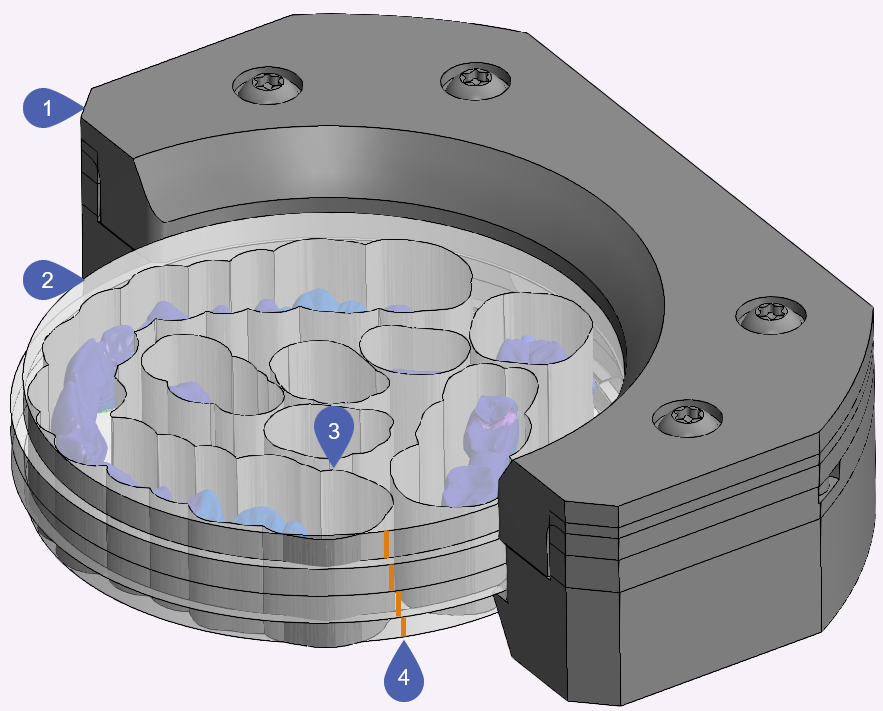

Ejemplo: Disco con 4 capas de color en el portapiezas de R5
|
1 |
Portapiezas |
|
2 |
Pieza en bruto |
|
3 |
Borde del espacio de la herramienta |
|
4 |
Capas de color (solo si está activado para la pieza en bruto) |
Símbolos para controlar la visualización de la pieza en bruto
Los siguientes símbolos permiten controlar la perspectiva de la visualización de la pieza en bruto:
Vista superior estática en 2D
Vista inferior con perspectiva 3D ajustable
Vista lateral con perspectiva 3D ajustable
Los siguientes símbolos permiten controlar la visibilidad de cada elemento:
Mostrar/ocultar portapiezas
Mostrar/ocultar pieza en bruto
Mostrar/ocultar capas de color
Mostrar/ocultar las áreas de herramientas
