Se aplica a: trimcam

Ajustar líneas de corte mediante interpolación

Puede ajustar automáticamente las líneas de corte de varios modelos de arco dental en una misma tarea mediante interpolación.

Procedimiento

Defina todos los parámetros de mecanizado de la tarea y espere a que se complete el cálculo de los modelos de arco dental.

Importante: En cuanto modifique otros parámetros de mecanizado de la tarea, se actualizará el cálculo de los modelos de arco dental afectados y se restablecerán los ajustes anteriores de la línea de corte.
Seleccione el primer modelo de arco dental cuya línea de corte deba ajustarse.
Para ajustar la línea de corte manualmente, seleccione en la pantalla 3D.

 (Opcional) Editar manualmente la línea de corte
Repita los pasos anteriores para el último modelo de arco dental cuya línea de corte deba ajustarse.
(Opcional): Ajuste manualmente la línea de corte de otros modelos de arco dental que se encuentren entre el primer y el último modelo.

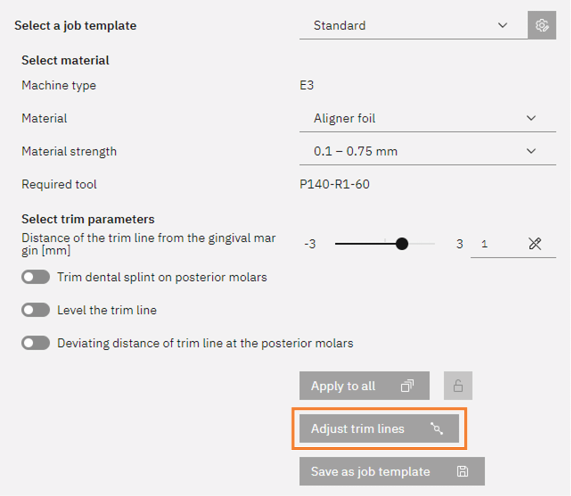

En el área de ajustes, seleccione Ajustar líneas de corte.
- Se abre una ventana de diálogo. Las líneas de corte que ya se han editado manualmente se marcan con una marca de verificación.

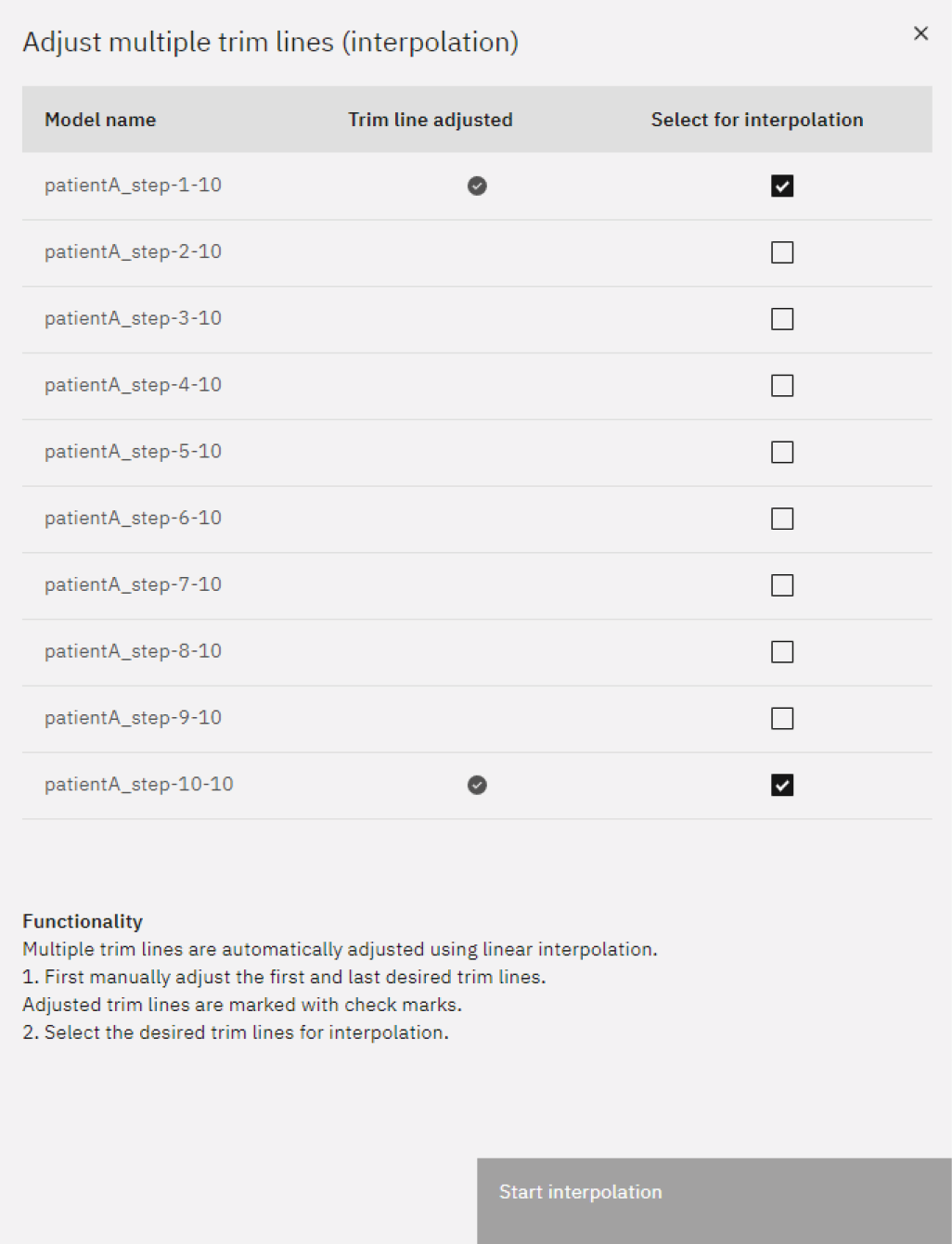

Seleccione las líneas de corte que deben servir de base para la interpolación. Las líneas de corte intermedias se ajustan mediante la interpolación.

Puede seleccionar cualquier línea de corte como base para la interpolación, incluso sin ajustarla manualmente. En la mayoría de los casos, sin embargo, tendrá que ajustar las líneas de corte manualmente para conseguir el resultado deseado.
Seleccione Iniciar interpolación.

Ocurre lo siguiente:

trimcam cierra la ventana de diálogo e inicia la interpolación.
trimcam indica el final de la interpolación con un mensaje.
Se recalculan los modelos de arco dental.

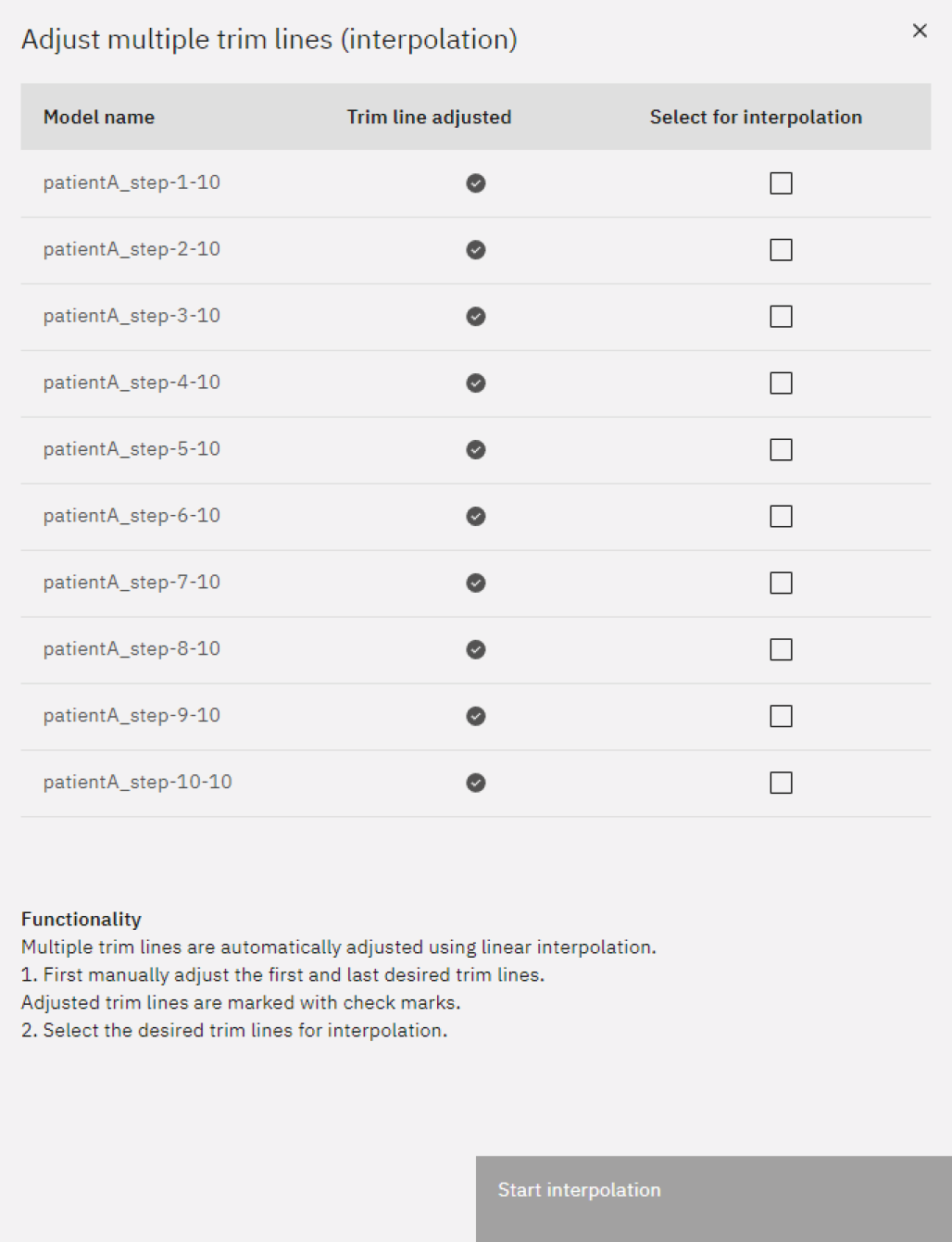

Tras la interpolación, todas las líneas de corte ajustadas se marcan con una marca de verificación.

Una vez finalizada la interpolación, espere hasta que se hayan calculado completamente todos los modelos de arco dental y compruebe el resultado.

Ejemplos de aplicación

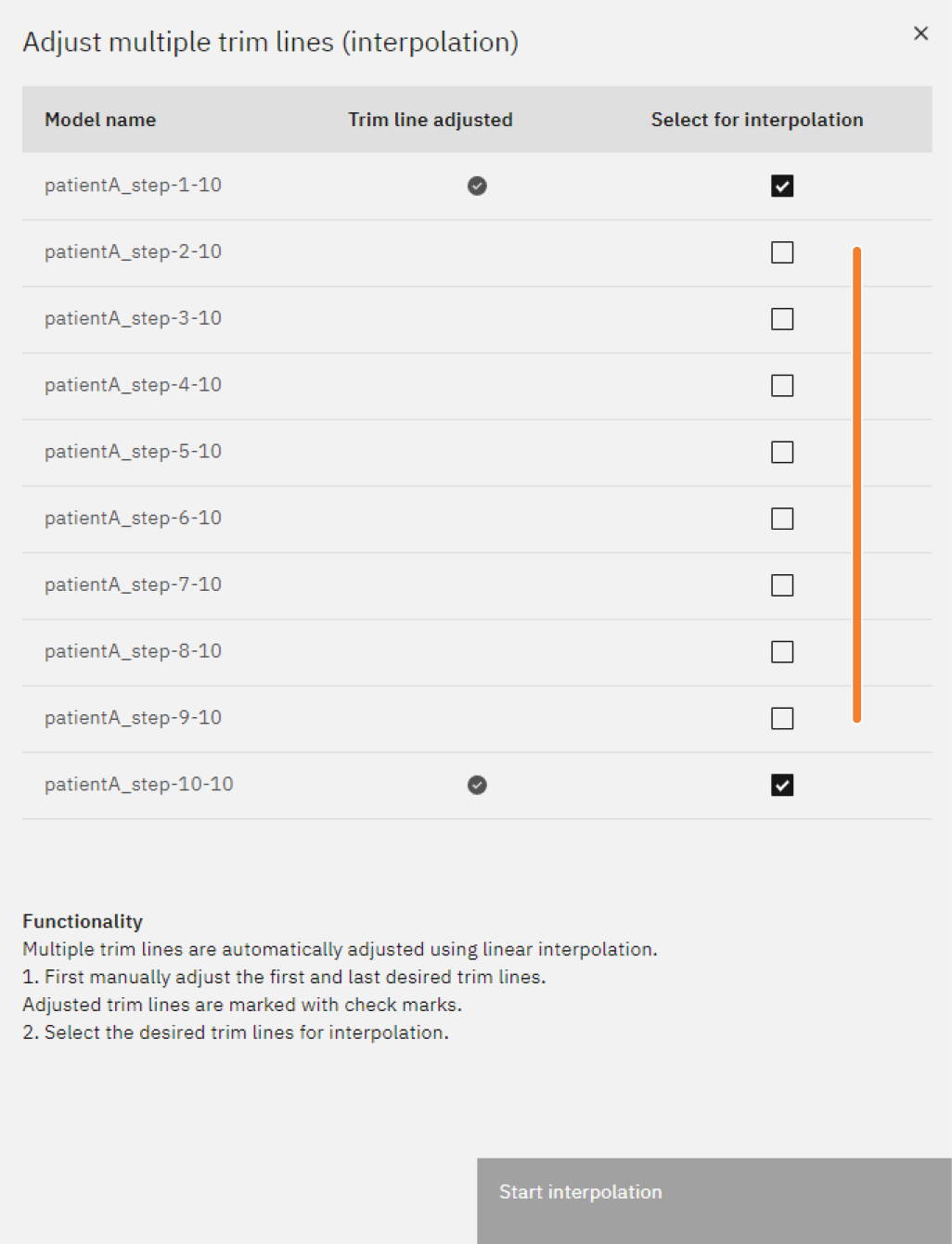

Ajuste de las líneas de corte de una serie completa

Si la línea de corte se posiciona desfavorablemente en un punto determinado del modelo de arco dental en toda la serie.

Corrija la posición de la línea de corte en el primer y último modelo de arco dental de la serie utilizando el editor de líneas de corte.
En el área de ajustes, seleccione Ajustar líneas de corte.
Seleccione los dos modelos de arco dental procesados e inicie la interpolación.

Las líneas de corte de los modelos de arco dental marcadas en naranja se interpolan.

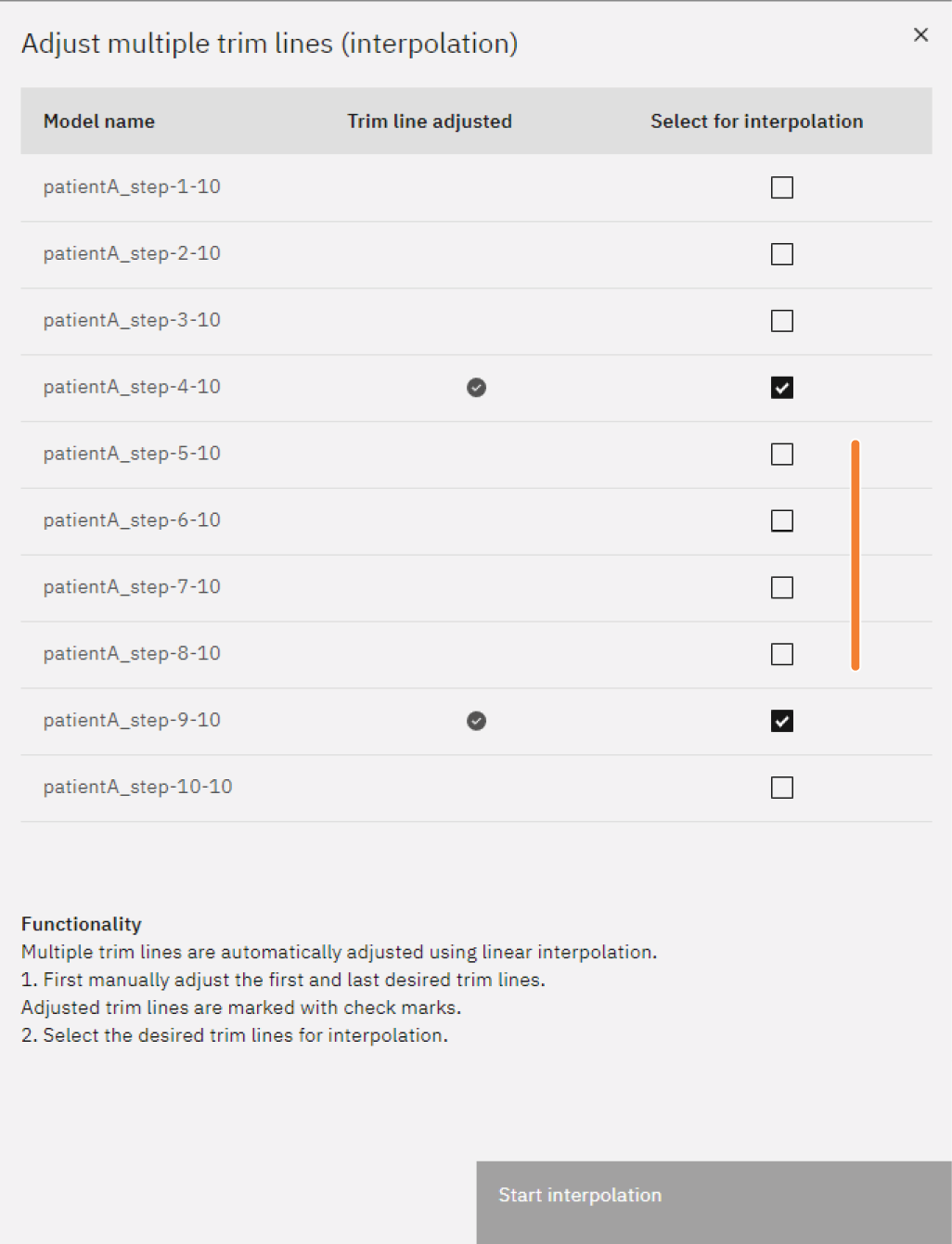

Ajuste de las líneas de corte en una sección de una serie

Si la línea de corte se sitúa desfavorablemente en un punto determinado del modelo de arco dental en una sección de la serie.

Corrija la posición de la línea de corte en la zona afectada de la serie en el primer y último modelo de arco dental utilizando el editor de líneas de corte.
En el área de ajustes, seleccione Ajustar líneas de corte.
Seleccione los dos modelos de arco dental procesados e inicie la interpolación.

Las líneas de corte de los modelos de arco dental marcadas en naranja se interpolan.

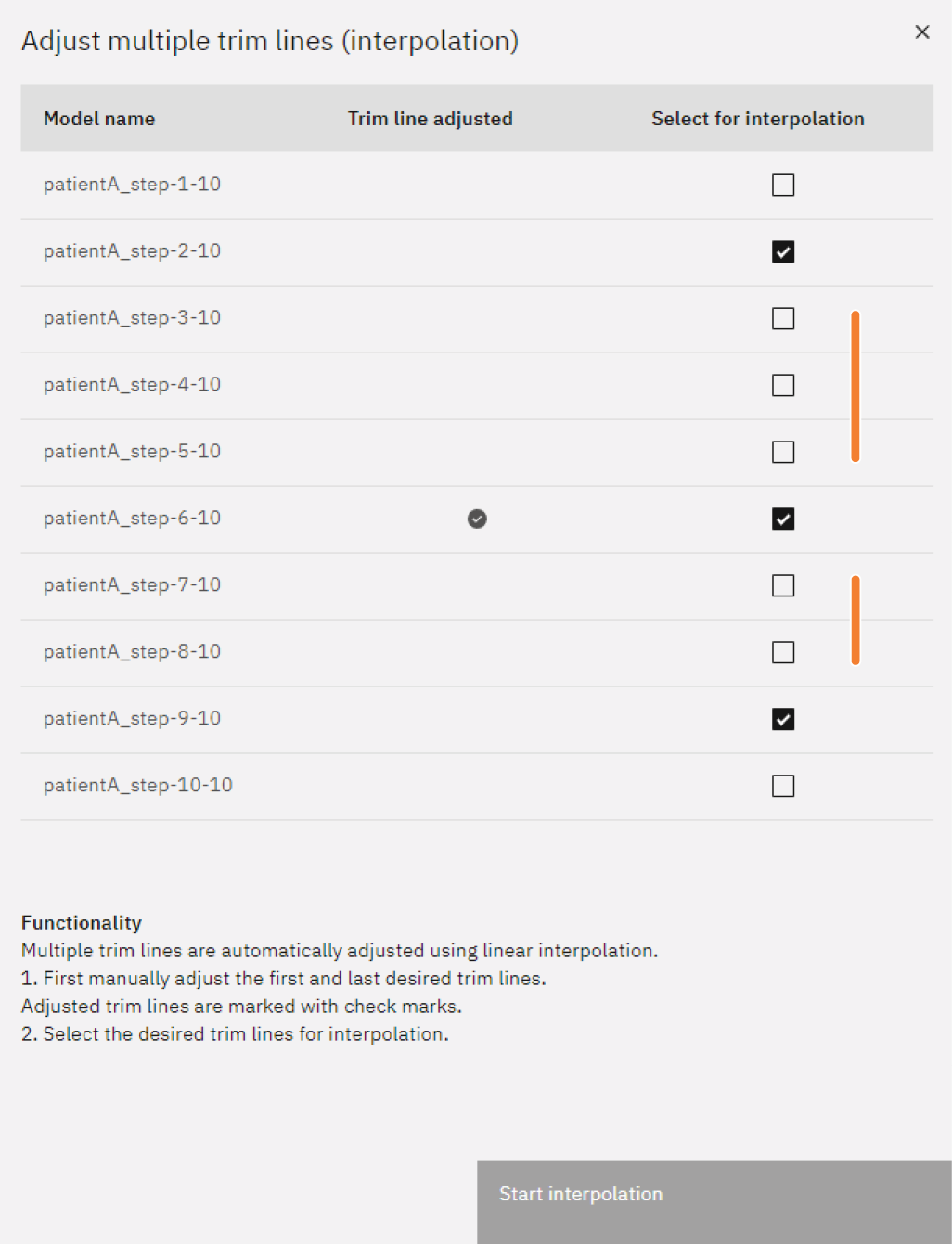

Ajuste selectivo de una línea de corte con fundido de entrada/salida

Si la línea de corte se posiciona desfavorablemente en un modelo de arco dental de la serie y los modelos anteriores o posteriores deben tenerse en cuenta a un nivel reducido durante la adaptación.

Corrija la posición de la línea de corte en el modelo en cuestión utilizando el editor de líneas de corte.
En el área de ajustes, seleccione Ajustar líneas de corte.
Seleccione el modelo de arco dental mecanizado, así como el primer y el último modelo cuyo cambio debe tenerse en cuenta.

Las líneas de corte de los modelos de arco dental marcadas en naranja se interpolan.

Inicie la interpolación.
