Resumen del flujo de trabajo
Equipo
Además de la máquina, utilice el hardware y el software siguientes:
-
Ordenador CAD con programa CAD
-
Escáner compatible con el programa CAD
-
Ordenador CAM
Ordenador que está conectado a su máquina y en el que se ejecutan dentalcam y dentalcnc. en el que se ejecutan dentalcam y dentalcnc de vhf.

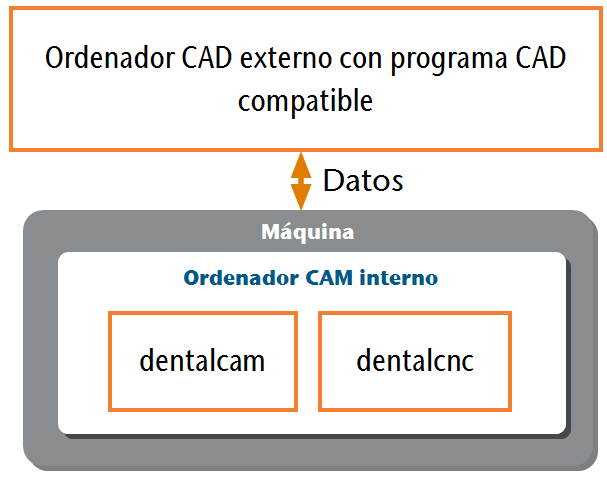

En las máquinas anteriores de Z4, el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan dentalcam y dentalcnc. está integrado en la máquina.
Flujos de trabajo
Dependiendo del flujo de trabajo, el equipo se utiliza de forma diferente:
Flujo de trabajo integrado
Si utiliza la integración CAD/CAM, diseñará y anidará los objetos completamente en el programa CAD. Al exportar, dentalcam calcula automáticamente la estrategia de mecanizado en segundo plano y la envía a dentalcnc.
En las máquinas Z4, la pantalla táctil muestra inmediatamente la tarea para su posterior mecanizado.
Se admiten los siguientes programas CAD:
-
exocad ChairsideCAD
-
TRIOS Design Studio
|
N.º |
Paso | Software | Hardware |
|---|---|---|---|
|
1 |
Escanear y modelar |
Programa de escaneo Programa CAD (a menudo disponible como paquete) |
Escáner Ordenador CAD (a menudo disponible como paquete) |
|
2 |
Anidar objetos (determinar la posición en la pieza en bruto y en los conectores horizontales) |
Programa CAD |
Ordenador CAD |
|
3 |
Exportar desde CAD |
Programa CAD |
Ordenador CAD (exportación completamente automática a pantalla táctil) |
|
4 |
Calcular datos de fresado |
dentalcam (invisible, en segundo plano) |
(sin interacción del usuario) |
|
5 |
Fresar objetos |
dentalcnc (invisible, en segundo plano) |
Pantalla táctil |
Detalles del flujo de trabajo integrado con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan dentalcam y dentalcnc. interno
Detalles del flujo de trabajo integrado con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan dentalcam y dentalcnc. externo
3Shape Produce
3Shape Produce permite el intercambio normalizado de datos entre TRIOS Design Studio y dentalcam.
3Shape Produce sustituye la integración CAD/CAM de TRIOS Design Studio. No está previsto volver a la integración CAD/CAM.
Para crear tareas para objetos, en el flujo de trabajo de 3Shape Produce se trabaja tanto con TRIOS Design Studio como con dentalcam.
|
N.º |
Paso | Software | Hardware |
|---|---|---|---|
|
1 |
Escanear y modelar |
Programa de escaneo Programa CAD (a menudo disponible como paquete) |
Escáner Ordenador CAD (a menudo disponible como paquete) |
|
2 |
Exportar desde CAD |
Programa CAD |
Ordenador CAD (exportación por defecto a dentalcam) |
|
3 |
Anidar objetos (determinar la posición en la pieza en bruto y en los conectores horizontales) |
dentalcam |
|
|
4 |
Calcular datos de fresado |
dentalcam |
(activado por el usuario) |
|
5 |
Fresar objetos |
dentalcnc |
Pantalla táctil |
Detalles del flujo de trabajo de 3Shape Produce
Flujo de trabajo de STL
Con el flujo de trabajo de STL abierto, montará su equipo según sus necesidades.
-
Esta configuración requiere una cuidadosa selección de componentes y una configuración manual.
-
El programa CAD debe poder exportar los archivos STL que usted importe manualmente en dentalcam.
|
N.º |
Paso | Software | Hardware |
|---|---|---|---|
|
1 |
Escanear y modelar |
Programa de escaneo Programa CAD (a menudo disponible como paquete) |
Escáner Ordenador CAD (a menudo disponible como paquete) |
|
2 |
Exportar desde CAD |
Programa CAD |
Ordenador CAD (Exportar al directorio seleccionado manualmente. Importación manual en dentalcam) |
|
3 |
Anidar objetos (determinar la posición en la pieza en bruto y en los conectores horizontales) |
dentalcam |
|
|
4 |
Calcular datos de fresado |
dentalcam |
(activado por el usuario) |
|
5 |
Fresar objetos |
dentalcnc |
Pantalla táctil |
Detalles del flujo de trabajo de STL
¿Qué viene después?
Conecte la máquina y los ordenadores a la red:
