Se aplica a: E5, dentalcnc 9

Sustituir el portapiezas

Puede desmontar y montar el portapiezas y los dispositivos de sujeción que hay en él de forma independiente.

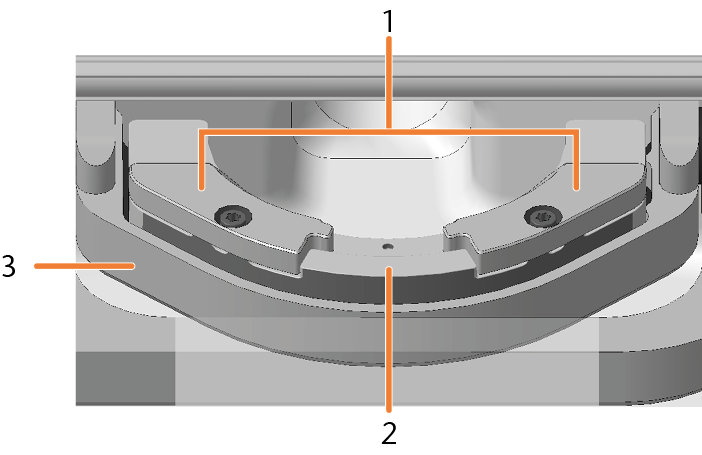

Componentes del portapiezas

  1. Dispositivos de sujeción

  2. Portapiezas

  3. Soporte del portapiezas

Sustituir el portapiezas

El portapiezas está atornillado al soporte del portapiezas.

Eche un vistazo al vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

ATENCIÓN

Daños en la máquina por funciones de software no permitidas en soportes no estándar

Si utiliza el portapiezas para materiales termoplásticos, no debe utilizar determinadas funciones de dentalcam. De lo contrario, la herramienta se introduce en el portapiezas, lo que provoca daños en él y roturas de herramienta.

  • Deje desactivada la opción Área de fresado ampliada.
  • No utilice la función de edición Zona de los dientes frontales.
  1. Tenga a mano:

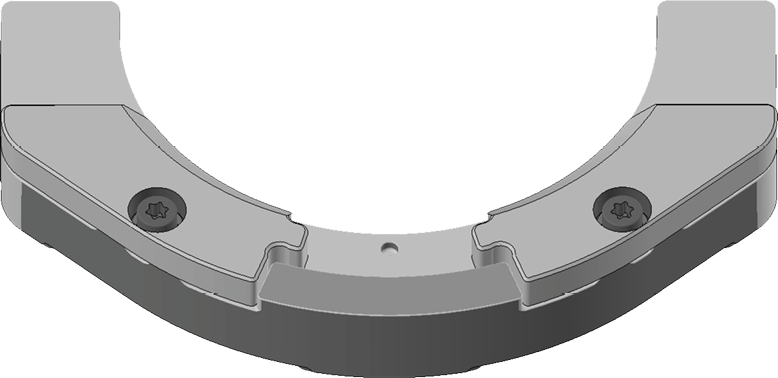

    • Portapiezas de repuesto

      Portapiezas estándar - otros modelos posibles

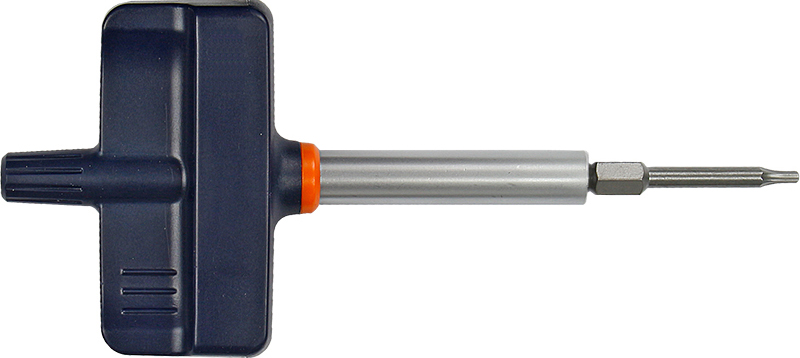

    • 1 x Destornillador de torque de 1,5 Nm con broca TX20



    • 1 × herramienta puntiaguda (p. ej., destornillador) si los tornillos de fijación están cubiertos con tapas



      •

  2. Cierre la puerta de la cámara de trabajo.



  3. Mueva los ejes a la posición inicial mediante el símbolo que se muestra en la imagen.

  4. Abra la puerta de la cámara de trabajo.

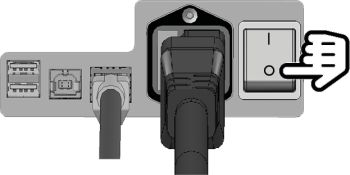

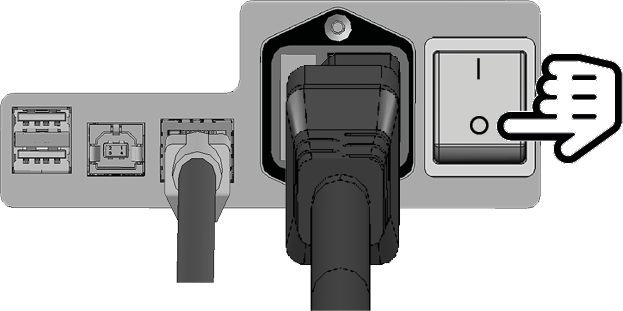

  5. Apague la máquina mediante el interruptor principal.

    6.



  6. ¡PRECAUCIÓN!Utilice guantes.

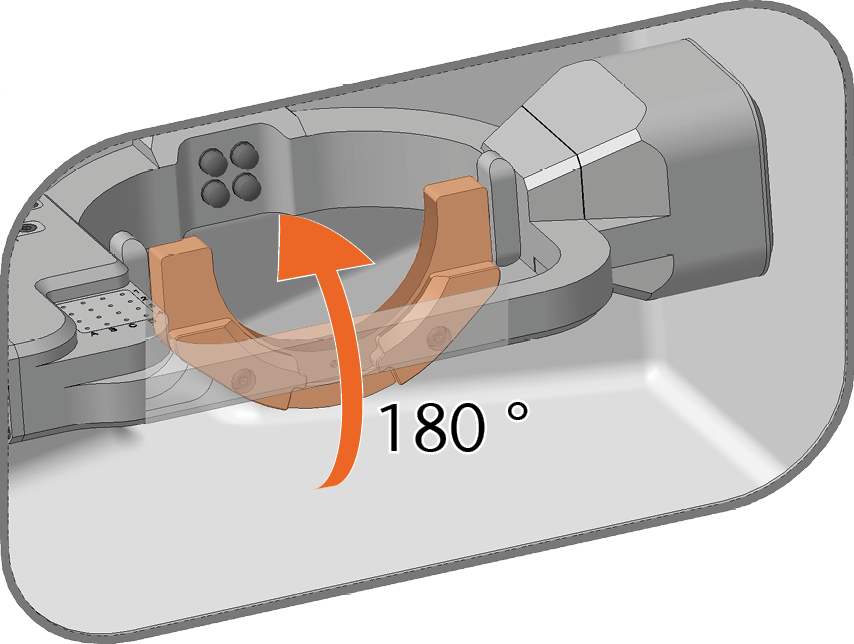

  7. Gire cuidadosamente el portapiezas 180° hacia arriba.

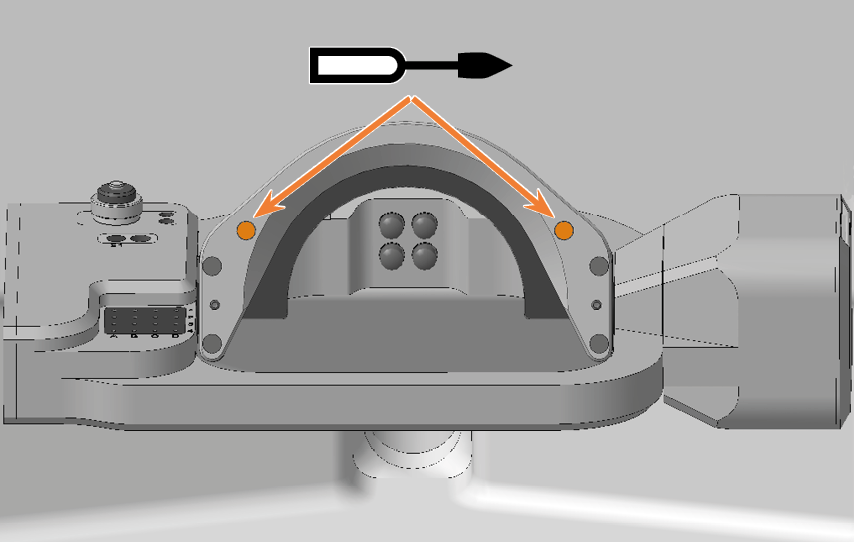

  8. Si los 2 tornillos de la parte posterior del portapiezas están cubiertos con tapas (marcadas en naranja):

    1. Perfore las tapas con la herramienta puntiaguda.

    2. Saque las tapas haciendo palanca.

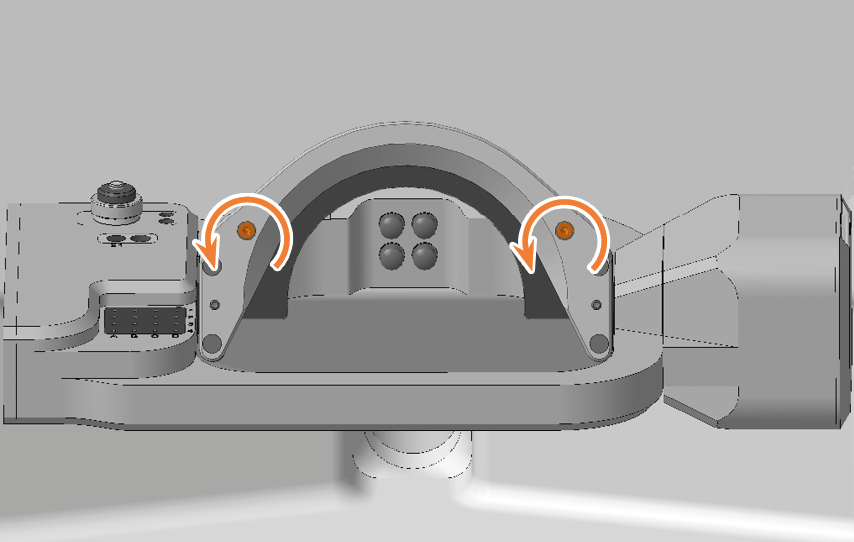

  9. Desenrosque los 2 tornillos de la parte posterior del portapiezas.

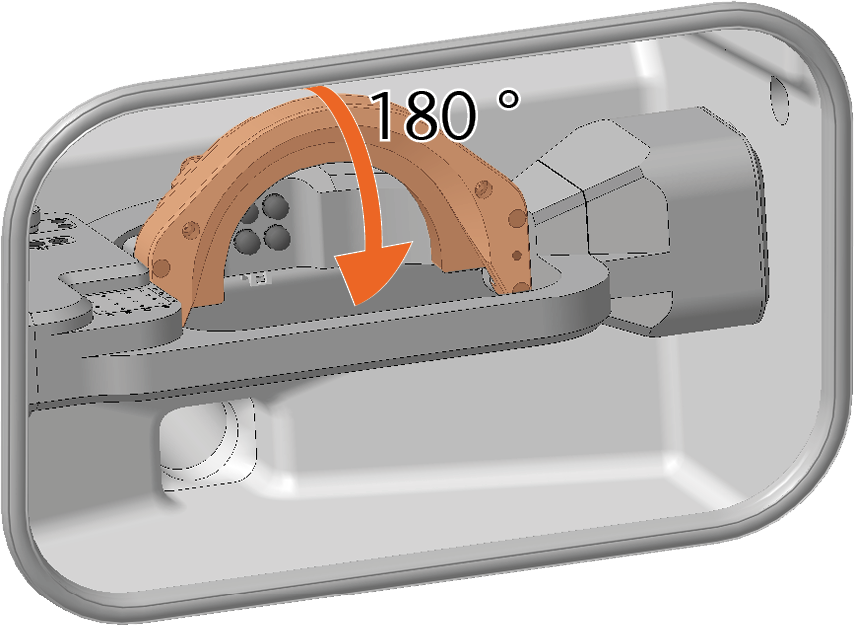

  10. Sujete el portapiezas. Gire cuidadosamente el portapiezas 180° hacia abajo.

    Las tapas (marcadas en naranja) solo están instaladas en algunas máquinas.

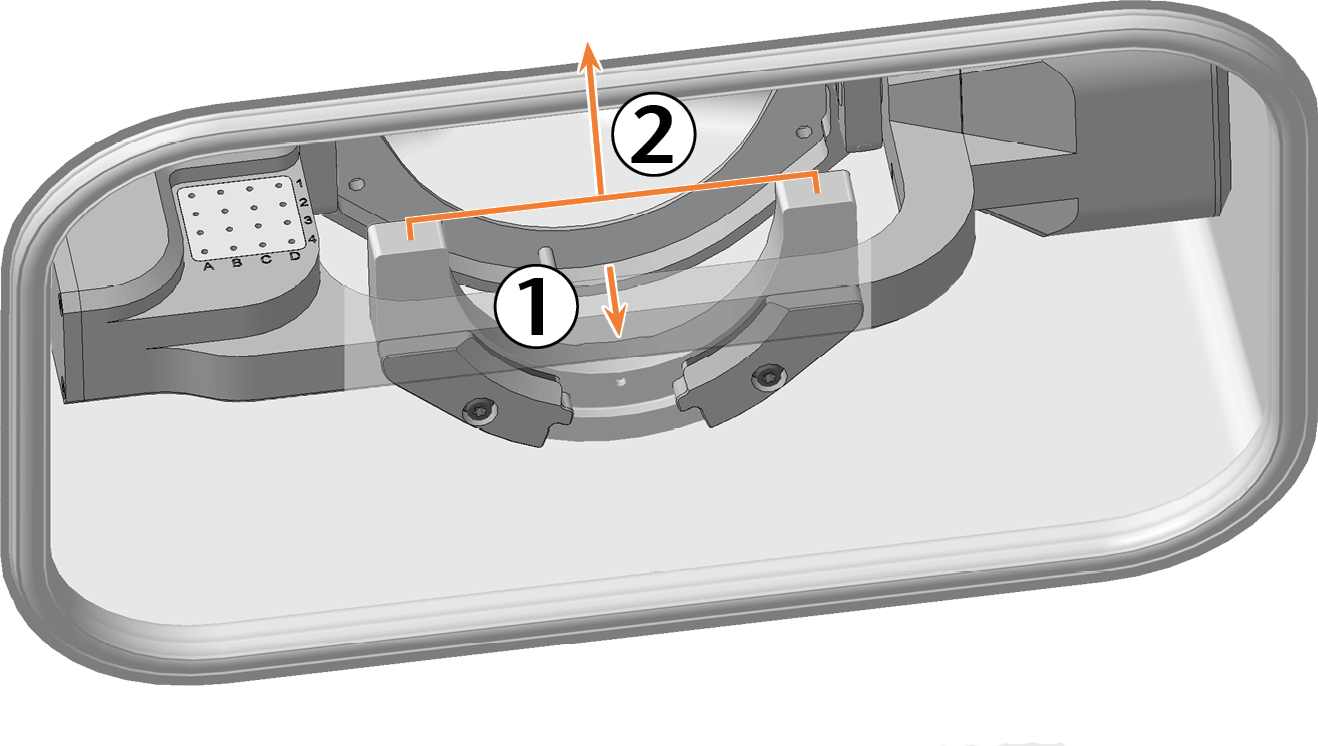

  11. Tire del portapiezas hacia delante desde la clavija de posicionamiento y sáquelo hacia arriba de la cámara de trabajo.

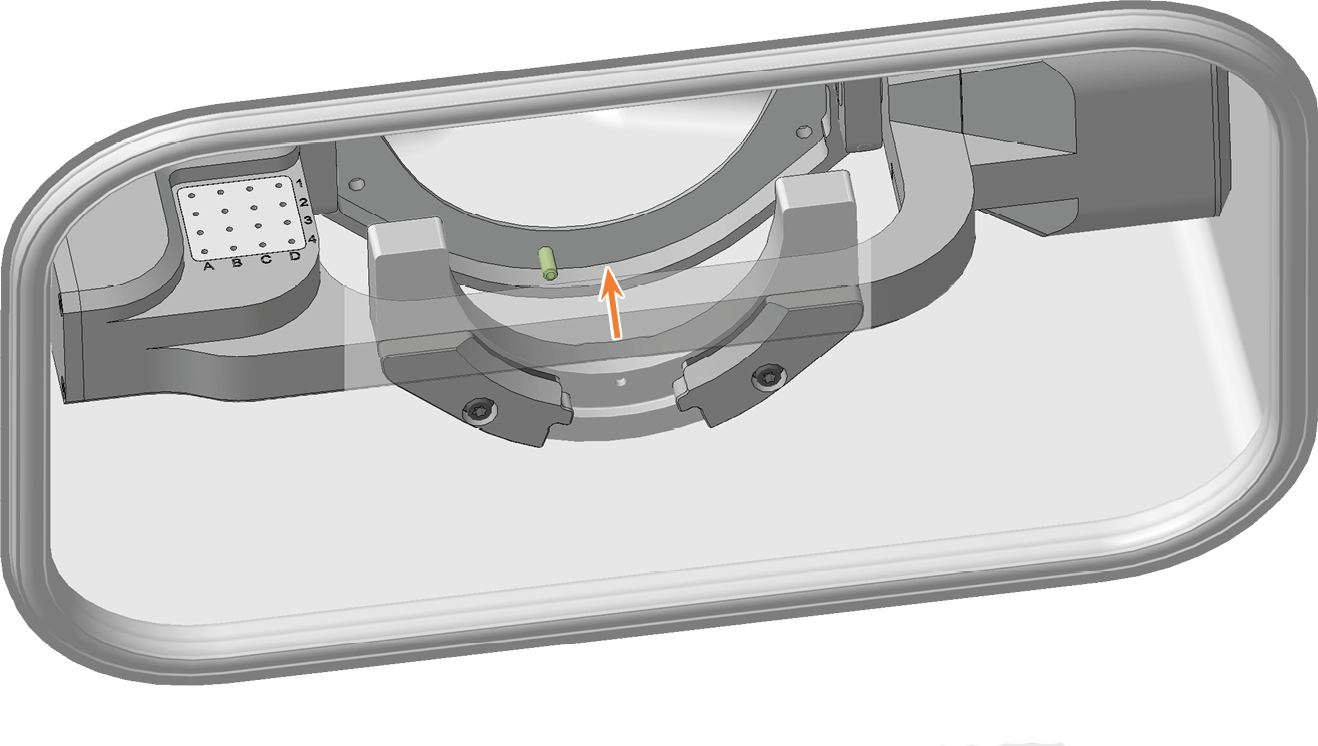

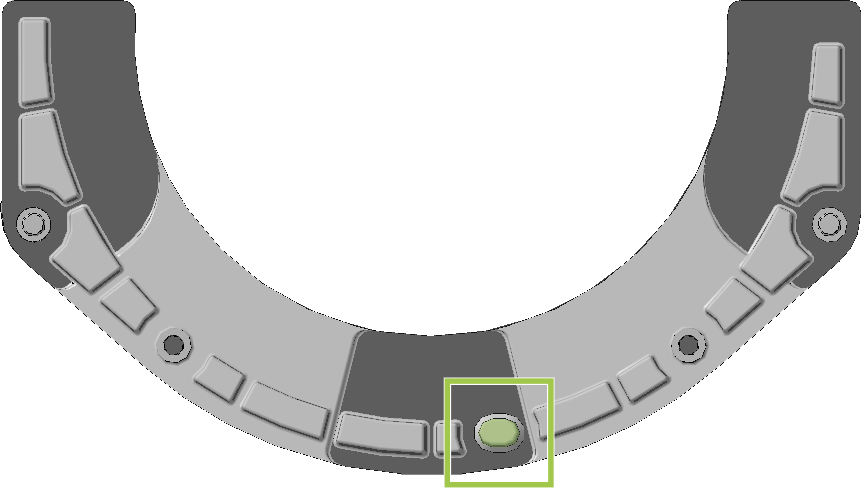

  12. En la parte posterior del portapiezas, hay un taladro para la clavija de posicionamiento.

    Deslice el portapiezas de repuesto por la clavija de posicionamiento.





  13. Sujete el portapiezas. Gire cuidadosamente el portapiezas 180° hacia arriba.

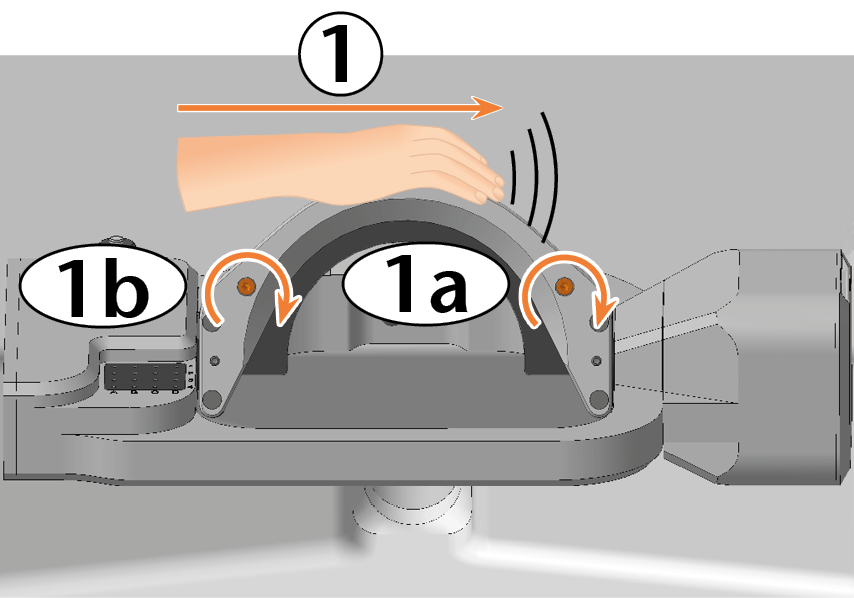

  14. Atornille el portapiezas:

    1. Atornille los 2 tornillos en la parte posterior del portapiezas sin apretarlos del todo.

    2. Empuje el portapiezas hacia la derecha y manténgalo en esta posición.

    3. Enrosque el tornillo derecho.

    4. Enrosque el tornillo izquierdo.

  15. Gire cuidadosamente el portapiezas 180° hacia abajo.

    16.





    ATTENTION! Daños en las herramientas, piezas en bruto y máquina si el portapiezas está mal posicionado

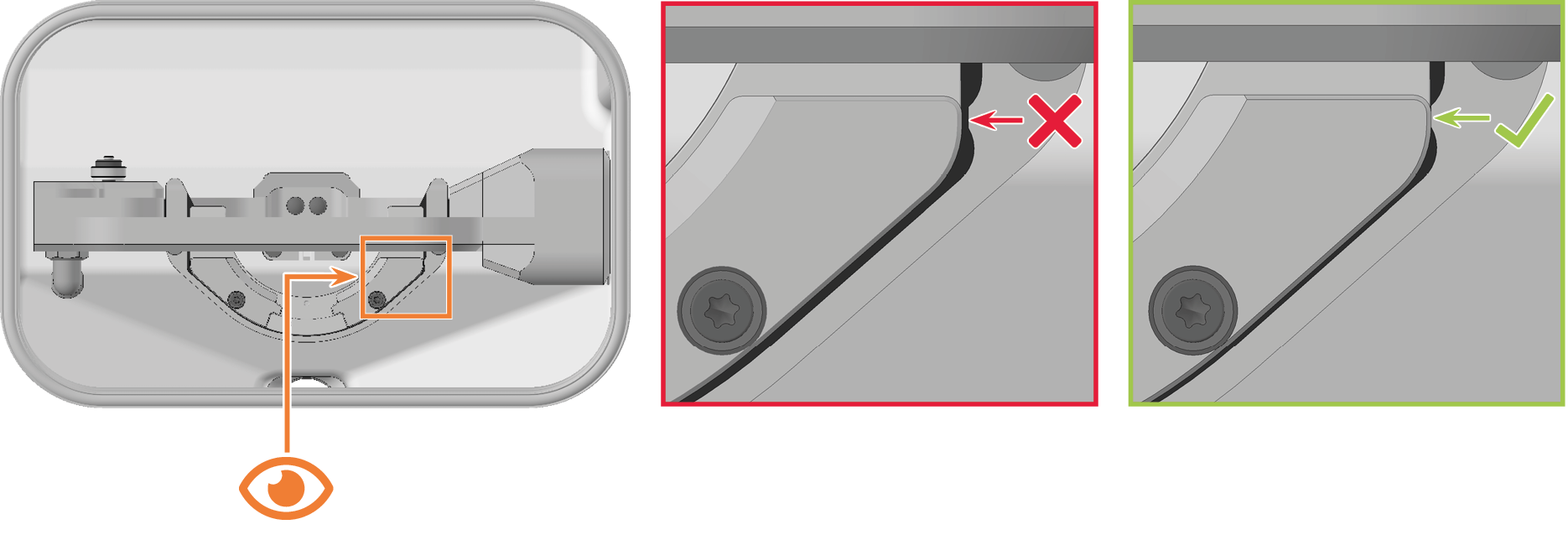

  16. Compruebe que el portapiezas de la derecha está unido a las superficies de contacto del soporte del portapiezas.



  17. Si no es así, corrija la posición del portapiezas:

    1. Gire cuidadosamente el portapiezas 180°.

    2. Afloje los 2 tornillos sin desenroscarlos.

    3. Continúe con el paso 14 y siga los pasos siguientes.

  18. Gire cuidadosamente el portapiezas 180° hacia arriba.



  19. Deje al descubierto los 2 tornillos de la parte posterior del portapiezas.

  20. Cierre la puerta de la cámara de trabajo.

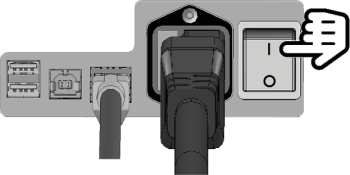

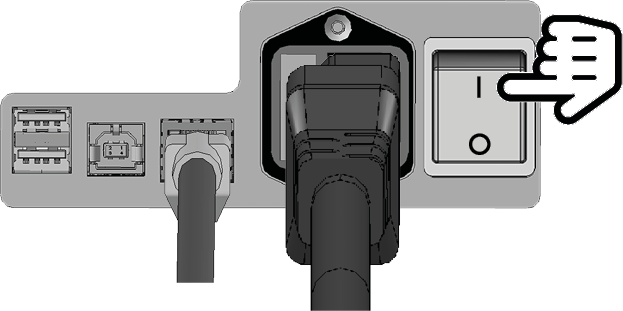

  21. Encienda la máquina mediante el interruptor principal.

    22.



  22. Calibre la máquina con dentalcnc.

    Calibrar la máquina

Retirar e instalar los dispositivos de sujeción

Puede desenroscar los dispositivos de sujeción, p. ej., para limpiarlos.

  • Tenga a mano:

    • 1 x Destornillador de torque de 1,5 Nm con broca TX20



Retirar los dispositivos de sujeción

  1. Cierre la puerta de la cámara de trabajo.



  2. Mueva los ejes a la posición inicial mediante el símbolo que se muestra en la imagen.

  3. Abra la puerta de la cámara de trabajo.



  4. ¡PRECAUCIÓN!Utilice guantes.

  5. Retire la pieza en bruto del portapiezas, si la hay.

    Fijar y retirar piezas en bruto

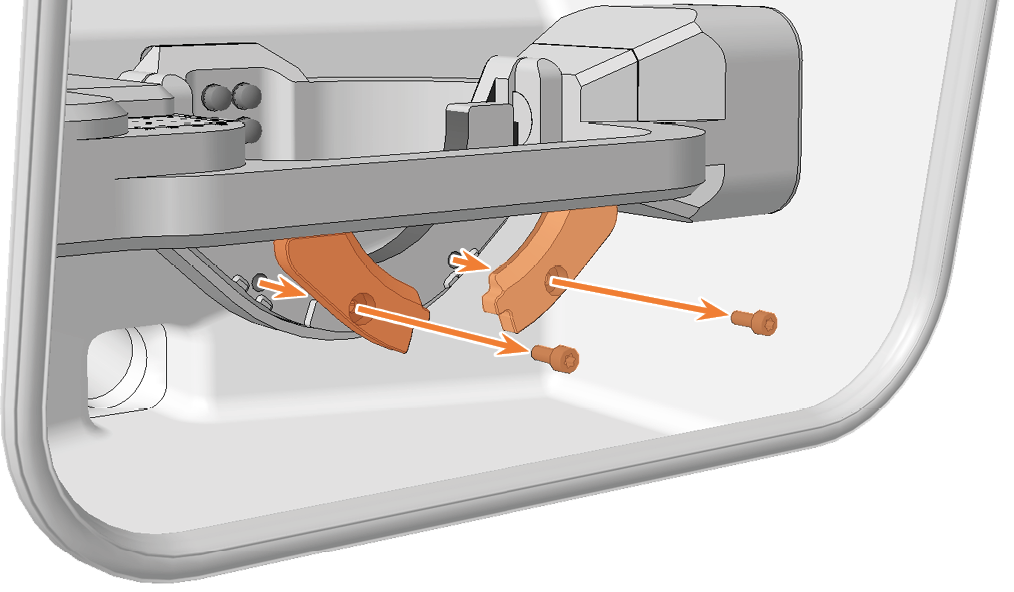

  6. Desenrosque los 2 tornillos de fijación de los 2 dispositivos de sujeción y retírelos.



  7. Retire los 2 dispositivos de sujeción.

Instalar los dispositivos de sujeción

  1. ¡PRECAUCIÓN!Utilice guantes.

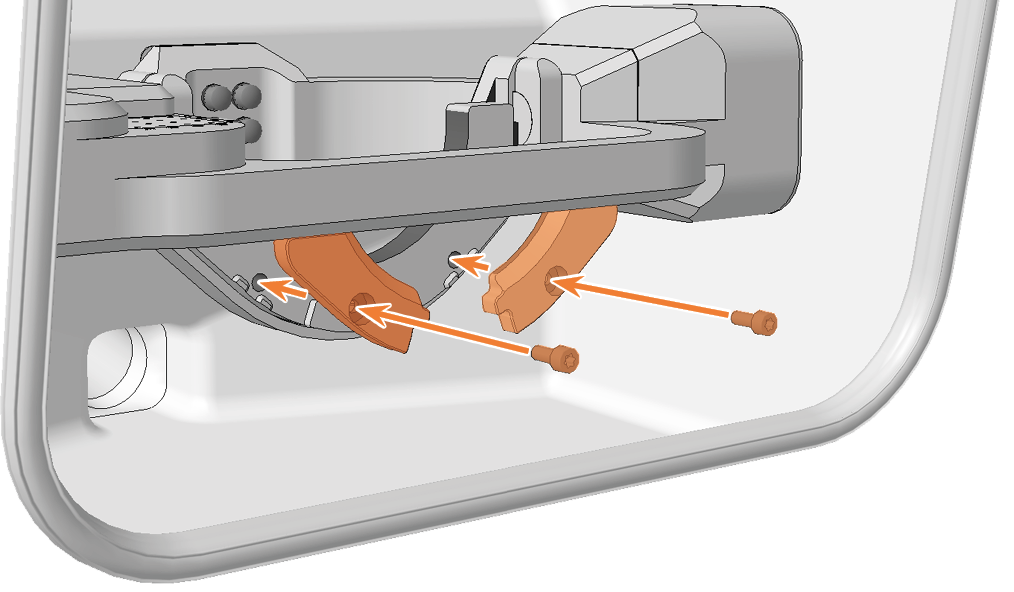

  2. Coloque los 2 dispositivos de sujeción en el portapiezas. Los orificios de los tornillos del soporte y de los dispositivos de sujeción deberán superponerse.

  3. Introduzca los 2 tornillos de fijación en los orificios de tornillo.

    4.

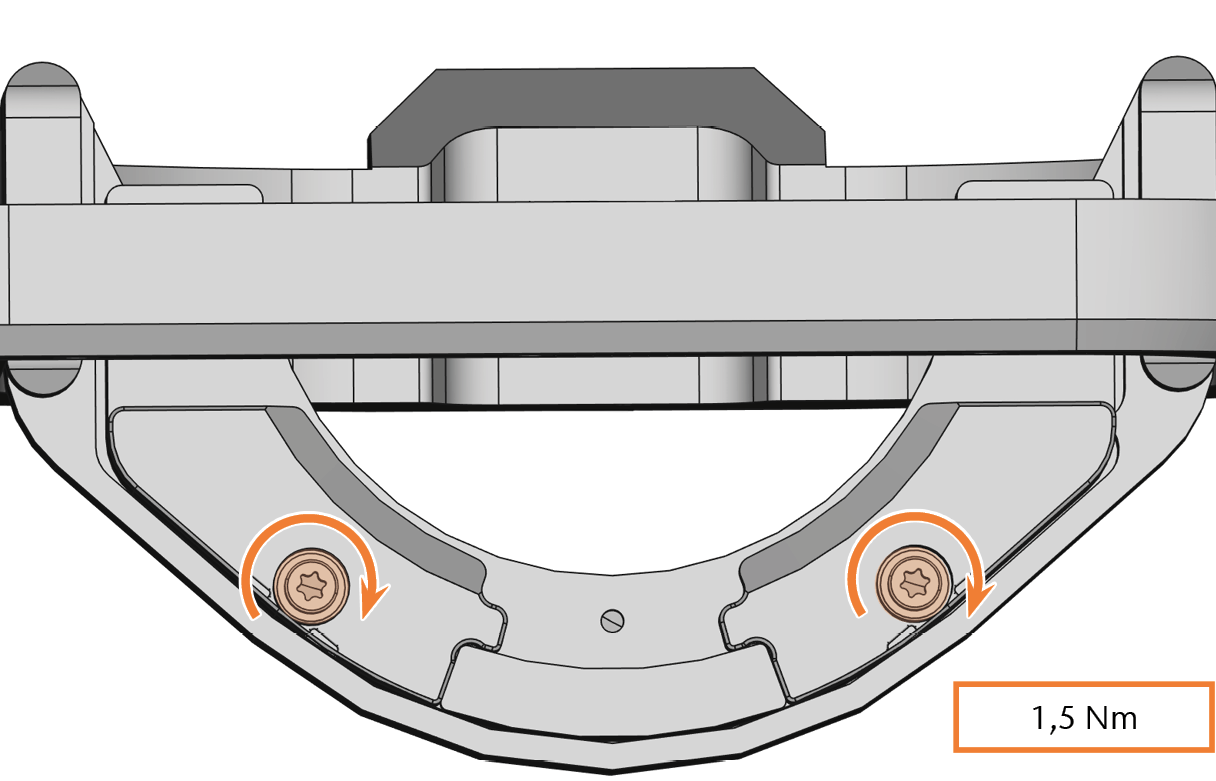

  4. Utilice el destornillador dinamométrico (1,5 Nm) y enrosque los 2 dispositivos de sujeción con los 2 tornillos de fijación.
