Se aplica a: E4

Sustituir el palpador de medición

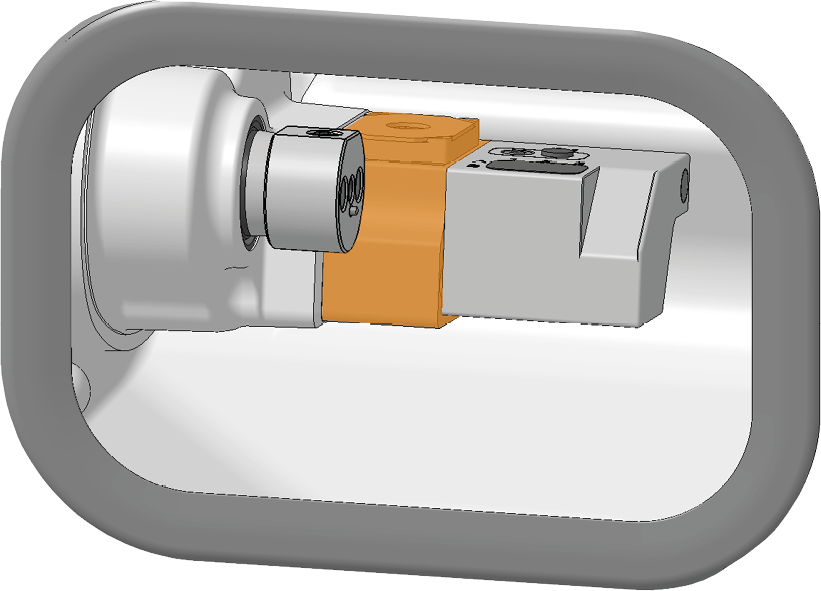

El palpador de medición está en la cámara de trabajo:

Palpador de medición en la cámara de trabajo marcado en naranja

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

    • 1 x Palpador de medición de repuesto

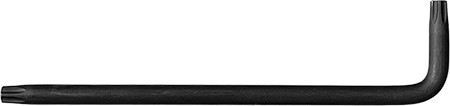

    • 1 x Llave Allen TX20



    • 1 × Inserto del almacén de herramientas



    • 1 × Inserto para AirTool



    • 3 × Tapa



  2. Abra la puerta de la cámara de trabajo.

  3. ¡PRECAUCIÓN!Utilice guantes.

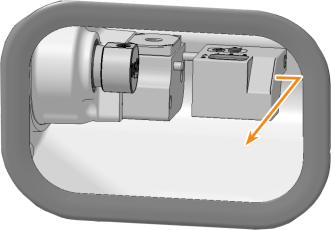

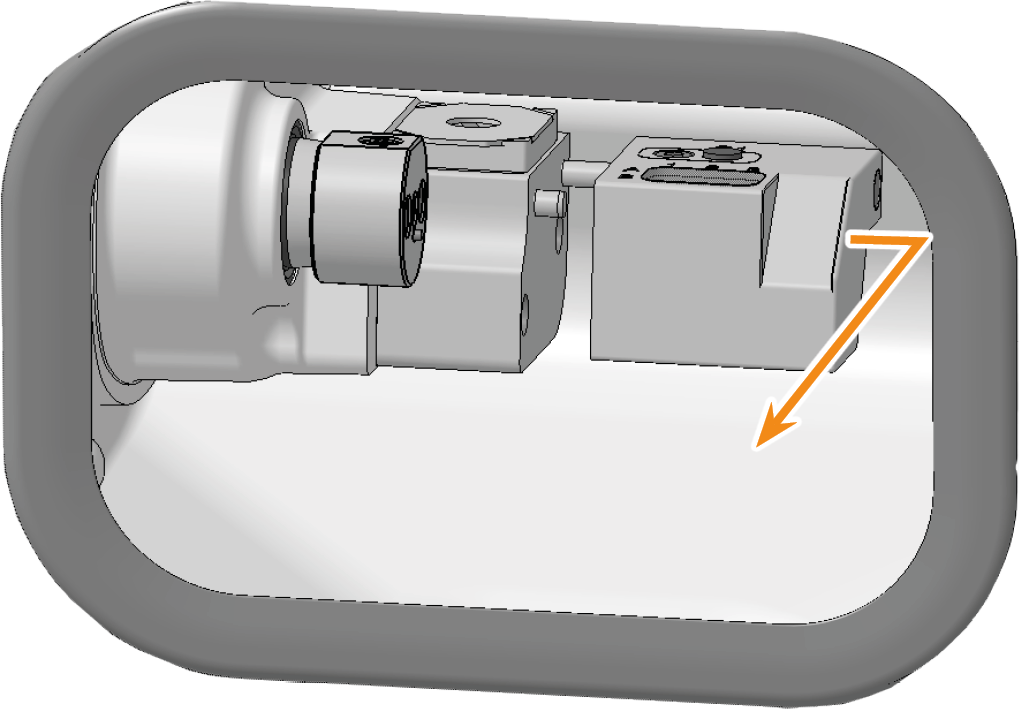

  4. Retire el almacén de herramientas.

  5. Cierre dentalcnc.

    6.



  6. Apague la máquina mediante el interruptor principal.

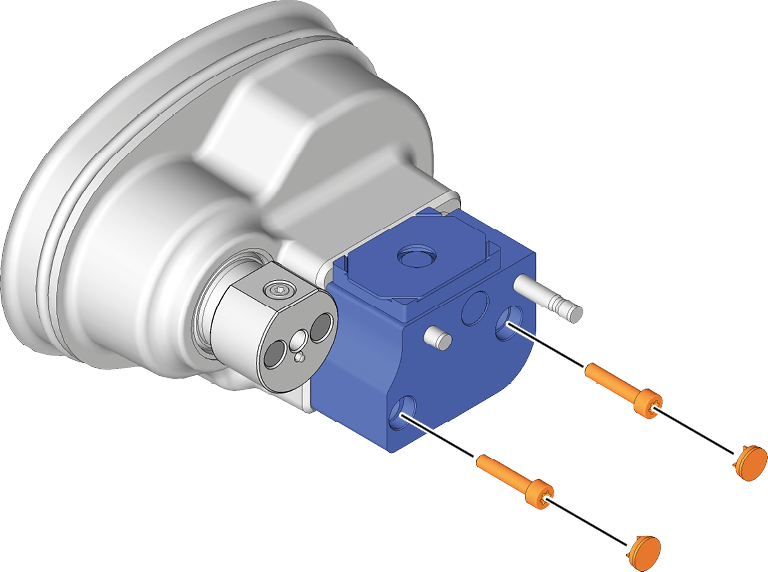

  7. Retire las tapas y los tornillos.

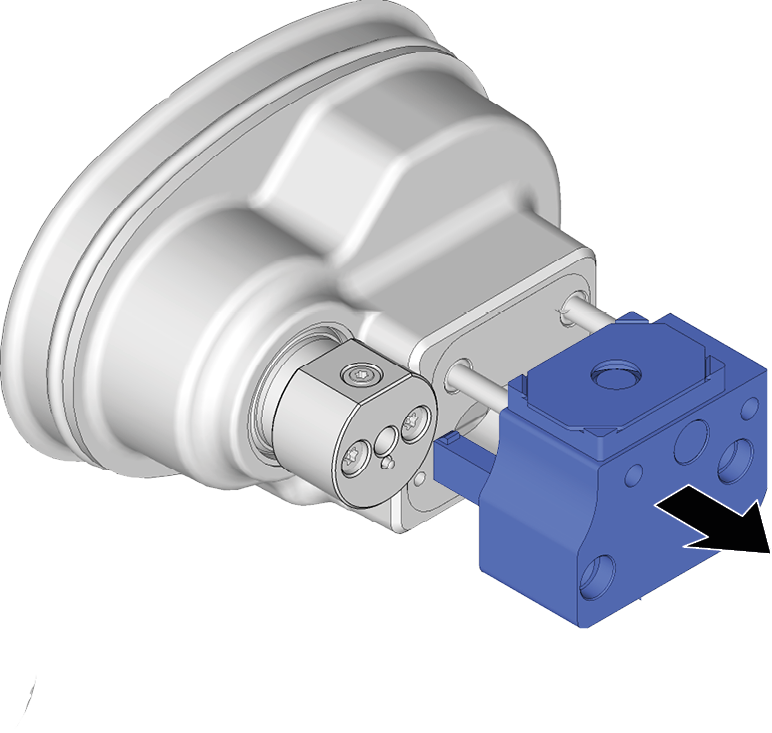

  8. Retire el palpador de medición con cuidado. Preste atención al cable insertado en el palpador de medición.

    9.



  9. Si ya no puede extraer el palpador de medición del soporte:

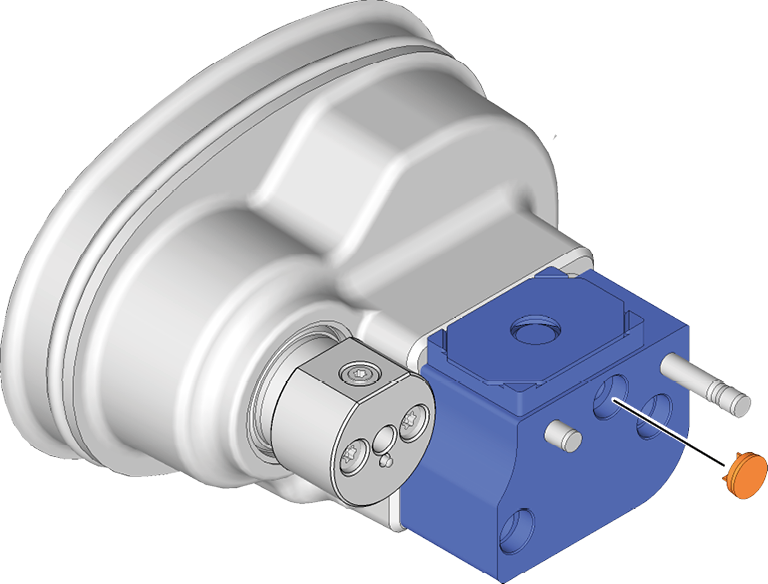

    1. Retire la tapa.

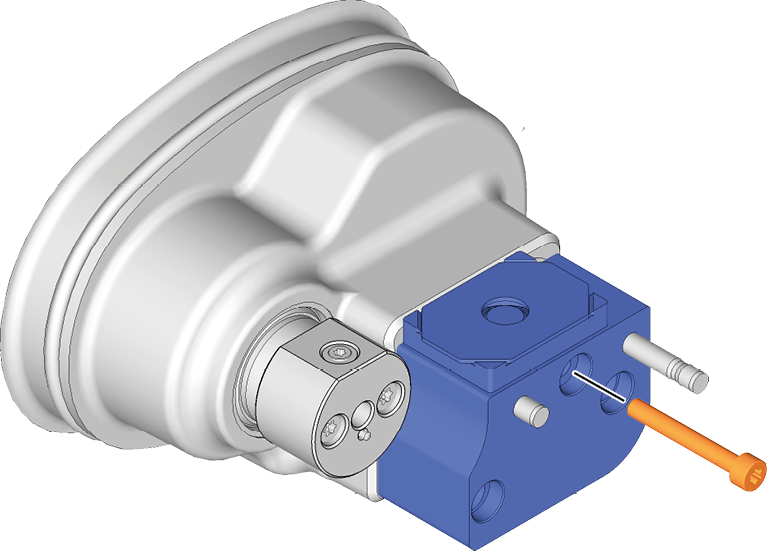

    2. Enrosque el tornillo de cabeza cilíndrica M4 x 30 (incluido con la máquina).

      • El palpador de medición se libera.

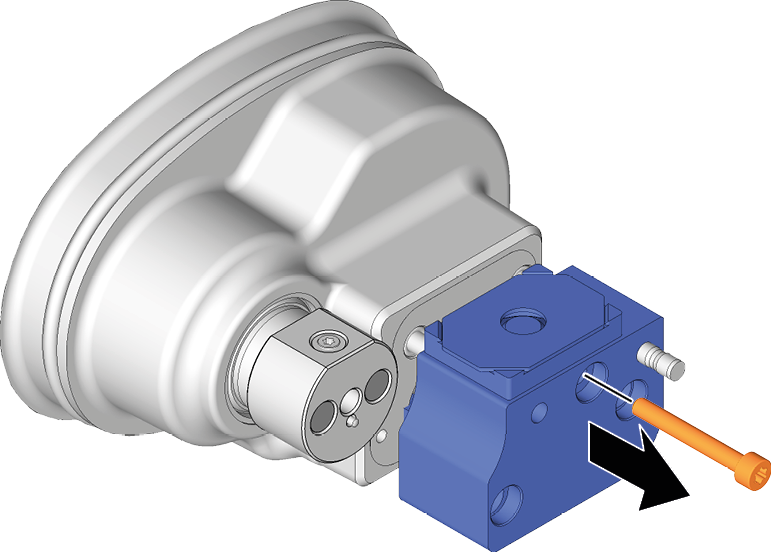

    3. Retire el tornillo del palpador de medición.

    4. Retire el palpador de medición con cuidado. Preste atención al cable insertado en el palpador de medición.

    10.

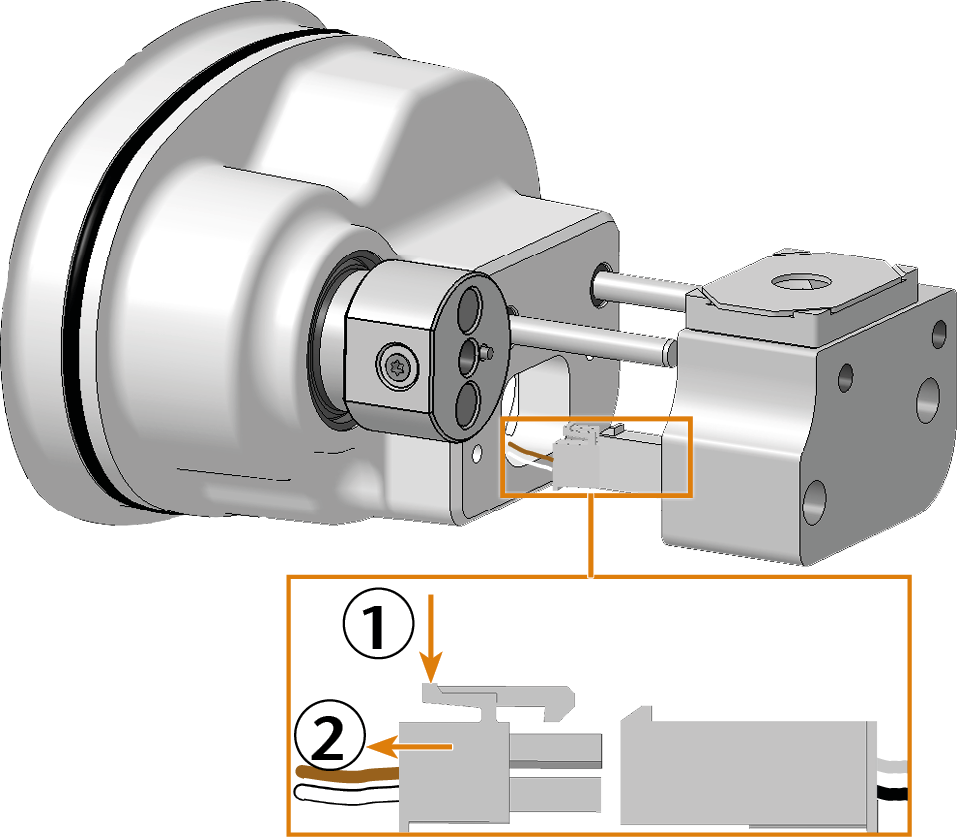

  10. Presione el clip situado en el conector del cable del palpador de medición y extraiga el conector de la toma.



  11. Retire el palpador de medición de la cámara de trabajo.

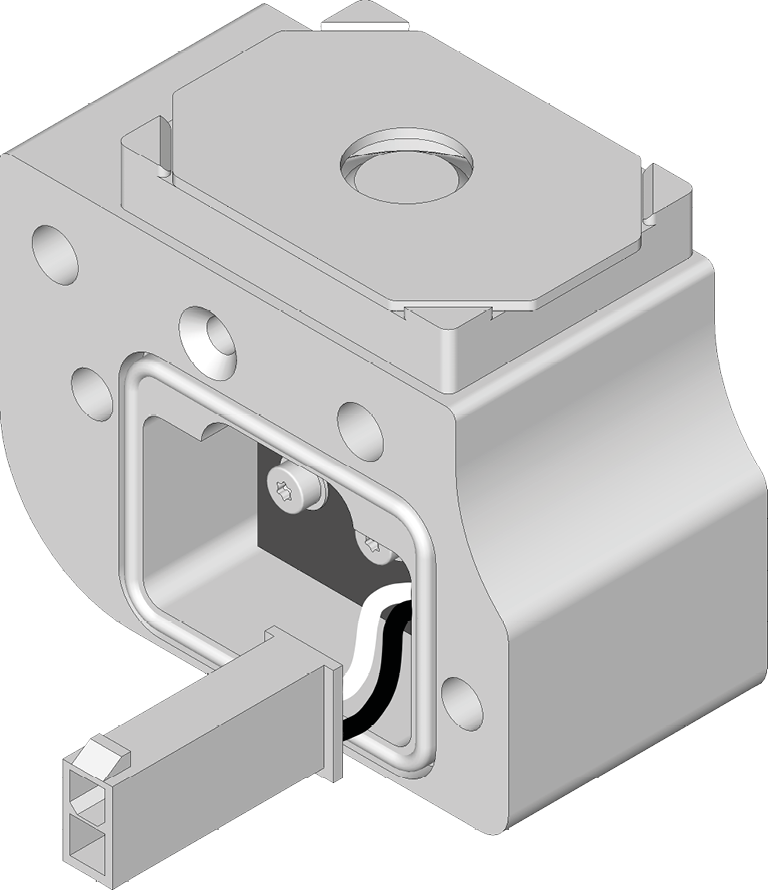

  12. Tenga a mano el palpador de medición de repuesto.

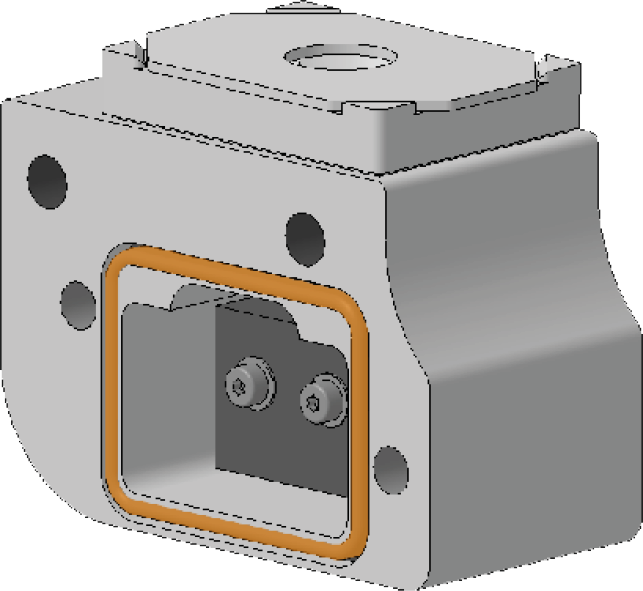

    Asegúrese de que la junta (marcada en naranja) está correctamente insertada.

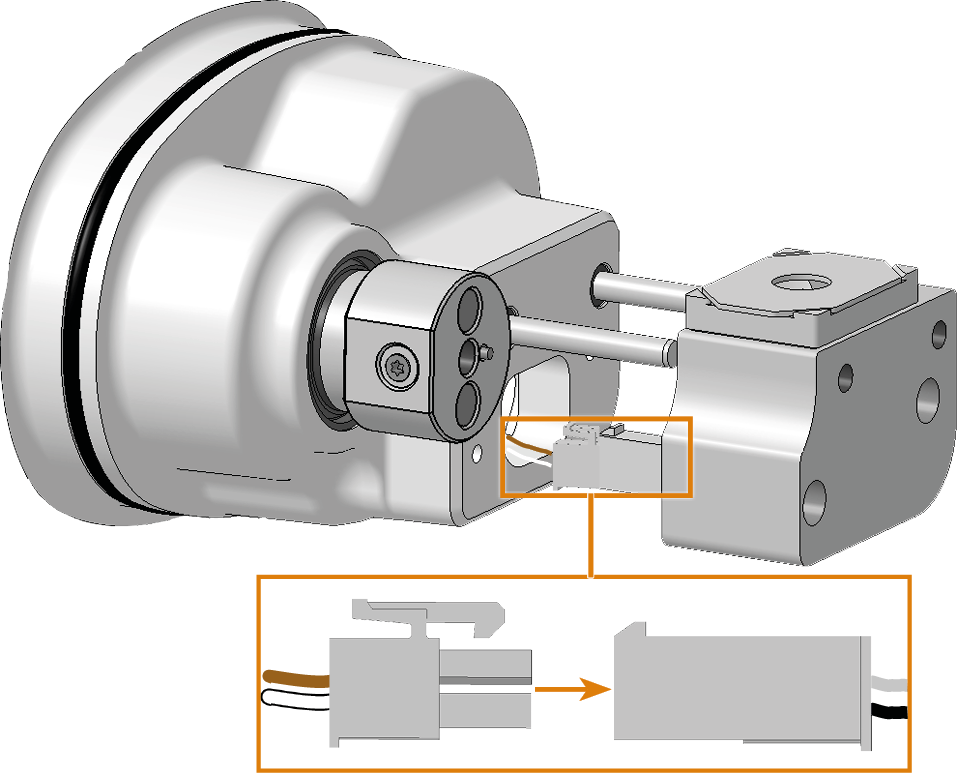

  13. Enchufe el conector del cable del palpador de medición en la toma del palpador de medición.

    14.

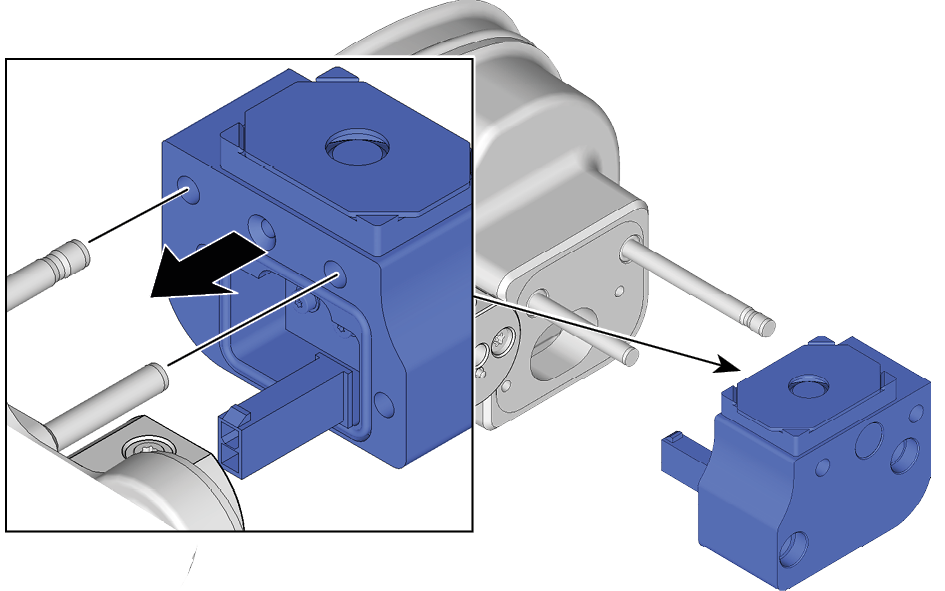

  14. Inserte el palpador de medición en el soporte. Tenga cuidado de no dañar el cable del palpador de medición.

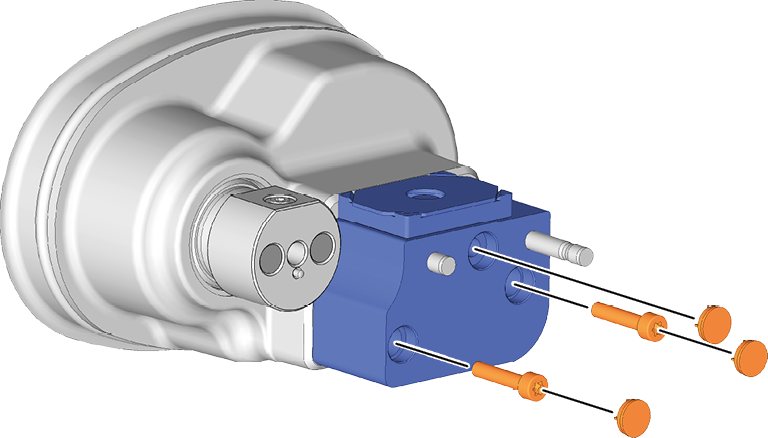

  15. Fije el palpador de medición con los tornillos y cubra las aberturas con las tapas.

    16.



  16. Sustituya el inserto de almacén de herramientas y el inserto de AirTool (incluidos en el volumen de suministro del palpador de medición de repuesto).

    Sustituir los insertos de almacén de herramientas y los soportes correspondientes

  17. Cierre la puerta de la cámara de trabajo.

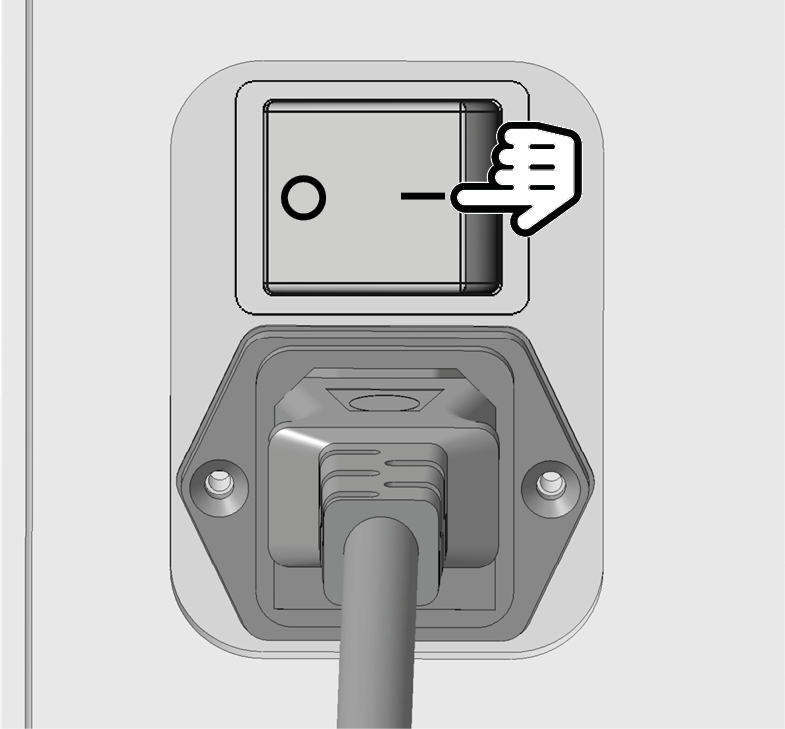

  18. Encienda la máquina mediante el interruptor principal.

  19. Inicie dentalcnc.

    20.





  20. En dentalcnc, haga lo siguiente:
    1. Mida el palpador de medición.
    2. Taladre las posiciones de herramienta.
    3. Calibre los ejes.
