Se aplica a: E3

Sustitución del husillo

261197C, 265120

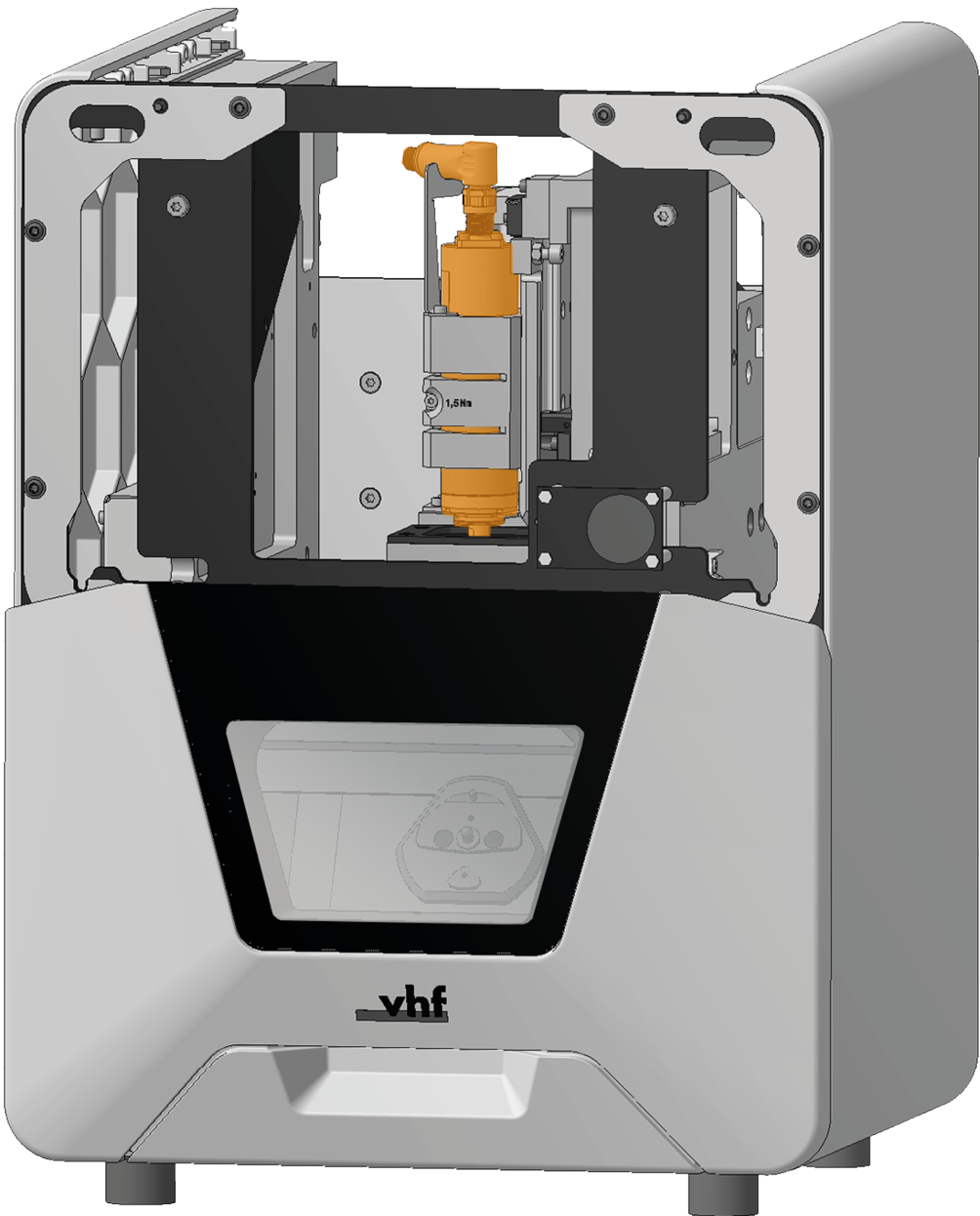

El husillo (marcado en naranja) se encuentra detrás de la cubierta de servicio.



Eche un vistazo al vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

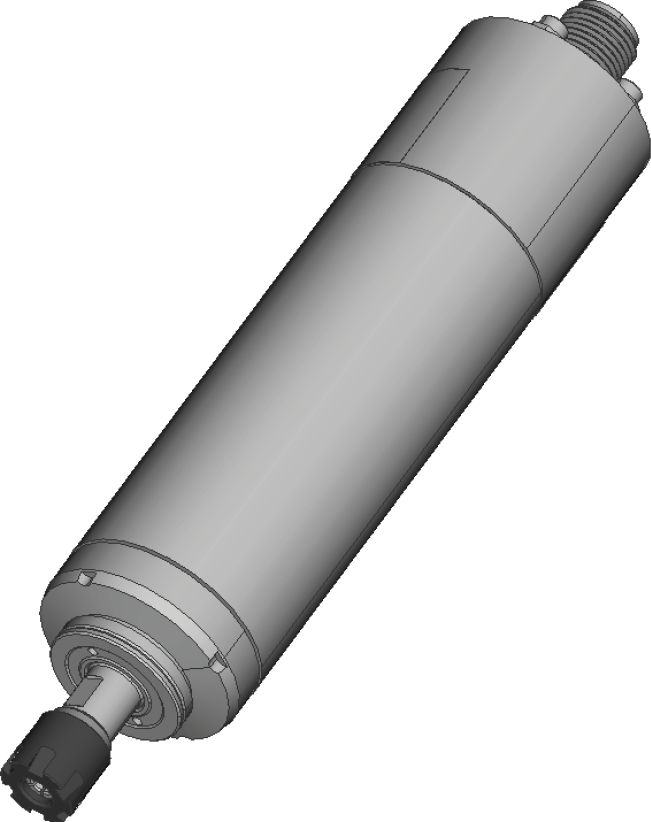

    • 1 × Husillo de repuesto SFE 300M



    • 1 x Destornillador de torque de 1,5 Nm con broca TX10



    • 1 × Llave de sujeción ER 8



    • 1 × Llave fija de 8 mm



  2. Retire la herramienta de la pinza de sujeción.

    Retirar herramientas de la pinza de sujeción

  3. Cierre la puerta de la cámara de trabajo.

  4. Mueva los ejes a la posición inicial mediante el símbolo que se muestra en la imagen.

  5. Apague la máquina mediante el interruptor principal.



  6. Desconecte la máquina de todas las líneas.

  7. Retire la cubierta de servicio.

    Desmontaje y montaje de la carcasa de la máquina

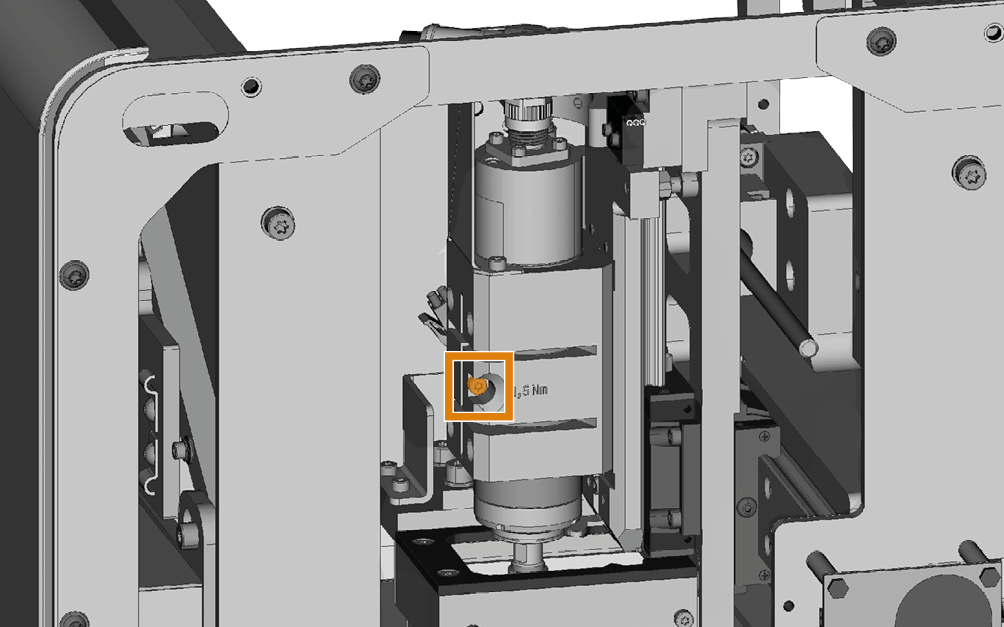

  8. Afloje el tornillo de fijación con el destornillador dinamométrico. No desenrosque completamente el tornillo.

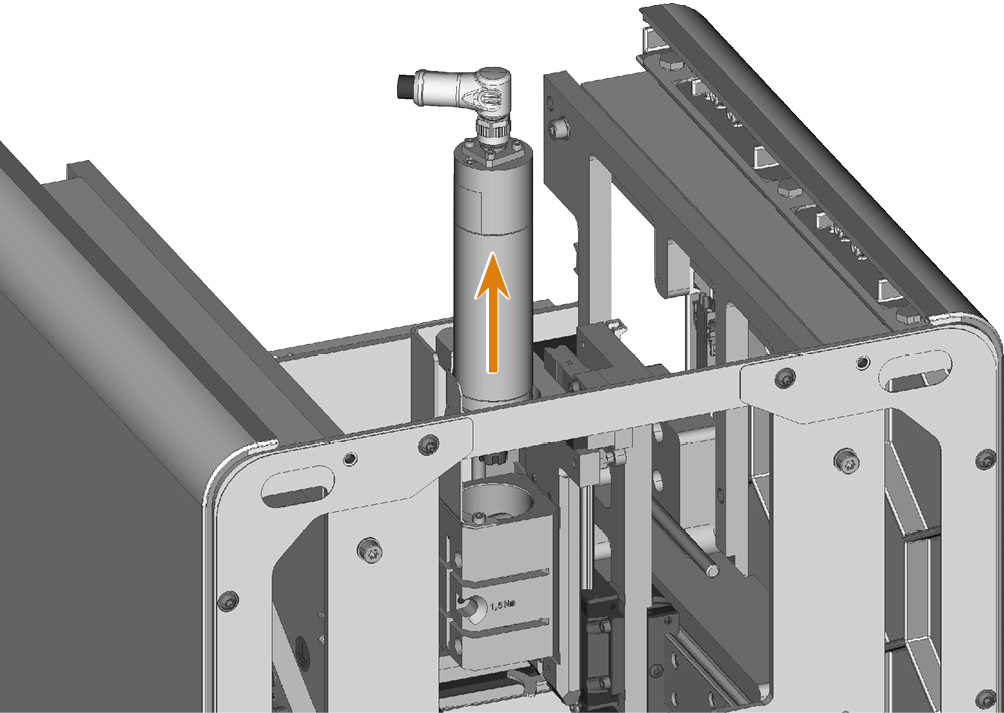

  9. Tire del husillo hacia arriba para extraerlo de su alojamiento.

    10.

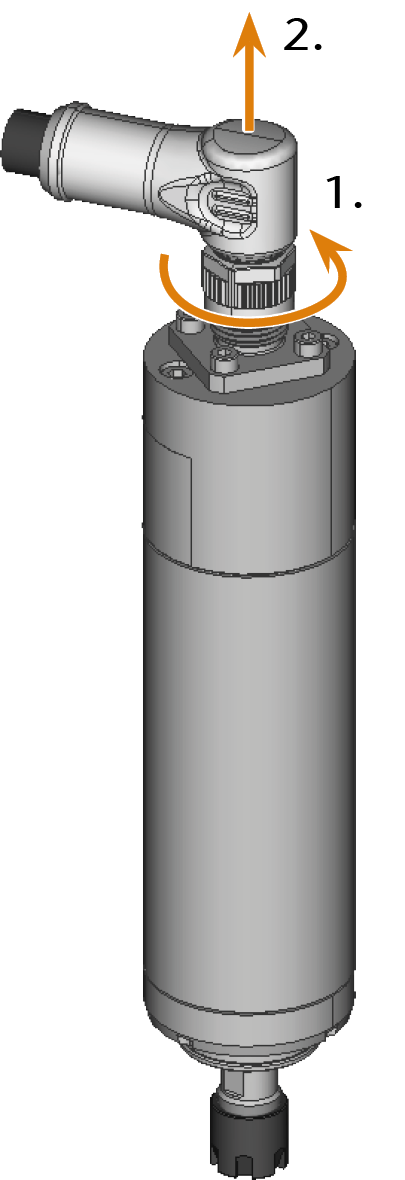

  10. Afloje el cable del husillo girando a mano la tuerca moleteada en el sentido contrario a las agujas del reloj y retire el cable.

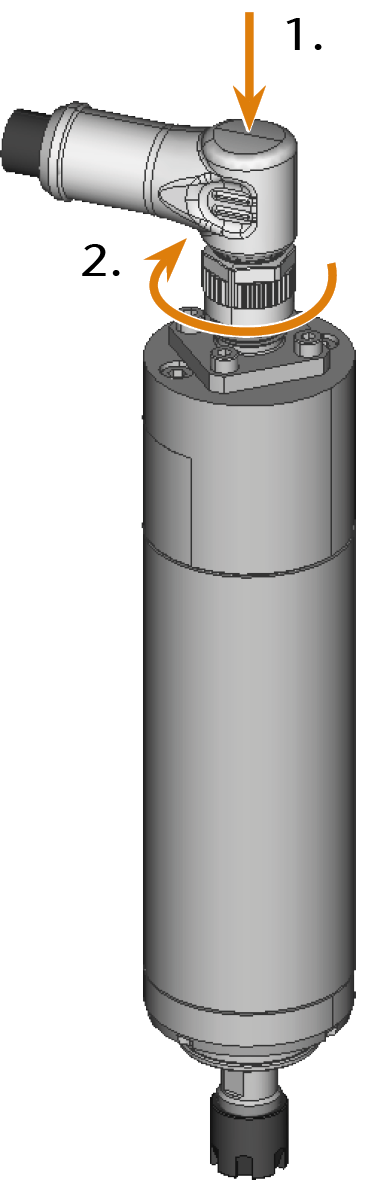

  11. Coja el husillo de repuesto y enchufe el cable del husillo en la toma del husillo.

  12. Apriete el cable del husillo girando a mano la tuerca moleteada en el sentido de las agujas del reloj.

    13.

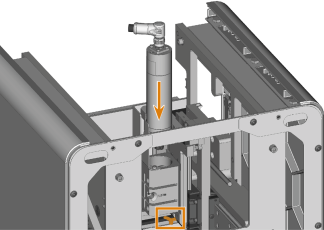

  13. Introduzca el husillo en su alojamiento por arriba hasta llegar al tope (marcado en naranja). Gire el husillo de modo que el cable del husillo (marcado en azul) descanse sobre el soporte (marcado en naranja).

    14.



  14. Apriete el tornillo de fijación del husillo con el destornillador dinamométrico.

    15.

  15. Monte completamente la carcasa de la máquina.

    Desmontaje y montaje de la carcasa de la máquina

  16. Conecte la máquina.

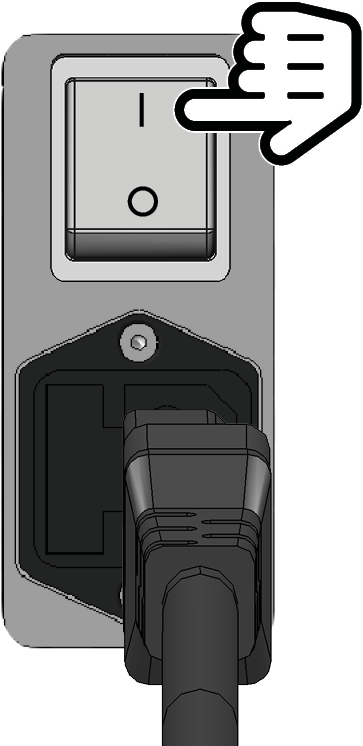

  17. Encienda la máquina mediante el interruptor principal.

  18. Inicie dentalcnc.

  19. Abra el asistente de servicio técnico haciendo clic en el siguiente símbolo de la barra de herramientas principal:

  20. Confirme las tareas Sustituir husillo y Sustituir pinza de sujeción del husillo con el botón Marcar como completada.

  21. Frese un espécimen de ensayo y calibre la máquina en caso necesario.

    Calibrar la máquina

  22. Póngase en contacto con el servicio de atención al cliente y solicite que se restablezcan las horas de funcionamiento del husillo.

    Esto puede ser importante para determinar las reclamaciones de garantía.
