Se aplica a: E3

Sustituir el portapiezas

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

    • 1 × Portapiezas de repuesto



    • 2 × Tornillo de cabeza cilíndrica (M4 x 10, TX20)

    • 2 × Arandela de seguridad

    • 2 × Tapa (M4)

    • 1 × Destornillador de ángulo TX20

    • 1 × Destornillador plano de 2,5 mm (aprox.)

    • 1 × Paño húmedo

  2. Abra la puerta de la cámara de trabajo.

  3. Apague la máquina mediante el interruptor principal.



  4. Desconecte la máquina de todas las líneas.

  5. Utilice el destornillador plano para perforar las tapas (marcadas en azul) y haga palanca para retirarlas de los tornillos.

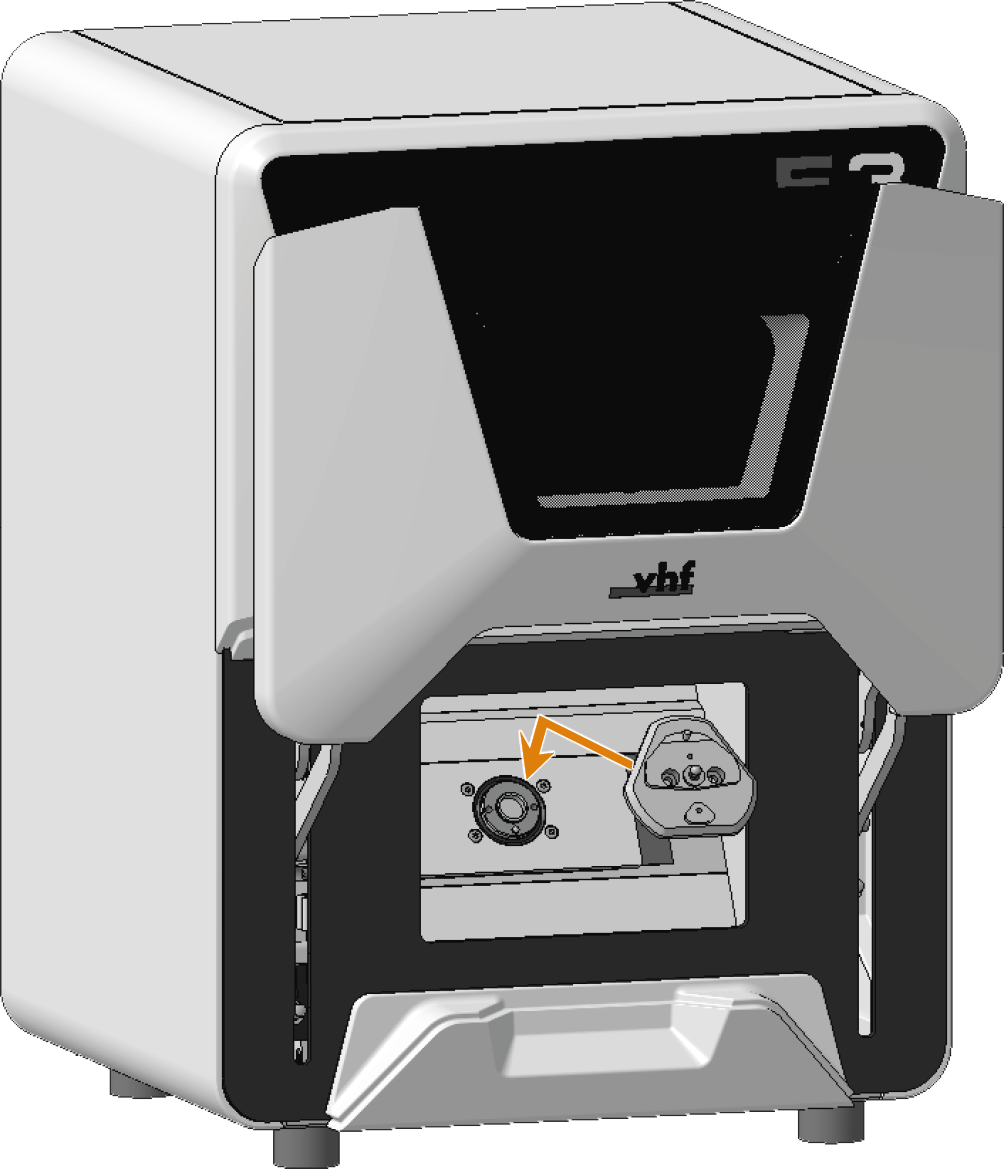

  6. Desatornille los tornillos (marcados en naranja) y retire el portapiezas de la máquina.

    7.





  7. Limpie el alojamiento del portapiezas con el paño húmedo.

  8. Coja el portapiezas de repuesto.

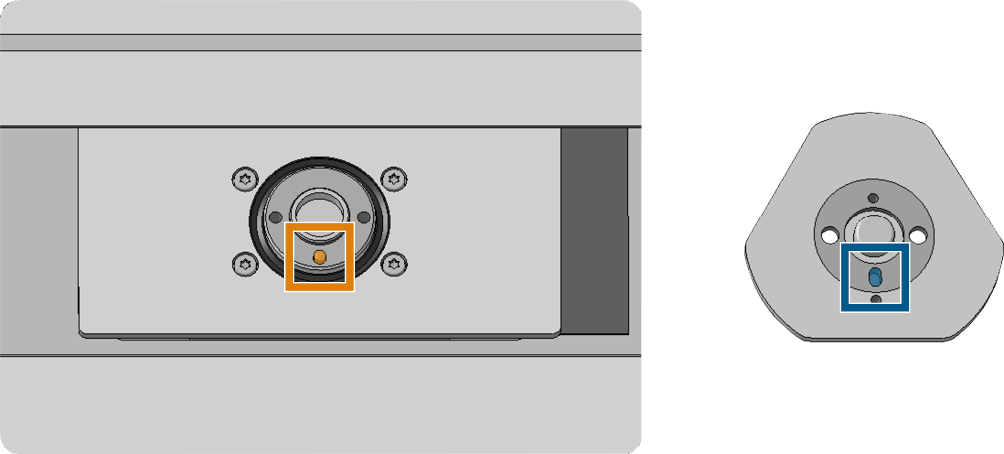

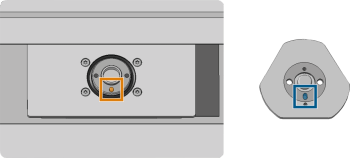

  9. Alinee el rebaje (marcado en azul) de la parte inferior del portapiezas con la clavija de posicionamiento (marcada en naranja) de la máquina y coloque el portapiezas.

    10.



  10. Coloque los tornillos de la pieza de repuesto con las arandelas de seguridad.

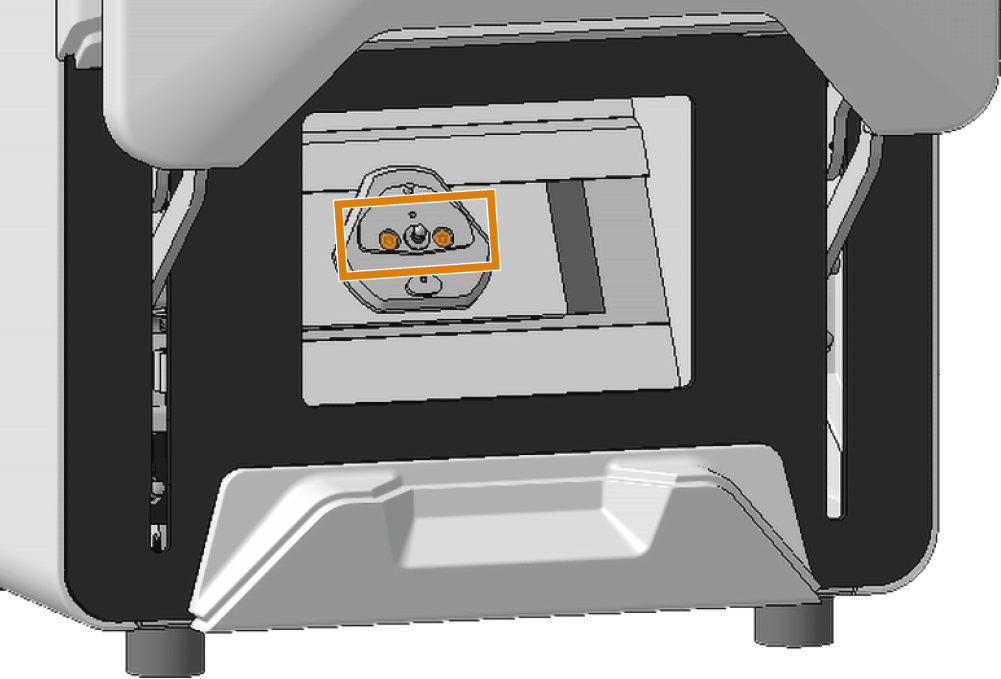

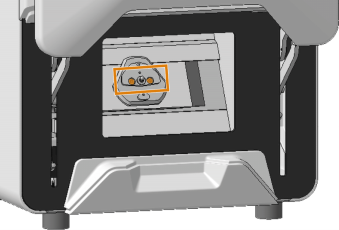

  11. Atornille el portapiezas con los 2 tornillos (marcados en naranja).

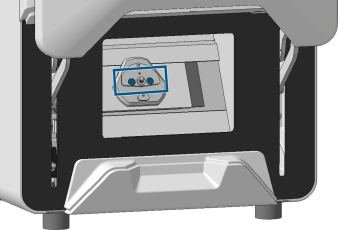

  12. Presione las dos tapas (marcadas en azul) sobre las cabezas de los tornillos.

    13.



  13. Frese un espécimen de ensayo y calibre la máquina en caso necesario.

    Calibrado de los ejes
