Fehlercode -1100 oder -2100 – Fehler beim Entladen des Rohlings

Sendet der entsprechende Endschalter oder Sensor jetzt ein Signal?

Wie Sie dies prüfen:

1. Starten Sie DentalCNC.
2. Öffnen Sie die DentalCNC Programmeinstellungen. Dazu wählen Sie das folgende Symbol in der Hauptsymbolleiste:
3. Öffnen Sie die Ansicht für die Maschinenwartung. Dazu wählen Sie das folgende Symbol in der unteren Symbolleiste:

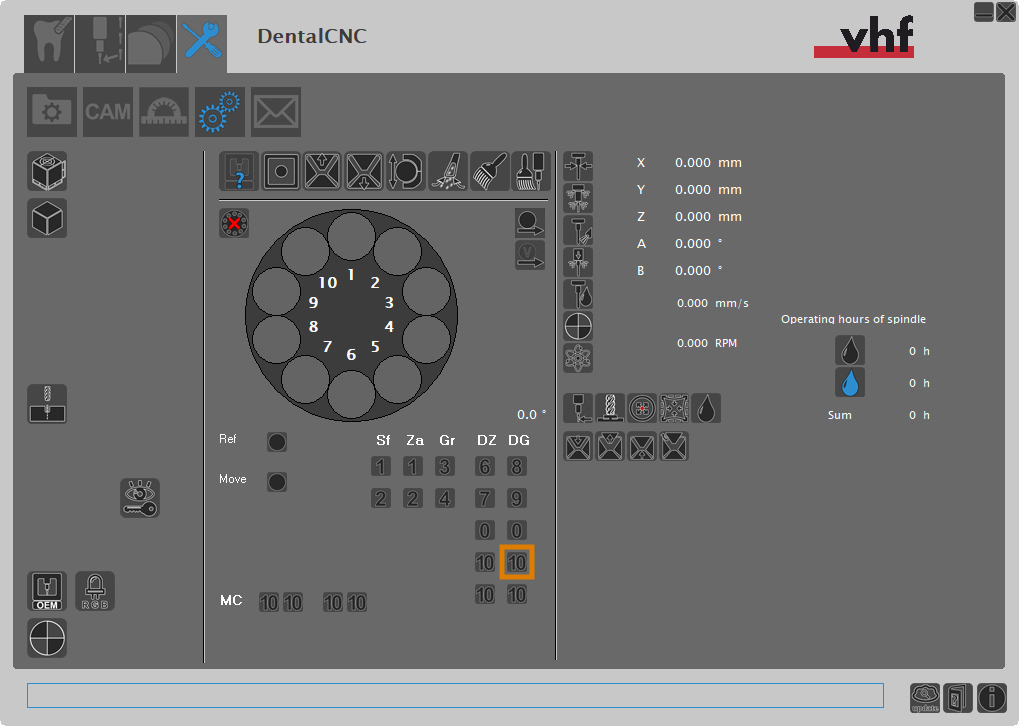

4. Prüfen Sie, ob das obere mit 10 beschriftete Symbol in der Spalte DG hervorgehoben ist.
• Wenn das Symbol hervorgehoben ist, sendet der Endschalter ein Signal.

Symbol, das hervorgehoben sein muss (orange markiert)

Befindet sich das Rohlingsmagazin in der Grundposition?

Wie Sie dies prüfen:

1. Öffnen Sie die Bearbeitungsansicht. Dazu wählen Sie das folgende Symbol in der Hauptsymbolleiste:
2. Überprüfen Sie, ob das folgende Symbol (orange markiert) hervorgehoben wird:

Symbol, das hervorgehoben sein muss (orange markiert)

Sind der Schlitten des Rohlingswechslers und die Rohlingswechslerklappe blockiert?

1. Öffnen Sie die Arbeitsraumtür.
2. Öffnen Sie die Rohlingsmagazintür.
3. Prüfen Sie, ob Gegenstände das Öffnen und / oder Schließen der Rohlingswechslerklappe (orange markiert) verhindern.


Rohlingswechslerklappe (orange markiert)

4. Prüfen Sie, ob sich im Verfahrbereich des Schlittens im Arbeitsraum und im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. Gegenstände befinden.

Haben Sie kürzlich die Entriegelungsplatte (S2) oder die Entriegelungsbolzen (S5) gereinigt?

Die S2 und S5 verwenden verschiedene Mechanismen, um die Rohlingsrahmen beim Laden und Entladen zu entriegeln.

• S2 1 x Entriegelungsplatte
• S5 4 x Entriegelungsbolzen

(a) S2: Entriegelungsplatte lösen (orange markiert); (b) S5: Entriegelungsbolzen (gelb markiert)

Behebt das Reinigen der Entriegelungsplatte oder der Entriegelungsbolzen das Problem?

Die S2 und S5 verwenden verschiedene Mechanismen, um die Rohlingsrahmen beim Laden und Entladen zu entriegeln.

• S2 1 x Entriegelungsplatte
• S5 4 x Entriegelungsbolzen

Wie Sie dies prüfen:

S2

1. Reinigen Sie die Entriegelungsplatte.  S2: Entriegelungsplatte des Rohlingswechslers reinigen

Vergessen Sie beim Wiedereinsetzen der Abdeckplatte nicht, die Unterlegscheiben anzubringen.

2. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Schlitten des Rohlingswechsler und die Rohlingswechslerklappe haben sich gleichmäßig und leichtgängig bewegt.

S5

1. Schließen Sie die Arbeitsraumtür.
2. Bewegen Sie die Achsen in die Reinigungsposition, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
• Die Rohlingswechslerklappe öffnet sich und die 4 Bolzen bewegen sich nach oben.
3. Öffnen Sie die Arbeitsraumtür.
4. Reinigen Sie die folgenden Komponenten:
   • Beide Seiten der Rohlingswechslerklappe (orange markiert)
   • Die untere Fläche zwischen Arbeitsraum und Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. (grün markiert)
   • Die 4 Entriegelungsbolzen (gelb markiert)


Die Rohlingswechslerklappe (orange markiert), die untere Fläche (grün markiert), die 4 Entriegelungsbolzen (gelb markiert)

5. Schließen Sie die Arbeitsraumtür.
6. Bestätigen Sie die Meldung in DentalCNC.
• Die Entriegelungsbolzen bewegen sich nach unten und die Rohlingswechslerklappe schließt.
7. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
8. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Schlitten des Rohlingswechsler und die Rohlingswechslerklappe haben sich gleichmäßig und leichtgängig bewegt.
9. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Nur S2: Haben Sie die Abdeckplatte nach dem Reinigen der Entrieglungsplatte wieder richtig angebracht?

Beim Wiedereinsetzen der Abdeckplatte werden insbesondere die Unterlegscheiben häufig vergessen.

Wie Sie dies prüfen:

• Entfernen Sie die Abdeckplatte und bringen Sie sie gemäß der Anleitung wieder an.  S2: Entriegelungsplatte des Rohlingswechslers reinigen

Empfehlung

Möglicherweise handelte es sich um ein vorübergehendes Problem.

1. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Greifer und die Schwenkachse haben sich gleichmäßig und leichtgängig bewegt.
3. Der Schlitten des Rohlingswechsler und die Rohlingswechslerklappe haben sich gleichmäßig und leichtgängig bewegt.
2. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

Der Näherungsschalter, der die Position des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. erkennt, muss möglicherweise repariert werden.

• Kontaktieren Sie Ihren Kundenservice.

Empfehlung

1. Entfernen Sie alle Gegenstände, die den Rohlingswechsler blockieren.
2. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Schlitten des Rohlingswechsler und die Rohlingswechslerklappe haben sich gleichmäßig und leichtgängig bewegt.
3. Wenn der Rohlingsmagazintest nicht erfolgreich war: Kontaktieren Sie Ihren Kundenservice.

Empfehlung

• Starten Sie den Auftrag neu.

Empfehlung

1. Wenn Komponenten (Unterlegscheiben etc.) fehlen, verwenden Sie den Rohlingswechsler nicht. Kontaktieren Sie Ihren Kundenservice.

Wenn Sie die Abdeckplatte ordnungsgemäß anbringen konnten, fahren Sie folgendermaßen fort:

2. Testen Sie den Rohlingswechsler:
1. Spannen Sie Rohlinge aus verschiedenen Materialien in alle Rohlingsmagazinplätze ein.
2. Laden und entladen Sie die Rohlinge manuell.
• Wenn Folgendes zutrifft, ist der Rohlingswechslertest erfolgreich:
1. Alle Rohlinge wurden erfolgreich ge- und entladen.
2. Der Schlitten des Rohlingswechsler und die Rohlingswechslerklappe haben sich gleichmäßig und leichtgängig bewegt.

Empfehlung

Die Endschalter / Sensoren müssen geprüft werden.

• Kontaktieren Sie Ihren Kundenservice.
