Gilt für: dentalcam & dentalcnc 8.11
Fehlercode -6 – Werkzeuglänge außerhalb des Bereichs
dentalcnc bricht den Auftrag ab und zeigt den Fehlercode an.
Interaktiver Leitfaden zur Fehlerbehebung
Verwenden Sie eine 4- oder eine 5-Achs-Maschine?
Haben Sie Titan oder Kobalt-Chrom bearbeitet, als der Fehler auftrat?
Haben Sie Titan oder Kobalt-Chrom bearbeitet, als der Fehler auftrat?
Sind alle Werkzeuge, die für den Auftrag verwendet wurden, 32 mm lang?
Sind alle Werkzeuge, die für den Auftrag verwendet wurden, 35 mm lang?
Sind alle Werkzeuge, die für den Auftrag verwendet wurden, 35 mm lang?
Sind alle Werkzeuge, die für den Auftrag verwendet wurden, 40 mm lang?
Hat die Spindel das Werkzeug über die Spannzange korrekt aufgenommen?
Der Werkzeugring muss die Unterseite der Spannzange berühren.
Der Werkzeugring berührt die Unterseite der Spannzange
Wurde das Werkzeug aus der Spannzange gezogen?
Befindet sich das Werkzeug in der richtigen Position im Werkzeugmagazin der Maschine?
Ist das Werkzeug gebrochen oder beschädigt? Ist der Werkzeugring verrutscht oder beschädigt?
Sitzen alle Werkzeuge ordnungsgemäß im Werkzeugmagazin? Sind die Werkzeugmagazineinsätze intakt?
Wenn die Werkzeugwechslereinsätze verschlissen sind, sitzen die Werkzeuge nicht ordnungsgemäß in den Magazinpositionen.

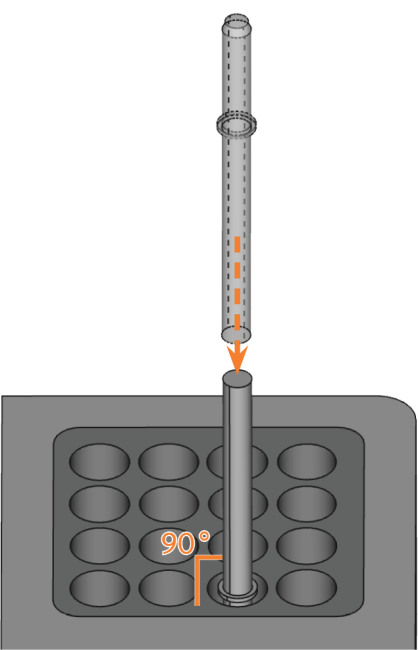

Beispielhafte Darstellung eines korrekt eingesetzten Werkzeugs
Empfehlung
-
Die folgende Übersicht hilft Ihnen bei der Auswahl des richtigen Werkzeugs: Table with tool overview.
- Setzen Sie die richtigen 32-mm-Werkzeuge in das Werkzeugmagazin der Maschine ein.
- Starten Sie den Auftrag neu.
dentalcnc zeigt zusätzlich die erforderlichen Werkzeuge für den gewählten Auftrag in der Bearbeitungsansicht an:
Für die Bearbeitung von Titan / Kobalt-Chrom auf 4-Achs-Maschinen sind 32-mm-Werkzeuge erforderlich
Empfehlung
-
Die folgende Übersicht hilft Ihnen bei der Auswahl des richtigen Werkzeugs: Table with tool overview.
- Setzen Sie die richtigen 35-mm-Werkzeuge in das Werkzeugmagazin der Maschine ein.
- Starten Sie den Auftrag neu.
dentalcnc zeigt zusätzlich die erforderlichen Werkzeuge für den gewählten Auftrag in der Bearbeitungsansicht an:
Für die Bearbeitung anderer Materialien als Titan / Kobalt-Chrom auf 4-Achs-Maschinen sind 35-mm-Werkzeuge erforderlich
Empfehlung
-
Die folgende Übersicht hilft Ihnen bei der Auswahl des richtigen Werkzeugs: Table with tool overview.
- Setzen Sie die richtigen 40-mm-Werkzeuge in das Werkzeugmagazin der Maschine ein.
- Starten Sie den Auftrag neu.
dentalcnc zeigt zusätzlich die erforderlichen Werkzeuge für den gewählten Auftrag in der Bearbeitungsansicht an:
Für die Bearbeitung anderer Materialien als Titan / Kobalt-Chrom auf 5-Achs-Maschinen sind 40-mm-Werkzeuge erforderlich
Empfehlung
-
Die folgende Übersicht hilft Ihnen bei der Auswahl des richtigen Werkzeugs: Table with tool overview.
- Setzen Sie die richtigen 35-mm-Werkzeuge in das Werkzeugmagazin der Maschine ein.
- Starten Sie den Auftrag neu.
dentalcnc zeigt zusätzlich die erforderlichen Werkzeuge für den gewählten Auftrag in der Bearbeitungsansicht an:
Für die Bearbeitung von Titan / Kobalt-Chrom auf 5-Achs-Maschinen werden 35-mm-Werkzeuge benötigt
Empfehlung
- Entfernen Sie das Werkzeug aus der Spannzange.
-
Reinigen Sie die Spannzange wie in der Betriebsanleitung der Maschine beschrieben.
- Wenn die Spannzange defekt oder zu verschmutzt ist, um ordnungsgemäß gereinigt zu werden, tauschen Sie sie gegen eine Ersatz-Spannzange aus.
Schauen Sie sich das Video an
YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung
Empfehlung
- Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin den Positionen in dentalcnc entsprechen. Werkzeuge verwalten
Empfehlung
Empfehlung
- Ersetzen Sie alle gebrochenen und beschädigten Werkzeuge.
Empfehlung
Wenn die Werkzeugmagazineinsätze zu verschlissen sind, um die Werkzeuge ordnungsgemäß einzusetzen, müssen Sie die Einsätze wechseln.
- Ersetzen Sie die Werkzeugmagazineinsätze wie in der Betriebsanleitung der Maschine beschrieben.
- Bohren Sie Werkzeugpositionen in die neuen Werkzeugmagazineinsätze.
