1. Lockern Sie die 2 Fixierschrauben am Rohlingshalter, ohne diese herauszudrehen.

2. Führen Sie die Ivotion-Ronde folgendermaßen von oben in den Rohlingshalter ein:

   • Nur monolithische Ivotion-Ronden: Die gingivafarbene Seite zeigt nach vorne.

   • Die planen Flächen im Rand liegen wie abgebildet im Rohlingshalter (vergleiche blaue Linien).

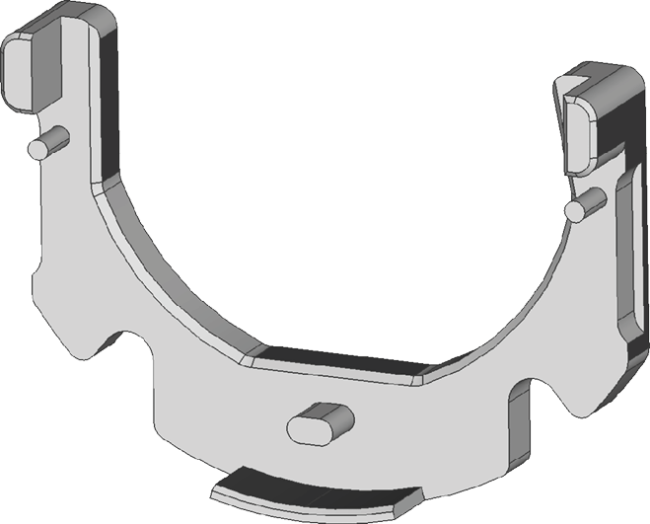

3. Bringen Sie die Ivotion-Einspannhilfe folgendermaßen an:

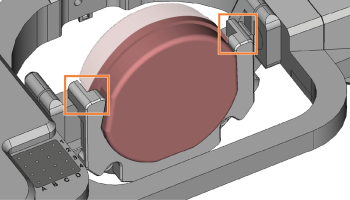

   • Die oberen Bügel der Einspannhilfe (orange markiert) liegen oben auf dem Rohlingshalter.

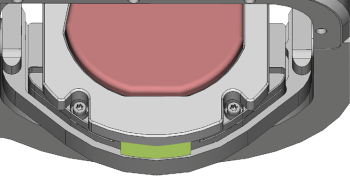

   • Der untere Bügel (grün markiert) liegt unterhalb der Ronde auf dem Rohlingshalter auf.

   • Die Einspannhilfe liegt überall gleichmäßig und fest auf dem Rohlingshalter auf.

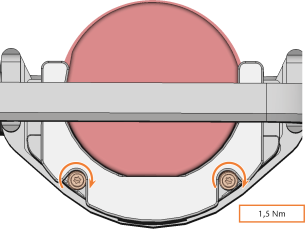

4. Ziehen Sie die Fixierschrauben mit dem mitgelieferten Drehmoment-Schraubendreher (1,5 Nm) an.

HINWEIS! Beschädigung der Einspannhilfe beim Verbleib im Arbeitsraum

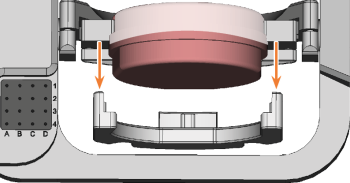

5. Entfernen Sie die Ivotion-Einspannhilfe aus dem Arbeitsraum.







1. Bringen Sie die Ivotion-Einspannhilfe (orange markiert) wie abgebildet an.

   1. Beachten Sie die Ausrichtung der grün markierten Flächen.

   2. Die Einspannhilfe wird magnetisch fixiert.

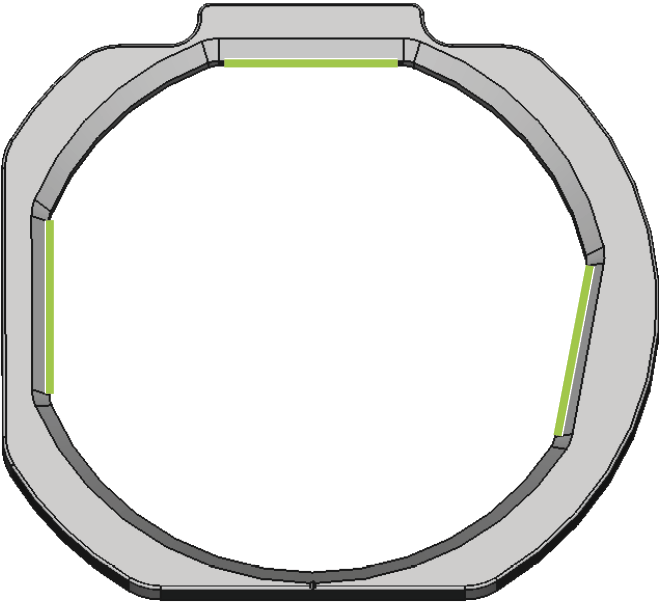

   Draufsicht: Richtige Ausrichtung der Ivotion-Einspannhilfe





2. Öffnen Sie den Ivotion-DirectDisc-Rohlingshalter.

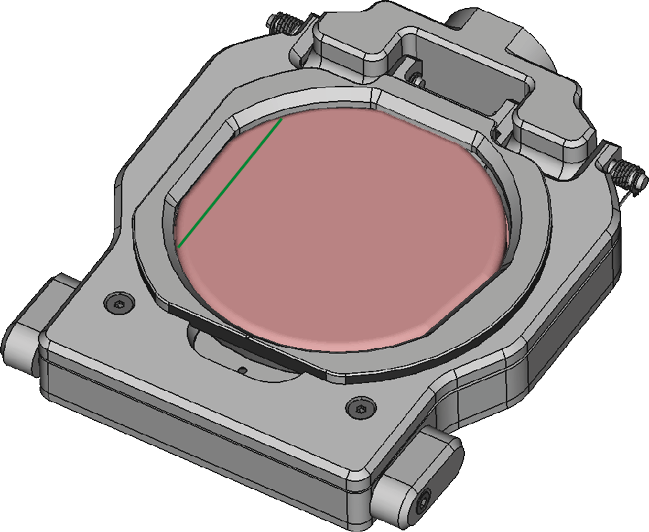

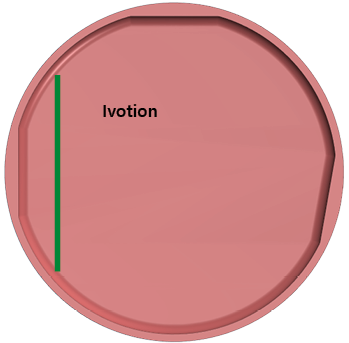

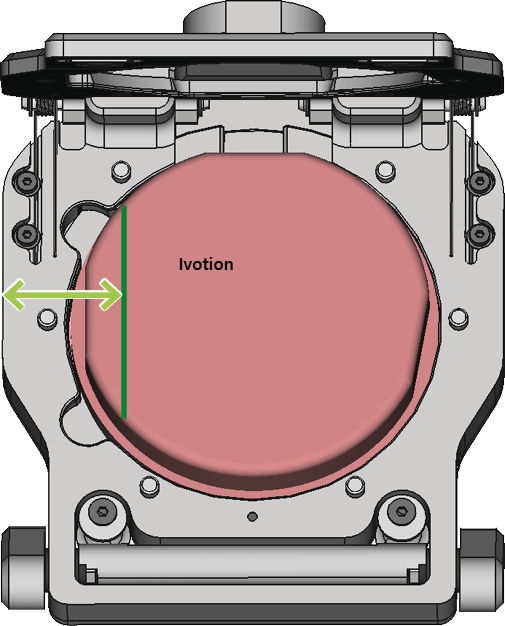

3. Legen Sie die Ivotion-Ronde folgendermaßen ausgerichtet in den Ivotion-DirectDisc-Rohlingshalter:

   1. Nur monolithische Ivotion-Ronden: Die gingivafarbene Seite zeigt nach oben.

   2. Die grüne Linie links verläuft parallel zur linken Kante des Rohlingshalters (vergleiche grüner Pfeil).













4. Schließen Sie den Rohlingshalter.





• Die Einspannhilfe richtet die Ivotion-Ronde präzise aus.

5. Prüfen Sie, ob die Ivotion-Ronde richtig im Rohlingshalter liegt:

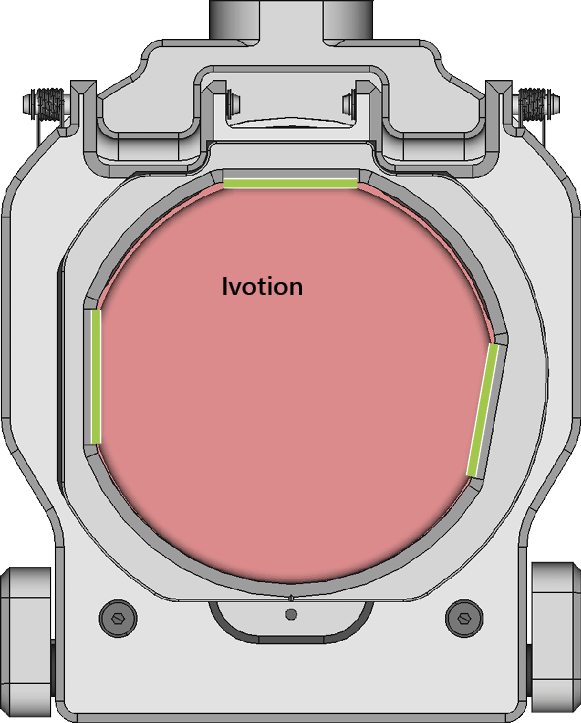

   1. Die innere Kontur der Einspannhilfe folgt der Kontur der Ivotion-Ronde (vergleiche grüne Linien).





   2. Der Ivotion-Rohlingshalter ist vollständig geschlossen.





   Korrigieren Sie gegebenenfalls die Ausrichtung der Ivotion-Ronde

HINWEIS! Beschädigung der Einspannhilfe beim Verbleib im Arbeitsraum

6. Entfernen Sie die Einspannhilfe (orange markiert).





Standard-Ronden und Blockhalter einspannen

HINWEIS! Beschädigung der Ivotion-Einspannhilfe, Standard-Ronden, Blockhalter bei gemeinsamer Verwendung

1. Entfernen Sie die Ivotion-Einspannhilfe vom Ivotion-Rohlingshalter.

2. Spannen Sie eine Standard-Ronde oder den Blockhalter gemäß Anleitung für den Standard-DirectDisc-Rohlingshalter ein.

Sie bringen die Ivotion-Einspannhilfen im Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. an. Ein direktes Einspannen der Ivotion-Ronden in den Rohlingshalter ist nicht möglich.

Ivotion-Einspannhilfen anbringen

1. Öffnen Sie das Kombifach.

2. Empfehlung: Ziehen Sie den Schutzstreifen vom Klebeband auf der Unterseite der Klemmplättchen ab. Das Klebeband sorgt für eine bessere Haftung der Einspannhilfen auf der Oberfläche des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

   Die Empfehlung entfällt bei häufiger Entnahme der Einspannhilfen.

3. Bringen Sie die Ivotion-Einspannhilfen (grün markiert) an folgenden Rohlingsmagazinplätzen an: 1, 3, 5, 7, 9 oder 2, 4, 6, 8, 10.

   1. Der Bügel muss sich links vom Klemmhebel (orange markiert) befinden und sich zur Mitte des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. nach oben biegen.

   2. Klemmen Sie das Klemmplättchen zwischen die beiden Teile des Rohlingsmagazinplatzes. Das Klemmplättchen muss an allen Stellen eben auf der Oberfläche des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. aufliegen.




4. Stellen Sie sicher, dass jede Einspannhilfe fest am Rohlingsmagazinplatz sitzt und richtig ausgerichtet ist. Korrigieren Sie die Position falsch angebrachter Einspannhilfen.

Ivotion-Ronden einspannen

1. Öffnen Sie das Kombifach.

2. Bewegen Sie den gewünschten Rohlingsmagazinplatz via DentalCNC in die Wechselposition.

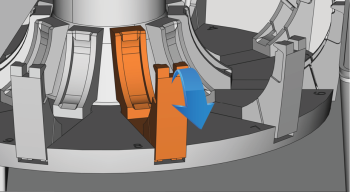

3. Ziehen Sie den Klemmhebel nach unten.





4. Entfernen Sie den Rohling im Rohlingsmagazinplatz, falls vorhanden.

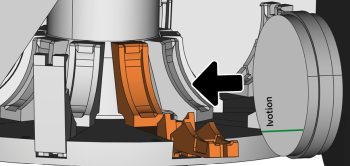

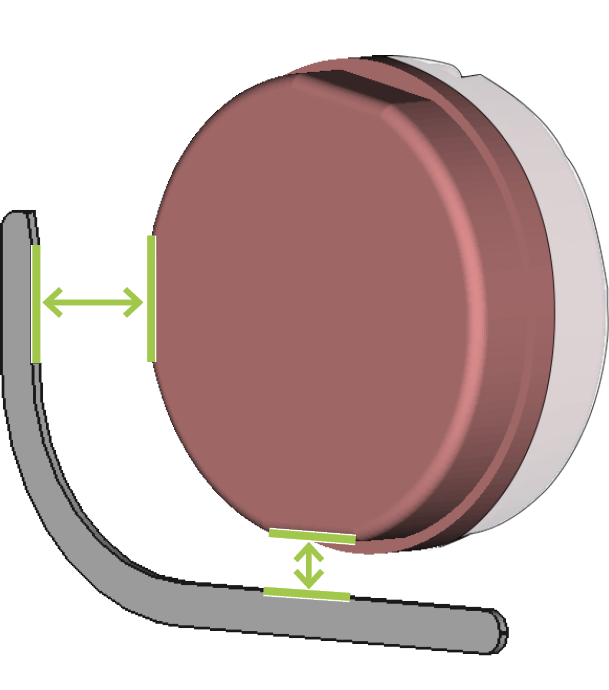

5. Legen Sie die Ivotion-Ronde folgendermaßen in die Ivotion-Positionierhilfe:

   1. Nur monolithische Ivotion-Ronden: Die gingivafarbene Seite zeigt nach links.

   2. Die grüne Linie verläuft parallel zur Oberfläche des Rohlingsmagazins Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..





   3. Die planen Flächen im Rand der Ivotion-Ronde liegen wie abgebildet an der Einspannhilfe an (vergleiche grüne Linien und Pfeile).



      Richtige Ausrichtung der Ivotion-Ronde (Schema)

6. Fixieren Sie die Ivotion-Ronde, indem Sie den Klemmhebel langsam dagegen führen. Um einen korrekten Sitz zu gewährleisten, drücken Sie die Ivotion-Ronde leicht nach unten.

7. Stellen Sie sicher, dass die Ivotion-Ronde spielfrei in der Positionierhilfe liegt.





• Die Ivotion-Ronde kann in den Arbeitsraum geladen werden.

Standard-Ronden und Blockhalter einspannen

HINWEIS! Beschädigung der Ivotion-Einspannhilfen, Standard-Ronden, Blockhalter bei gemeinsamer Verwendung

1. Entfernen Sie die Ivotion-Einspannhilfen vom gewünschten Rohlingsmagazinplatz.

2. Spannen Sie eine Standard-Ronde oder den Blockhalter am entsprechenden Rohlingsmagazinplatz ein.

Ivotion-Rohlingstypen aktivieren

1. Starten Sie DentalCAM.

2. Aktivieren Sie den Ivotion-Rohlingstyp:

   1. Öffnen Sie das Fenster für die DentalCAM-Programmeinstellungen mit dem folgenden Symbol in der Hauptsymbolleiste:

   2. Öffnen Sie die Materialliste mit dem folgenden Symbol in der Symbolleiste der Programmeinstellungen:

   3. Aktivieren Sie in der Spalte Ronden den Eintrag Ivotion Denture -D.

   4. Schließen Sie das Fenster Programmeinstellungen mit dem folgenden Symbol:

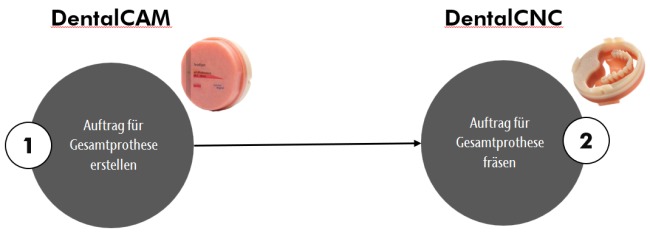

Auftrag anlegen und fräsen

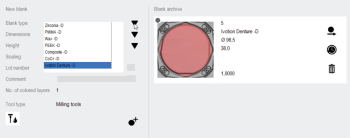

1. Öffnen Sie das Rohlingsarchiv mit dem folgende Symbol in der Hauptsymbolleiste:

2. Erstellen Sie einen Auftrag mit dem Rohlingstyp Ivotion Denture -D.





3. Importieren Sie die Arbeiten für die Ivotion-Ronden:

   1. Wählen Sie als Indikation Denture.

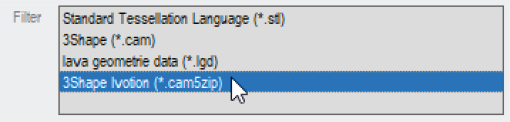

   2. 3shape-CAM5-Dateien: Wählen Sie in der Auswahlliste Filter den Eintrag 3Shape Ivotion (*.cam5zip) und importieren Sie die Datei.

      Die Entschlüsselung kann einen Moment dauern.





   3. exocad-STL-Dateien: Importieren Sie die Datei wie jede STL-Datei.

4. Nesten Sie die Arbeiten:

   • Sie können die Position der Arbeit nicht anpassen.

   • Setzen Sie Stege wie gewohnt.

5. Berechnen Sie die Aufträge.

6. Spannen Sie die Ivotion-Ronde(n) ein.

7. R5: Weisen Sie in DentalCNC die Ivotion-Aufträge den Rohlingsmagazinplätzen zu, in die Sie die Ivotion-Ronden eingespannt haben.

8. Weisen Sie Werkzeuge zu und starten Sie die Aufträge.

Ivotion-Rohlingstypen aktivieren

1. Starten Sie DentalCAM.

2. Aktivieren Sie den Ivotion-Rohlingstyp:

   1. Öffnen Sie das Fenster für die DentalCAM-Programmeinstellungen mit dem folgenden Symbol in der Hauptsymbolleiste:

   2. Öffnen Sie die Materialliste mit dem folgenden Symbol in der Symbolleiste der Programmeinstellungen:

   3. Aktivieren Sie in der Spalte Ronden die folgen Einträge:

      • Ivotion Base CAD -D

      • Ivo Base CAD OS -D

      • Ivotion Dent OS -D

   4. Schließen Sie das Fenster Programmeinstellungen mit dem folgenden Symbol:

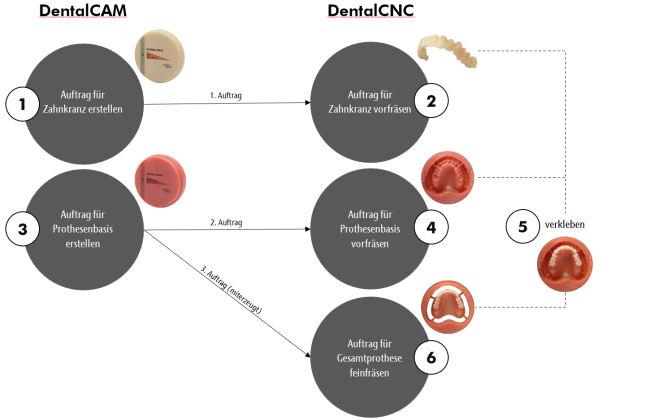

Auftrag für Ivotion Dent-Ronde anlegen und vorfräsen

1. Wechseln Sie zu DentalCAM.

2. Erstellen Sie einen Auftrag mit dem Rohlingstyp Ivotion Dent OS -D.

3. Importieren Sie den Zahnkranz. Sie können mehrere Arbeiten importieren.

   • 3shape-CAM5-Dateien: Wählen Sie in der Auswahlliste Filter den Eintrag 3Shape Ivotion (*.cam5zip) und importieren Sie die Datei.

     Die Entschlüsselung kann einen Moment dauern.

   • exocad-STL-Dateien: Importieren Sie die Datei wie jede STL-Datei.



   Beispiel: Nesting von 2 Zahnkränzen in einer Ivotion Dent-Ronde

4. Nesten Sie die Arbeit(en). Setzen Sie Stege wie gewohnt.

   Empfehlung:

   • Setzen Sie keine Stege auf Klebeflächen.

   • Setzen Sie bei segmentierten Zahnbögen keine Stege auf Kontaktflächen zu anderen Segmenten.

5. Berechnen Sie den Auftrag.

• DentalCAM erzeugt den entsprechenden Auftrag in DentalCNC.





6. Spannen Sie die Ivotion Dent-Ronde ohne Ivotion-Einspannhilfe ein.

   R5: Verwenden Sie das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

    Ivotion Base- und Ivotion Dent-Ronden einspannen

7. R5: Weisen Sie dem Ivotion Dent-Auftrag den korrekten Rohlingsmagazinplatz zu.

8. Starten Sie den Ivotion Dent-Auftrag.

Auftrag für Ivotion Base-Ronde anlegen und vorfräsen

1. Öffnen Sie das Rohlingsarchiv mit dem folgende Symbol in der Hauptsymbolleiste:

2. Erstellen Sie einen Auftrag mit dem Rohlingstyp Ivo Base CAD OS -D.

3. Importieren Sie die Prothesenbasis analog zum Zahnkranz.

• DentalCAM fügt der Ronde automatisch 2 – 3 plane Flächen im Rand für das exakte Wiedereinspannen hinzu. Diese werden ebenfalls ausgefräst.



  Beispiel: Nesting einer Ivotion Base-Ronde für eine R5 mit 2 planen Flächen (orange markiert)

4. Nesten Sie die Arbeit. Setzen Sie Stege wie gewohnt.

   Empfehlung: Setzen Sie keine Stege auf Klebeflächen.

5. Berechnen Sie den Auftrag.

• DentalCAM legt in DentalCNC 2 Aufträge an:

• Ivotion Base-Auftrag S1 für die Prothesenbasis

• Ivotion Base-Auftrag S2 für die Gesamtprothese.

  Bei R5-Maschinen wird der Auftrag S2 automatisch um 135° gedreht. Dies ist für das korrekte Wiedereinspannen notwendig und stellt keine Fehlfunktion dar.



Beispiel: Oben ein R5-Auftrag für eine Ivotion Base-Ronde, unten der automatisch erzeugte Auftrag für die Gesamtprothese

6. Spannen Sie die Ivotion Base -Ronde ohne Ivotion-Einspannhilfe ein.

   R5: Verwenden Sie das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

    Ivotion Base- und Ivotion Dent-Ronden einspannen

7. R5: Weisen Sie dem Auftrag S1 den korrekten Rohlingsmagazinplatz zu.

8. Weisen Sie Werkzeuge zu und starten Sie den Auftrag S1.

Gesamtprothese feinfräsen

1. Verkleben Sie Zahnkranz und Prothesenbasis.

2. Spannen Sie die Ronde mit der Gesamtprothese mithilfe der Ivotion-Einspannhilfe ein.

   R5: Verwenden Sie das Rohlingsmagazin Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..

    Ivotion-Ronden mithilfe der Ivotion-Einspannhilfe einspannen

3. R5: Weisen Sie dem Auftrag S2 den korrekten Rohlingsmagazinplatz zu.

4. Fräsen Sie den Auftrag S2.
