Gilt für: K5, K5+, N4, S5, S1, S2, R5, Z4

nt-trading Preform® Abutmenthalter installieren und verwenden

Dieser Hilfeartikel beschreibt, wie Sie den Abutmenthalter für nt-trading Preform® Abutments installieren und verwenden. Der nt-trading Preform® Abutmenthalter ist für folgende Maschinen verfügbar:

  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

Nicht jede Version von DentalCAM & DentalCNC unterstützt alle Abutmenthalter. Empfehlung: Aktualisieren Sie auf die neueste Version für maximale Kompatibilität.

Mit dem nt-trading Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 1 x nt-trading Preform Abutmenthalter
  2. 6 x Gewindebolzen (M4 x 6)
  3. 1 x Drehmoment-Schraubendreher (0,6 Nm)

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

nt-trading Preform® Abutmenthalter installieren

  1. Öffnen Sie die Arbeitsraumtür.
  2. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  3. Richten Sie den nt-trading Preform® Abutmenthalter richtig aus:
    • Die 3 Positionierstifte müssen in die Bohrungen des eingesetzt werden nt-trading Preform® Abutmenthalter.
  4. Setzen Sie den nt-trading Preform® Abutmenthalter in den Rohlingshalter ein.

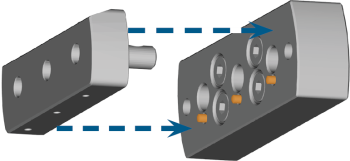

    nt-trading Preform® Abutmenthalter in den Rohlingshalter einsetzen

  5. Schieben Sie den nt-trading Preform® Abutmenthalter so weit wie möglich in den Rohlingshalter.
    6. HINWEIS

    Beschädigung des Abutmenthalters beim Festschrauben des Gewindebolzens mit mehr als 1,5 Nm

    Wird der Gewindebolzen mit einem Drehmoment von mehr als 1,5 Nm festgeschraubt, verformt sich der Abutmenthalter und kann nicht aus dem Rohlingshalter entfernt werden. Somit wird der Abutmenthalter unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 1,5 Nm fest.
  6. Um den nt-trading Preform® Abutmenthalter zu fixieren, schrauben Sie die 3 Zylinderschrauben mit dem mitgelieferten Drehmomentschraubendreher (1,5 Nm) in den Rohlingshalter ein.

Sie können den Abutmenthalter mit maximal 3 vorgefertigten Abutments vom Typ nt-trading Preform® bestücken.

Bearbeiten Sie ausschließlich Preform® Abutments, die für die Nassbearbeitung geeignet sind.

Einspannen von nt-trading Preform® Abutments

  1. Lösen Sie die Schraube der gewünschten Abutmentposition des Preform® Abutmenthalters. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
HINWEIS

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Preform® Abutment in den Halter, bis es richtig sitzt. Die Basis des Abutments muss mit seinem flachen Teil (blau markiert) in Richtung der Positionierhilfe des Halters zeigen (orange markiert).

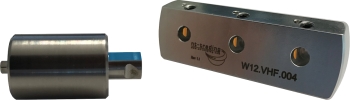

    Positionierhilfe des Preform® Abutments (blau markiert) und des Halters (orange markiert)

    2. HINWEIS

    Beschädigung des vorgefertigten Abutments beim Festschrauben des Gewindebolzens mit mehr als 0,6 Nm

    Wenn der Gewindebolzen mit einem Drehmoment von mehr als 0,6 Nm festgeschraubt wird, wird das vorgefertigte Abutment verformt und kann nicht aus dem Abutmenthalter entfernt werden. Somit wird das vorgefertigte Abutment unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 0,6 Nm fest.
  2. Verwenden Sie den Drehmoment-Schraubendreher (0,6 Nm), um die entsprechende Schraube des Preform® Abutmenthalters festzuziehen.
    • Das Preform® Abutment ist eingespannt.

Mit dem nt-trading Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

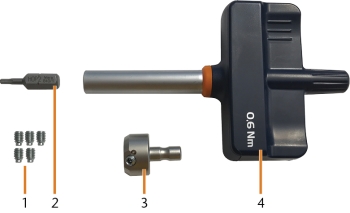

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 3 x Inbusschlüssel
  2. 3 x Abutment-Fräsriegel
  3. 1 x Drehmoment-Schraubendreher (0,6 Nm)
  4. 1 x Sechskant-Bit
  5. 1 x nt-trading Preform Abutmenthalter
  6. 1 x Torx-Schraubendreher

Einspannen von nt-trading Preform® Abutments

Bevor Sie nt-trading Preform® Abutments einspannen können muss der Abutment-Fräsriegel mit der gewünschten Abutmentposition aus dem Abutmenthalter entfernt werden.

  1. Entfernen Sie den Preform® Abutmenthalter aus der Maschine.

  2. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  3. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  4. Lösen Sie die 2 Befestigungsschrauben (orange markiert) des Abutment-Fräsriegels und entfernen Sie den Abutment-Fräsriegel.

    Herauszuschraubende Schrauben orange markiert

  5. Wenn der Abutment-Fräsriegel auf dem Abutmenthalter festsitzt, schrauben Sie die 2 Schrauben neben den Schrauben der Abutmentposition in der Mitte des Abutment-Fräsriegels ein.

    Festzuschraubende Schrauben orange markiert

  1. Lösen Sie die Schraube der gewünschten Abutmentposition des Preform® Abutment-Fräsriegels. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
HINWEIS

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Preform® Abutment in den Abutment-Fräsriegel, bis es richtig sitzt. Es gibt 2 Arten von Abutments, die unterschiedlich ausgerichtet werden:

    1. Die Positionierhilfe des Abutment-Fräsriegels (orange markiert) muss in die Nut des Abutments (blau markiert) eingeführt werden.
    2. Der flache Teil des Abutments (blau markiert) muss in Richtung der rechten Seite des Abutment-Fräsriegels ausgerichtet werden (in der Abbildung unten markiert).

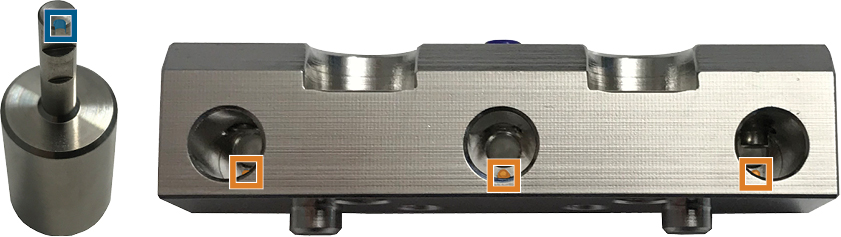

    (a) Positionierhilfe des Preform® Abutments (blau markiert) und des Fräsriegels (orange markiert)

    (b) Flache Seite des Preform® Abutments (blau markiert), rechte Seite des Abutment-Fräsriegels mit rechte Seite markiert.

    2. HINWEIS

    Beschädigung des vorgefertigten Abutments beim Festschrauben des Gewindebolzens mit mehr als 0,6 Nm

    Wenn der Gewindebolzen mit einem Drehmoment von mehr als 0,6 Nm festgeschraubt wird, wird das vorgefertigte Abutment verformt und kann nicht aus dem Abutmenthalter entfernt werden. Somit wird das vorgefertigte Abutment unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 0,6 Nm fest.
  2. Verwenden Sie den Drehmoment-Schraubendreher (0,6 Nm), um die entsprechende Schraube des Preform® Abutment-Fräsriegels festzuziehen.
    • Das Preform® Abutment ist eingespannt.
  3. Lösen Sie die Schrauben (orange markiert) neben den Schrauben der Abutmentposition in der Mitte. Stellen Sie sicher, dass die unteren Teile der Schrauben bündig mit der Unterseite des Abutment-Fräsriegels sind.

    Zu lösende Schrauben orange markiert

    Ebene Schrauben an der Unterseite des orange markierten Abutment-Fräsriegels

  4. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  5. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  6. Lösen Sie die 2 Schrauben (orange markiert) auf einer Seite des Abutmenthalters. Sie können 2 Abutment-Fräsriegel einsetzen, 1 auf jeder Seite des Abutmenthalters.

    Herauszuschraubende Schrauben orange markiert

  7. Setzen Sie den Abutment-Fräsriegel in den Abutmenthalter ein.
  8. Um den Abutment-Fräsriegel zu fixieren, schrauben Sie die 2 Schrauben fest.

    9. Korrekte Positionierung des Abutment-Fräsriegels

  9. Setzen Sie den Fixiersteg auf die Schrauben und schieben Sie ihn nach oben / unten, so dass er nicht mehr entfernt werden kann.

  10. Schrauben Sie die 4 Schrauben (orange markiert) des Fixierstegs fest.

    Festzuschraubende Schrauben orange markiert

nt-trading Preform® Abutmenthalter installieren

  1. Setzen Sie das nt-trading Preform® Abutment in den nt-trading Preform® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Lockern Sie die 4 Schrauben, die den Fixierring am Rohlingshalter befestigen.
  4. Entfernen Sie den Fixierring, indem Sie ihn im Uhrzeigersinn drehen und nach oben ziehen.
  5. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  6. Richten Sie den nt-trading Preform® Abutmenthalter richtig aus:
    • Die Nummern, die die Abutmentpositionen kennzeichnen, müssen nach oben zeigen.
    • Die Positionierhilfen müssen auf der linken Seite positioniert werden.
  7. Setzen Sie den nt-trading Preform® Abutmenthalter in den Rohlingshalter ein.

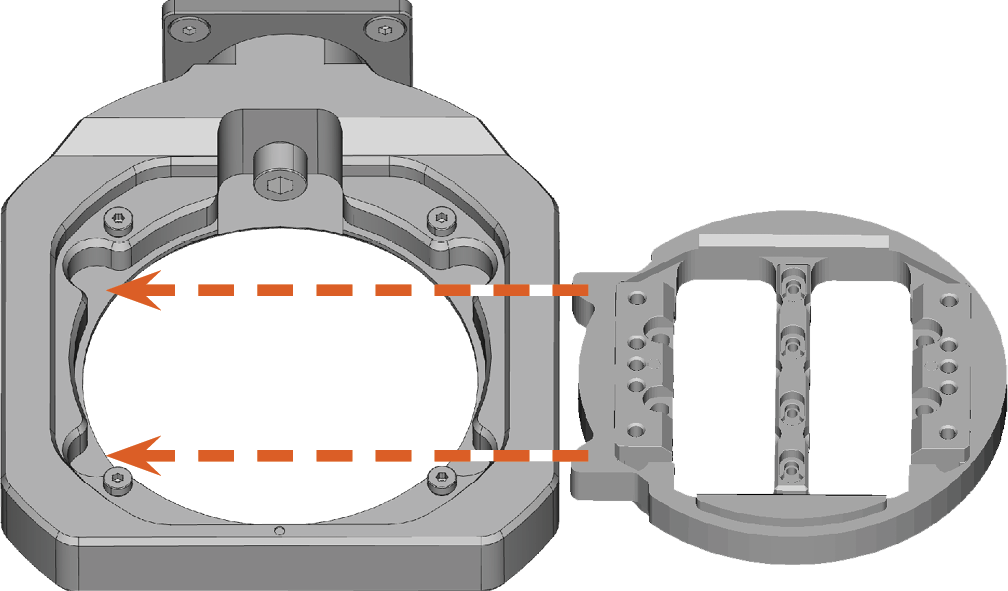

    nt-trading Preform® Abutmenthalter in den Rohlingshalter einsetzen

  8. Schrauben Sie den Fixierring mit dem mitgelieferten Drehmomentschlüssel fest.

Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ nt-trading Preform® bestücken.

Bearbeiten Sie ausschließlich Preform® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind. Für die Nassbearbeitung von Titan Preform® Abutments ist ein Durchflusssensor erforderlich.

Mit dem nt-trading Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 3 x Inbusschlüssel
  2. 3 x Abutment-Fräsriegel
  3. 1 x Drehmoment-Schraubendreher (0,6 Nm)
  4. 1 x Sechskant-Bit
  5. 1 x nt-trading Preform Abutmenthalter
  6. 1 x Torx-Schraubendreher

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Einspannen von nt-trading Preform® Abutments

Bevor Sie nt-trading Preform® Abutments einspannen können muss der Abutment-Fräsriegel mit der gewünschten Abutmentposition aus dem Abutmenthalter entfernt werden.

  1. Entfernen Sie den Preform® Abutmenthalter aus der Maschine.

  2. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  3. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  4. Lösen Sie die 2 Befestigungsschrauben (orange markiert) des Abutment-Fräsriegels und entfernen Sie den Abutment-Fräsriegel.

    Herauszuschraubende Schrauben orange markiert

  5. Wenn der Abutment-Fräsriegel auf dem Abutmenthalter festsitzt, schrauben Sie die 2 Schrauben neben den Schrauben der Abutmentposition in der Mitte des Abutment-Fräsriegels ein.

    Festzuschraubende Schrauben orange markiert

  1. Lösen Sie die Schraube der gewünschten Abutmentposition des Preform® Abutment-Fräsriegels. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
HINWEIS

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Preform® Abutment in den Abutment-Fräsriegel, bis es richtig sitzt. Es gibt 2 Arten von Abutments, die unterschiedlich ausgerichtet werden:

    1. Die Positionierhilfe des Abutment-Fräsriegels (orange markiert) muss in die Nut des Abutments (blau markiert) eingeführt werden.
    2. Der flache Teil des Abutments (blau markiert) muss in Richtung der rechten Seite des Abutment-Fräsriegels ausgerichtet werden (in der Abbildung unten markiert).

    (a) Positionierhilfe des Preform® Abutments (blau markiert) und des Fräsriegels (orange markiert)

    (b) Flache Seite des Preform® Abutments (blau markiert), rechte Seite des Abutment-Fräsriegels mit rechte Seite markiert.

    2. HINWEIS

    Beschädigung des vorgefertigten Abutments beim Festschrauben des Gewindebolzens mit mehr als 0,6 Nm

    Wenn der Gewindebolzen mit einem Drehmoment von mehr als 0,6 Nm festgeschraubt wird, wird das vorgefertigte Abutment verformt und kann nicht aus dem Abutmenthalter entfernt werden. Somit wird das vorgefertigte Abutment unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 0,6 Nm fest.
  2. Verwenden Sie den Drehmoment-Schraubendreher (0,6 Nm), um die entsprechende Schraube des Preform® Abutment-Fräsriegels festzuziehen.
    • Das Preform® Abutment ist eingespannt.
  3. Lösen Sie die Schrauben (orange markiert) neben den Schrauben der Abutmentposition in der Mitte. Stellen Sie sicher, dass die unteren Teile der Schrauben bündig mit der Unterseite des Abutment-Fräsriegels sind.

    Zu lösende Schrauben orange markiert

    Ebene Schrauben an der Unterseite des orange markierten Abutment-Fräsriegels

  4. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  5. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  6. Lösen Sie die 2 Schrauben (orange markiert) auf einer Seite des Abutmenthalters. Sie können 2 Abutment-Fräsriegel einsetzen, 1 auf jeder Seite des Abutmenthalters.

    Herauszuschraubende Schrauben orange markiert

  7. Setzen Sie den Abutment-Fräsriegel in den Abutmenthalter ein.
  8. Um den Abutment-Fräsriegel zu fixieren, schrauben Sie die 2 Schrauben fest.

    9. Korrekte Positionierung des Abutment-Fräsriegels

  9. Setzen Sie den Fixiersteg auf die Schrauben und schieben Sie ihn nach oben / unten, so dass er nicht mehr entfernt werden kann.

  10. Schrauben Sie die 4 Schrauben (orange markiert) des Fixierstegs fest.

    Festzuschraubende Schrauben orange markiert

nt-trading Preform® Abutmenthalter installieren

  1. Setzen Sie das nt-trading Preform® Abutment in den nt-trading Preform® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Lockern Sie die 4 Schrauben, die den Fixierring am Rohlingshalter befestigen.
  4. Entfernen Sie den Fixierring, indem Sie ihn im Uhrzeigersinn drehen und nach oben ziehen.
  5. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  6. Richten Sie den nt-trading Preform® Abutmenthalter richtig aus:
    • Die Nummern, die die Abutmentpositionen kennzeichnen, müssen nach oben zeigen.
    • Die Positionierhilfen müssen auf der linken Seite positioniert werden.
  7. Setzen Sie den nt-trading Preform® Abutmenthalter in den Rohlingshalter ein.

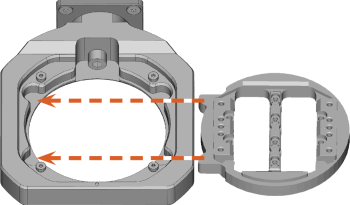

    nt-trading Preform® Abutmenthalter in den Rohlingshalter einsetzen

  8. Schrauben Sie den Fixierring mit dem mitgelieferten Drehmomentschlüssel fest.

Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ nt-trading Preform® bestücken.

Bearbeiten Sie ausschließlich Preform® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind. Für die Nassbearbeitung von Titan Preform® Abutments ist ein Durchflusssensor erforderlich.

Mit dem nt-trading Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 3 x Inbusschlüssel
  2. 3 x Abutment-Fräsriegel
  3. 1 x Drehmoment-Schraubendreher (0,6 Nm)
  4. 1 x Sechskant-Bit
  5. 1 x nt-trading Preform Abutmenthalter
  6. 1 x Torx-Schraubendreher

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

Einspannen von nt-trading Preform® Abutments

Bevor Sie nt-trading Preform® Abutments einspannen können muss der Abutment-Fräsriegel mit der gewünschten Abutmentposition aus dem Abutmenthalter entfernt werden.

  1. Entfernen Sie den Preform® Abutmenthalter aus der Maschine.

  2. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  3. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  4. Lösen Sie die 2 Befestigungsschrauben (orange markiert) des Abutment-Fräsriegels und entfernen Sie den Abutment-Fräsriegel.

    Herauszuschraubende Schrauben orange markiert

  5. Wenn der Abutment-Fräsriegel auf dem Abutmenthalter festsitzt, schrauben Sie die 2 Schrauben neben den Schrauben der Abutmentposition in der Mitte des Abutment-Fräsriegels ein.

    Festzuschraubende Schrauben orange markiert

  1. Lösen Sie die Schraube der gewünschten Abutmentposition des Preform® Abutment-Fräsriegels. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
HINWEIS

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Preform® Abutment in den Abutment-Fräsriegel, bis es richtig sitzt. Es gibt 2 Arten von Abutments, die unterschiedlich ausgerichtet werden:

    1. Die Positionierhilfe des Abutment-Fräsriegels (orange markiert) muss in die Nut des Abutments (blau markiert) eingeführt werden.
    2. Der flache Teil des Abutments (blau markiert) muss in Richtung der rechten Seite des Abutment-Fräsriegels ausgerichtet werden (in der Abbildung unten markiert).

    (a) Positionierhilfe des Preform® Abutments (blau markiert) und des Fräsriegels (orange markiert)

    (b) Flache Seite des Preform® Abutments (blau markiert), rechte Seite des Abutment-Fräsriegels mit rechte Seite markiert.

    2. HINWEIS

    Beschädigung des vorgefertigten Abutments beim Festschrauben des Gewindebolzens mit mehr als 0,6 Nm

    Wenn der Gewindebolzen mit einem Drehmoment von mehr als 0,6 Nm festgeschraubt wird, wird das vorgefertigte Abutment verformt und kann nicht aus dem Abutmenthalter entfernt werden. Somit wird das vorgefertigte Abutment unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 0,6 Nm fest.
  2. Verwenden Sie den Drehmoment-Schraubendreher (0,6 Nm), um die entsprechende Schraube des Preform® Abutment-Fräsriegels festzuziehen.
    • Das Preform® Abutment ist eingespannt.
  3. Lösen Sie die Schrauben (orange markiert) neben den Schrauben der Abutmentposition in der Mitte. Stellen Sie sicher, dass die unteren Teile der Schrauben bündig mit der Unterseite des Abutment-Fräsriegels sind.

    Zu lösende Schrauben orange markiert

    Ebene Schrauben an der Unterseite des orange markierten Abutment-Fräsriegels

  4. Lösen Sie die 4 Schrauben (orange markiert) der Fixierschiene. Entfernen Sie die Schrauben nicht.

    Zu lösende Schrauben orange markiert

  5. Drücken Sie die Fixierleiste nach oben / unten und nehmen Sie sie ab.

  6. Lösen Sie die 2 Schrauben (orange markiert) auf einer Seite des Abutmenthalters. Sie können 2 Abutment-Fräsriegel einsetzen, 1 auf jeder Seite des Abutmenthalters.

    Herauszuschraubende Schrauben orange markiert

  7. Setzen Sie den Abutment-Fräsriegel in den Abutmenthalter ein.
  8. Um den Abutment-Fräsriegel zu fixieren, schrauben Sie die 2 Schrauben fest.

    9. Korrekte Positionierung des Abutment-Fräsriegels

  9. Setzen Sie den Fixiersteg auf die Schrauben und schieben Sie ihn nach oben / unten, so dass er nicht mehr entfernt werden kann.

  10. Schrauben Sie die 4 Schrauben (orange markiert) des Fixierstegs fest.

    Festzuschraubende Schrauben orange markiert

nt-trading Preform® Abutmenthalter installieren

Sie können den nt-trading Preform® Abutmenthalter in den Rohlingshalter sowie in das RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. einsetzen ().

  1. Setzen Sie das nt-trading Preform® Abutment in den nt-trading Preform® Abutmenthalter ein.
  2. Wählen Sie einen leeren Platz im RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. und bewegen Sie ihn auf die Wechselposition. Stellen Sie sicher, dass der Rohlingsmagazinplatz in DentalCNC verfügbar ist.
  3. Entnehmen Sie den leeren Rohlingsrahmen aus dem RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren..
  4. Richten Sie den nt-trading Preform® Abutmenthalter richtig aus:
    • Die Zahlen, die die Abutmentpositionen kennzeichnen, müssen in dieselbe Richtung zeigen, wie die Fixierbügel des Rohlingsrahmens.
  5. Setzen Sie den nt-trading Preform® Abutmenthalter in den Rohlingsrahmen ein.
  6. Befestigen Sie die Fixierbügel wieder.

    7. Ziehen Sie die Schrauben fest an. Falls sich der Abutmenthalter während der Bearbeitung bewegt oder vibriert, kann das Ergebnis unbrauchbar werden.

    Einsetzen des nt-trading Preform® Abutmenthalters in den Rohlingsrahmen

  7. Setzen Sie die Ronde oder den Blockhalter in die Wechselposition des Werkzeugmagazin ein. Stellen Sie sicher, dass der Rohlingsmagazinplatz in DentalCNC verfügbar ist.

Sie können den Abutmenthalter mit maximal 6 vorgefertigten Abutments vom Typ nt-trading Preform® bestücken.

Bearbeiten Sie ausschließlich Preform® Abutments, die für den entsprechenden Bearbeitungstyp geeignet sind. Für die Nassbearbeitung von Titan Preform® Abutments ist ein Durchflusssensor erforderlich.

Mit dem nt-trading Abutmenthalter kann die Maschine Abutments mit vorgefertigten Anschlussgeometrien bearbeiten, die in den Halter passen ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Sie können Abutments in den Abutmenthalter einspannen, bevor Sie den Halter in der Maschine installieren oder umgekehrt.

Artikelübersicht

Sie sollten die folgenden Gegenstände erhalten haben:

Die mit dem Abutmenthalter gelieferten Komponenten

  1. 5 x Gewindebolzen (M4 x 6)
  2. 1 x Sechskant-Bit
  3. 1 x nt-trading Preform Abutmenthalter
  4. 1 x Drehmoment-Schraubendreher (0,6 Nm)

Installation vorbereiten

Halten Sie bereit:

  • Feuchtes Tuch
  • Milder Reiniger
  1. Schließen Sie die Arbeitsraumtür.
  2. Um die Spindel in die Grundstellung zu fahren, wählen Sie das folgende Symbol in DentalCNC:
  3. Öffnen Sie die Arbeitsraumtür.
  4. Schalten Sie die Maschine am Hauptschalter aus.
  5. Trennen Sie die Maschine von der Stromquelle.
  6. Reinigen Sie den Arbeitsraum gründlich, insbesondere den Rohlingshalter.

nt-trading Preform® Abutmenthalter installieren

  1. Setzen Sie das nt-trading Preform® Abutment in den nt-trading Preform® Abutmenthalter ein.
  2. Öffnen Sie die Arbeitsraumtür.
  3. Öffnen Sie die Spannzange des Rohlingshalters.
  4. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  5. Richten Sie den nt-trading Preform® Abutmenthalter richtig aus:
    • Der Stift des Spannzangenfutters des Rohlingshalters muss in die Bohrung des eingesetzt werden nt-trading Preform® Abutmenthalter.
  6. Setzen Sie den nt-trading Preform® Abutmenthalter in den Rohlingshalter ein.

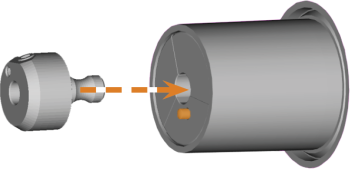

    nt-trading Preform® Abutmenthalter in den Rohlingshalter einsetzen

  7. Schieben Sie den nt-trading Preform® Abutmenthalter so weit wie möglich in den Rohlingshalter.
  8. Schließen Sie den Rohlingshalter.

Sie können den Abutmenthalter mit maximal 1 vorgefertigten Abutments vom Typ nt-trading Preform® bestücken.

Bearbeiten Sie ausschließlich Preform® Abutments, die für die Nassbearbeitung geeignet sind.

Einspannen von nt-trading Preform® Abutments

  1. Lösen Sie die Schraube des Preform® Abutmenthalters. Entfernen Sie die Schraube nicht.
    • Die entsprechende Abutmentposition ist offen.
HINWEIS

Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von vorgefertigten Abutments

Wenn sich Feuchtigkeit oder Schmutz auf den vorgefertigten Abutments befindet, vermisst die Maschine die Abutments falsch. Das Bearbeitungsergebnis wird dadurch unbrauchbar.

  • Wischen Sie vor dem Einspannen von vorgefertigten Abutments über den Faltenbalg, damit keine Kühlflüssigkeit auf die Abutments tropft.
  • Reinigen Sie die vorgefertigten Abutments vor der Bearbeitung mit einem trockenen, fusselfreien Tuch.

  1. Schieben Sie das Preform® Abutment in den Halter, bis es richtig sitzt. Die Basis des Abutments muss mit seinem flachen Teil (blau markiert) in Richtung der Positionierhilfe des Halters zeigen (orange markiert).

    Positionierhilfe des Preform® Abutments (blau markiert) und des Halters (orange markiert)

    2. HINWEIS

    Beschädigung des vorgefertigten Abutments beim Festschrauben des Gewindebolzens mit mehr als 0,6 Nm

    Wenn der Gewindebolzen mit einem Drehmoment von mehr als 0,6 Nm festgeschraubt wird, wird das vorgefertigte Abutment verformt und kann nicht aus dem Abutmenthalter entfernt werden. Somit wird das vorgefertigte Abutment unbrauchbar.

    • Schrauben Sie den Gewindebolzen ausschließlich mit einem Drehmoment von 0,6 Nm fest.
  2. Verwenden Sie den Drehmoment-Schraubendreher (0,6 Nm), um die entsprechende Schraube des Preform® Abutmenthalters festzuziehen.
    • Das Preform® Abutment ist eingespannt.
