Gilt für: N4+, S5, R5, Z4

Elos Accurate Pre-Milled-Abutmenthalter installieren und verwenden

Bestimmungsgemäße Verwendung

Die Elos Accurate Pre-Milled-Abutmenthalter dienen als Adapter, um vorgefertigte Elos Accurate Pre-Milled-Abutmentrohlinge in vhf-Dentalmaschinen einzuspannen.

Elos Accurate Pre-Milled-Abutmenthalter dürfen nur mit folgenden Produkten verwendet werden:

Zu diesem Dokument

Dieses Dokument ergänzt die Betriebsanleitungen der Dentalmaschinen und die DentalCAM & DentalCNC-Anleitung. Die Kenntnis dieser Anleitungen ist Voraussetzung für die sichere Verwendung des Elos Accurate Pre-Milled-Abutmenthalters.

HINWEIS

Schäden an Werkzeugen, Abutmenthaltern und Rohlingen sowie fehlerhafte Bearbeitungsergebnisse durch falsches Fixieren

Falls sich Rohlinge während der Bearbeitung bewegen oder vibrieren, kann das Ergebnis unbrauchbar werden. Zu fest angezogene Schrauben können Rohlinge und Abutmenthalter beschädigen.

  • Verwenden Sie ausschließlich Schrauben und Schraubendreher, die mit den Abutmenhaltern geliefert wurden, sofern nicht anders angegeben.

  • Verwenden Sie ausschließlich Ersatzteile von Elos Medtech Pinol und / oder vhf.

Lieferumfang



  1. 1 x Elos Accurate Pre-Milled-Abutmenthalter

  2. 2 x Zylinderschraube M4 x 20

  3. 1 x Schraubendreher TX20



  1. 1 x Elos Accurate Pre-Milled-Abutmenthalter

  2. 4 x Schraube TX20

  3. 2 x Fräsriegel

  4. 1 x Bit TX20

  5. Drehmoment-Schraubendreher 1,8 Nm



  1. Elos Accurate Pre-Milled-Abutmenthalter

  2. 4 x Schraube TX20

  3. 2 x Fräsriegel

  4. 1 x Bit TX20

  5. Drehmoment-Schraubendreher 1,8 Nm



  1. 1 x Elos Accurate Pre-Milled Abutmenthalter

  2. 1 x Schraubendreher TX20

Abutmentrohlinge einspannen

Sie können Abutmentrohlinge auch in den bereits in der Maschine installierten Abutmenthalter einspannen.

    Maximal gleichzeitig einspannbare Abutmentrohlinge

    3

    HINWEIS! Fehlerhafte Bearbeitungsergebnisse und gebrochene Werkzeuge, falls Abutmentpositionen nicht mit dem Auftrag in DentalCAM übereinstimmen

  1. Lösen Sie die Fixierschraube an der erforderlichen Position des Abutmenthalters, ohne die Schraube herauszudrehen.

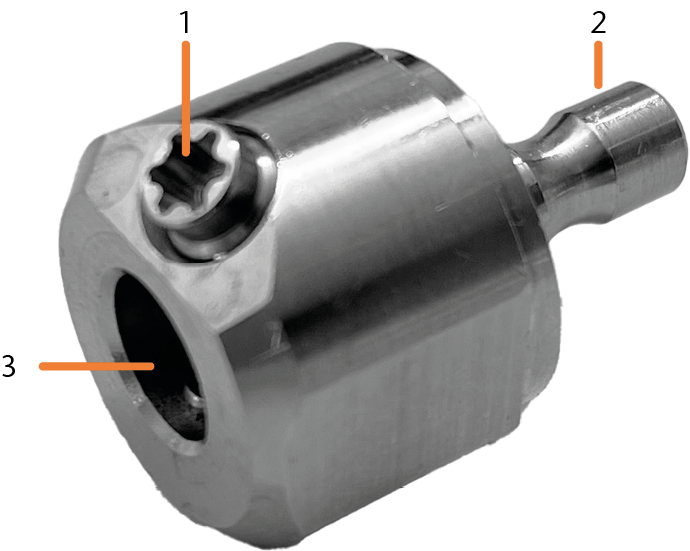

    1. Fixierschrauben für Abutmentrohlinge

    2. Öffnungen zum Festschrauben des Abutmenthalters am Rohlingshalter

    3. Öffnungen für Schäfte der Abutmentrohlinge



  2. Richten Sie den Abutmentrohling so aus, dass die abgeschrägte Einkerbung (orange markiert) in Richtung der Fixierschraube zeigt.

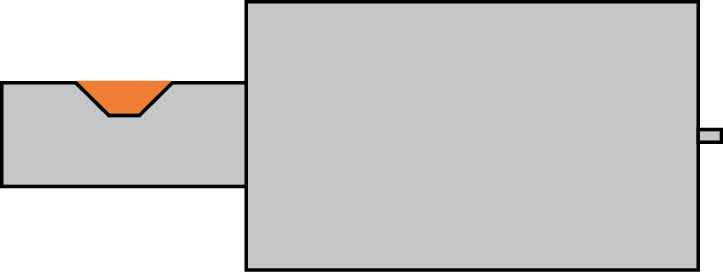

    Schematische Seitenansicht Elos Accurate Pre-Milled-Abutmentrohling

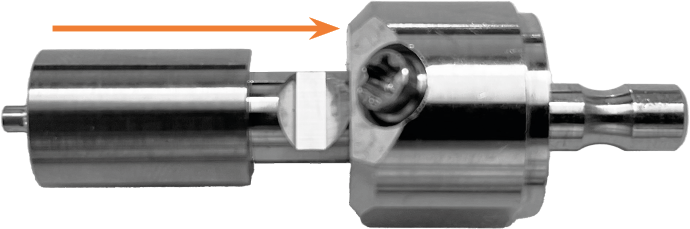

  3. Schieben Sie den Abutmentrohling in die Öffnung an der erforderlichen Position.

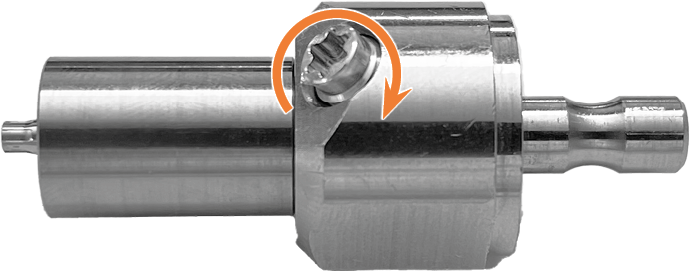

  4. Fixieren Sie den Abutmentrohling mit der Fixierschraube.



    • Der Abutmentrohling wird in Richtung des Halters festgezogen und liegt auf diesem auf.



    Die Abbildungen in diesem Bereich zeigen den R5-Abutmenthalter. Das Vorgehen beim S5-Abutmenthalter ist identisch.

    Maximal gleichzeitig einspannbare Abutmentrohlinge

    6

    (je 3 in 2 Fräsriegeln)

    HINWEIS! Fehlerhafte Bearbeitungsergebnisse und gebrochene Werkzeuge, falls Abutmentpositionen nicht mit dem Auftrag in DentalCAM übereinstimmen

  1. Falls die Fräsriegel im Abutmenthalter installiert sind:

    1. Lösen und entfernen Sie die 2 Schrauben je Fräsriegel.

    2. Ziehen Sie die Fräsriegel gerade nach oben aus dem Abutmenthalter.





    Fräsriegel R5 / S5

    1. Fixierschrauben für Abutmentrohlinge

    2. Öffnungen für Schäfte der Abutmentrohlinge

  2. Schrauben Sie die Fixierschrauben im Fräsriegel an den erforderlichen Positionen so weit wie möglich heraus.

    • Die Schraubensicherung des Gewindes verhindert das Herausfallen der Fixierschraube.

  3. Richten Sie den Abutmentrohling so aus, dass die abgeschrägte Einkerbung (orange markiert) in Richtung der Fixierschraube zeigt.

    Schematische Seitenansicht Elos Accurate Pre-Milled-Abutmentrohling

  4. Schieben Sie den Abutmentrohling in die Öffnung an der erforderlichen Position.



  5. Fixieren Sie den Abutmentrohling mit der Fixierschraube.



    • Der Abutmentrohling wird in Richtung des Halters festgezogen und liegt auf diesem auf.

  6. Setzen Sie den Fräsriegel von oben gerade in den Abutmenthalter ein.

    Die Positionierstifte auf der Unterseite des Fräsriegels (grün markiert) müssen in die Öffnungen im Abutmenthalter (orange markiert) passen.



    • Der Fräsriegel sitzt schräg im Abutmenthalter.

      •

  7. Fixieren Sie den Fräsriegel:

    1. Drücken Sie die Außenkante des Fräsriegels nach unten und halten Sie den Fräsriegel in dieser Position.

    2. Setzen Sie die 2 Schrauben in den Fräsriegel ein und schrauben Sie diese fest.



    Maximal gleichzeitig einspannbare Abutmentrohlinge

    1

  1. Lösen Sie die Fixierschraube des Abutmenthalters, ohne die Schraube herauszudrehen.



    1. Fixierschraube für den Abutmentrohling

    2. Schaft zum Einspannen in den Rohlingshalter

    3. Öffnung für den Schaft des Abutmentrohlings



  2. Richten Sie den Abutmentrohling so aus, dass die abgeschrägte Einkerbung (orange markiert) in Richtung der Fixierschraube zeigt.

    Schematische Seitenansicht Elos Accurate Pre-Milled-Abutmentrohling

  3. Schieben Sie den Abutmentrohling in die Öffnung .



  4. Fixieren Sie den Abutmentrohling mit der Fixierschraube.



    • Der Abutmentrohling wird in Richtung des Halters festgezogen und liegt auf diesem auf.



Abutmenthalter einspannen

  1. Entfernen Sie das Werkzeugmagazin aus dem Arbeitsraum.

  2. Setzen Sie den Abutmenthalter auf den Rohlingshalter:

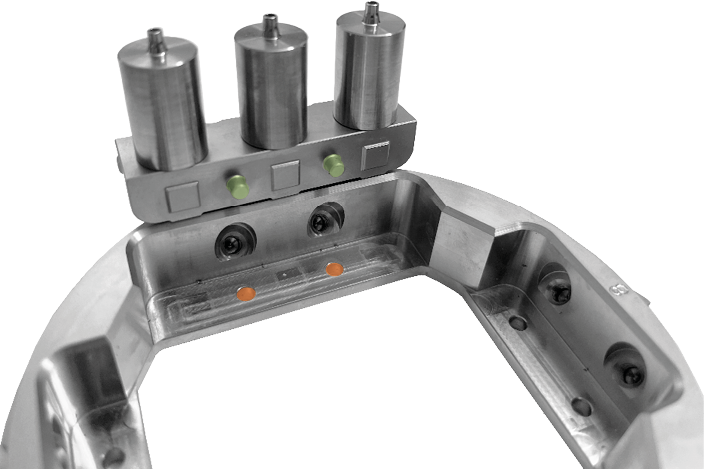

    • Die Positionierstifte (grün markiert) am Rohlingshalter müssen in die Öffnungen (orange markiert) auf der Rückseite des Abutmenthalters passen.

    • Halten Sie den Abutmenthalter fest, bis dieser fixiert ist.

  3. Führen Sie die 2 Schrauben so weit wie möglich in die jeweils oberste und unterste Öffnung im Abutmenthalter ein.

  4. Schrauben Sie die 2 Schrauben fest.







    • Der Abutmenthalter ist fixiert.

  1. Beachten Sie die Informationen zum Bedienen des Rohlingswechslers:

    R5:

    DentalCNC: Rohlingswechsler mit DentalCNC bedienen

  2. Setzen Sie den Abutmenthalter in die Wechselposition des RohlingsmagazinsGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. oder in den Rohlingshalter ein.

    Die Ausrichtung entspricht dem Blockhalter.





  1. Beachten Sie die Informationen zum Bedienen des Rohlingswechslers:

    S5: Rohlinge einspannen und entfernen

    DentalCNC: Rohlingswechsler mit DentalCNC bedienen

  2. Befestigen Sie den Abutmenthalter mit den Positionsnummern nach oben in einem Rohlingsrahmen.



  3. Setzen Sie den Rohlingsrahmen in die Wechselposition des RohlingsmagazinsGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. ein.

  • Setzen Sie den Abutmenthalter wie einen Block in den Rohlingshalter ein.

    Betrieb



Abutmentrohlinge bearbeiten

    HINWEIS! Schlechte Bearbeitungsergebnisse durch fehlerhafte Antastung von feuchten oder verschmutzten Abutments

  1. Wischen Sie über den Faltenbalg, damit keine Flüssigkeit auf die Abutments tropft.

  2. Reinigen Sie die vorgefertigten Abutments mit einem trockenen, fusselfreien Tuch.

  3. Bereiten sie die Maschine vor und starten Sie den Auftrag.

Fixierschrauben in Fräsriegeln austauschen

  1. Halten Sie bereit:

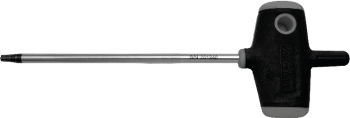

    Schraubendreher TX20 mit max. 3 mm Klingendurchmesser (nicht mitgeliefert)



    Ohne Abbildung:

    Ersatz-Schraube

  2. Ziehen Sie den Abutmentrohling aus der entsprechenden Öffnung.

  3. Schrauben Sie die Fixierschraube im Uhrzeigersinn so weit ein, bis diese aus dem Fräsriegel fällt.

  4. Führen Sie den Schraubendreher entgegen der Einschraubrichtung durch die Öffnung für die Fixierschraube.

  5. Setzen Sie die Ersatz-Schraube auf die Klingenspitze.

  6. Führen Sie den Kopf der Ersatz-Schraube in die Öffnung ein.

  7. Schrauben Sie die Ersatz-Schraube entgegen dem Uhrzeigersinn ein. Führen Sie dabei das Schraubengewinde mit einem Finger, damit die Schraube nicht verkantet.
