Gilt für: Z4

Kühlflüssigkeit einfüllen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

→

→

→

→

→

→

→

HINWEIS

Schäden durch Nass-Bearbeitung mit ungeeigneter Kühlflüssigkeit

Wenn Sie die Maschine mit ungeeigneter Kühlflüssigkeit betreiben, können Maschine, Werkzeuge und Rohlinge beschädigt werden.

  • Bevor Sie einen Auftrag ausführen, stellen Sie sicher, dass die Kühlflüssigkeit sauber ist und ausreichend Kühlflüssigkeit vorhanden ist.
  • Verwenden Sie nur Kühlflüssigkeit, die den unten angegebenen Anforderungen entspricht.
  • Wenn Sie einen Kühlschmierstoff verwenden: Fügen Sie ausschließlich den Kühlschmierstoff Tec Liquid Pro zur Kühlflüssigkeit hinzu.
  • Wechseln Sie die Kühlflüssigkeit gemäß der Wartungstabelle. Reinigen Sie den Kühlflüssigkeitsbehälter, bevor Sie ihn auffüllen.
  • Wenn Sie ein Reinigungsmittel verwenden, achten Sie darauf, dass der Behälter frei von Rückständen ist.

Die Maschine benötigt Kühlflüssigkeit, die folgenden Anforderungen entspricht:

  • Trinkwasser
  • kein Zusatz von Chlor
  • kein destilliertes Wasser
  • kein kohlensäurehaltiges Wasser

Ohne ausreichend Kühlflüssigkeit im Behälter ist eine Nassbearbeitung nicht möglich. Die Maschine fordert Sie regelmäßig über den Touchscreen zum Wechsel der Kühlflüssigkeit auf. Sie finden die angemessenen Intervalle in der Wartungstabelle. Natürlich können Sie die Kühlflüssigkeit jederzeit wechseln.

In folgenden Fällen müssen Sie die Kühlflüssigkeit wechseln:

  • Der Flüssigkeitspegel liegt unter der min Markierung.
  • Das Wechselintervall der Wartungstabelle wurde überschritten.
  • Die Kühlflüssigkeit ist verschmutzt.
  • Bei starkem Geruch oder Biofilm auf der Kühlflüssigkeit.
  • Wenn Sie einen Kühlschmierstoff verwenden: Der pH-Wert liegt unter 9.

Jedes Mal, wenn Sie die Kühlflüssigkeit wechseln, müssen Sie auch den Behälter reinigen.

Der Kühlflüssigkeitsbehälter ist spülmaschinengeeignet. Wenn Sie einen Geschirrspüler verwenden, wählen Sie ein Reinigungsprogramm mit einer maximalen Temperatur von 70 °C. Um den Kühlflüssigkeitsfilter zu schützen, entfernen Sie diesen und reinigen ihn von Hand.

Vor jedem Auftrag müssen Sie den Siebkorb prüfen und ihn bei Bedarf leeren.

  1. Schließen Sie die Arbeitsraumtür.
  2. Öffnen Sie die Kombischublade.

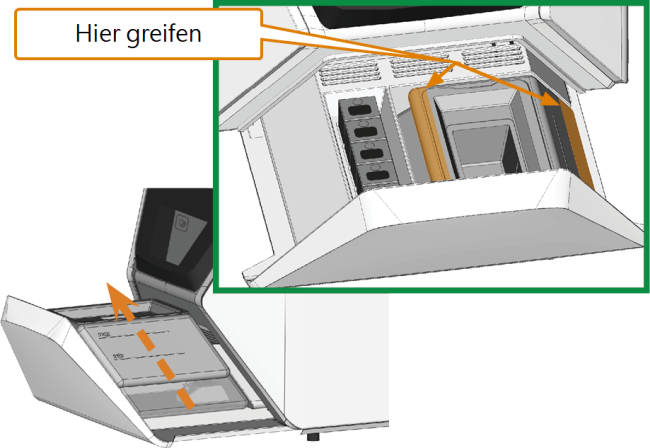

  3. Greifen Sie den Kühlflüssigkeitsbehälter an den in der folgenden Abbildung markierten Bereichen. Ziehen Sie ihn in Pfeilrichtung aus der Schublade heraus.

    4. Die Abdeckung des Kühlflüssigkeitsbehälters verhindert nicht, dass Kühlflüssigkeit beim Kippen ausläuft.



    Informationen zur Entsorgung der Kühlflüssigkeit und der Bearbeitungsrückstände:

  4. Falls sich Kühlflüssigkeit im Kühlflüssigkeitsbehälter befindet, leeren und reinigen Sie den Kühlflüssigkeitsbehälter.

    Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

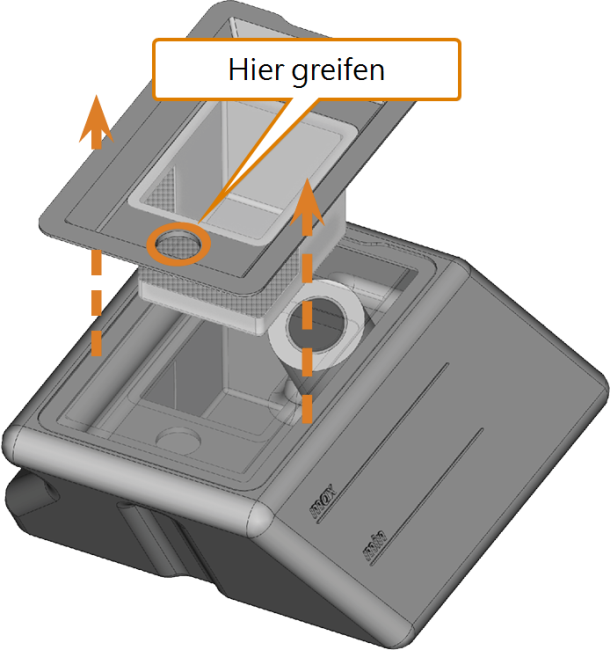

  5. Nehmen Sie die Abdeckung inklusive Siebkorb vom Kühlflüssigkeitsbehälter ab.

    6.

  6. Füllen Sie Kühlflüssigkeit bis zur Markierung max. in den Kühlflüssigkeitsbehälter ein.

  7. Bei der Bearbeitung von Titan-Rohlingen: Um höhere Standzeitwerte zu erreichen, können Sie den Kühlschmierstoff Tec Liquid Pro zur Kühlflüssigkeit hinzufügen. Das Mischungsverhältnis ist auf dem Flaschenetikett angegeben. Bestimmen Sie den pH-Wert der Kühlflüssigkeit. pH-Wert der Kühlflüssigkeit bestimmen

  8. Setzen Sie den Siebkorb in die Abdeckung des Behälters ein und legen Sie die Abdeckung auf den Behälter.

  9. Entfernen Sie Schmutz / Fremdkörper von der Kupplung des Kühlflüssigkeitsbehälters und dem Gegenstück in der Maschine.

    10. Die Kupplung im Behälter und deren Gegenpart (grün eingefärbt)

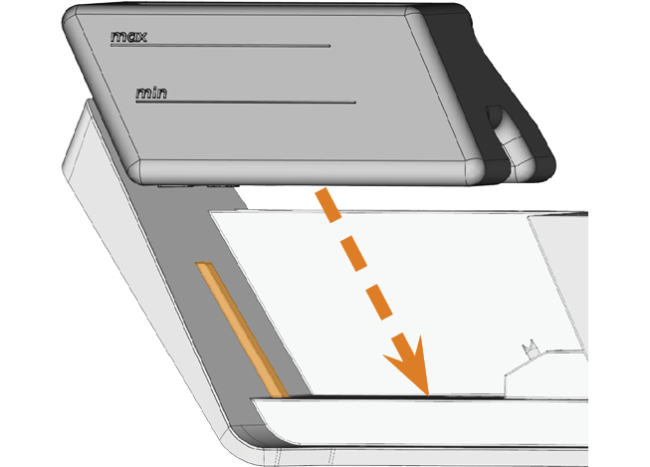

  10. Setzen Sie den Kühlflüssigkeitsbehälter mithilfe der Führungsschiene (orange markiert) in die Kombischublade ein.

    11.

  11. Drücken Sie den Kühlflüssigkeitsbehälter kräftig in seine Endposition.
    • Der Kühlflüssigkeitsbehälter ist mit dem Kühlflüssigkeitssystem über die Kupplung verbunden.
  12. Schließen Sie die Kombischublade.

Kühlschmierstoff

Bei der Bearbeitung von Titan-Rohlingen:

  • Um höhere Standzeitwerte zu erreichen, können Sie den Kühlschmierstoff Tec Liquid Pro zur Kühlflüssigkeit hinzufügen. Das Mischungsverhältnis ist auf dem Flaschenetikett angegeben. Bestimmen Sie den pH-Wert der Kühlflüssigkeit. pH-Wert der Kühlflüssigkeit bestimmen

Tec Liquid Pro ist bei Ihrem Kundendienst erhältlich.

pH-Wert der Kühlflüssigkeit bestimmen

Wenn Sie der Kühlflüssigkeit einen Kühlschmierstoff hinzugefügt haben, müssen Sie den pH-Wert der Kühlflüssigkeit überprüfen, um festzustellen, ob Sie sie austauschen müssen.

  • Ermitteln Sie den pH-Wert der Kühlflüssigkeit direkt nach dem Einfüllen des Kühlschmierstoffs und wenn Sie die Maschine 2 Tage lang nicht benutzt haben.
  • Gehen Sie wie folgt vor, um den pH-Wert der Kühlflüssigkeit mit Teststreifen zu bestimmen:

Teststreifen sind beim Kundendienst erhältlich.

  1. Halten Sie einen Teststreifen einige Sekunden lang in die Kühlflüssigkeit.
  2. Vergleichen Sie die Farben auf dem Teststreifen mit der Angabe auf der Dose der pH-Teststreifen.
    • Die Farben auf dem Teststreifen stimmen mit dem pH-Wert 9 auf dem Behälter überein.

Benutzter pH-Teststreifen (rechts) und Angaben auf dem Behälter

  1. Der pH-Wert wie auf der Dose angegeben
  2. Farben wie auf der Dose angegeben
  3. pH-Teststreifen, der für das Prüfen der Kühlflüssigkeit verwendet wurde
  • Falls der pH-Wert unter 9 liegt oder wenn das Wechselintervall in der Wartungstabelle überschritten wurde, tauschen Sie die Kühlflüssigkeit aus.
