Gilt für: R5

Maschinenüberblick

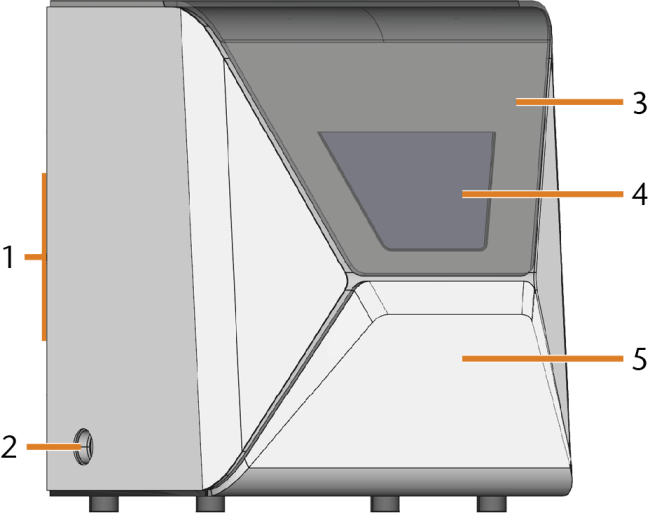

Vorderseite der Maschine



  1. Anschlusspanel und Hauptschalter auf der Rückseite

    Rückseite der Maschine

  2. Sauganschluss für die Absauganlage

  3. Arbeitsraumtür

    Arbeitsraumtür

  4. Sichtfenster zum Arbeitsraum

  5. Kombifach

    Kombifach

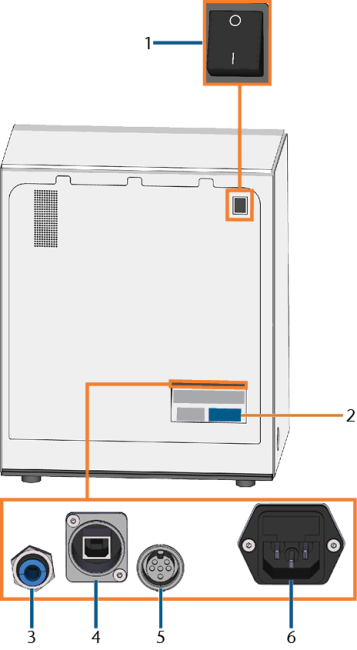

Rückseite der Maschine



  1. Hauptschalter
  2. Typenschild
  3. Druckluftanschluss
  4. Netzwerkanschluss (Ethernet RJ-45)
  5. Absaugschnittstelle (6 Pins, IEC 61076-2-106)
  6. Stromanschluss inklusive Glassicherung T6,3A L250V

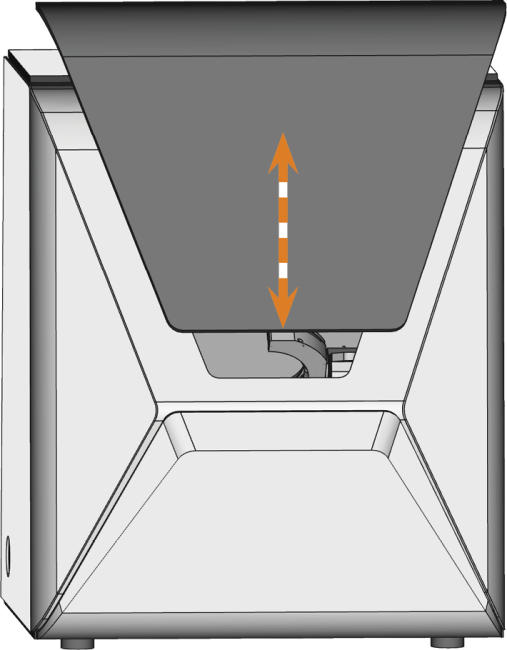

Arbeitsraumtür

Die Arbeitsraumtür verschließt den Arbeitsraum und schützt so den Benutzer während des Betriebs vor Verletzungen.

Die Arbeitsraumtür ist elektrisch betrieben. Sie können die Tür mit DentalCNC öffnen und schließen. Sie können die Tür nicht öffnen, wenn die Maschine ausgeschaltet ist oder wenn die Achsen verfahren.



Kombifach

Das Kombifach enthält die folgenden Komponenten:

Sie öffnen und schließen das Kombifach mit DentalCNC.


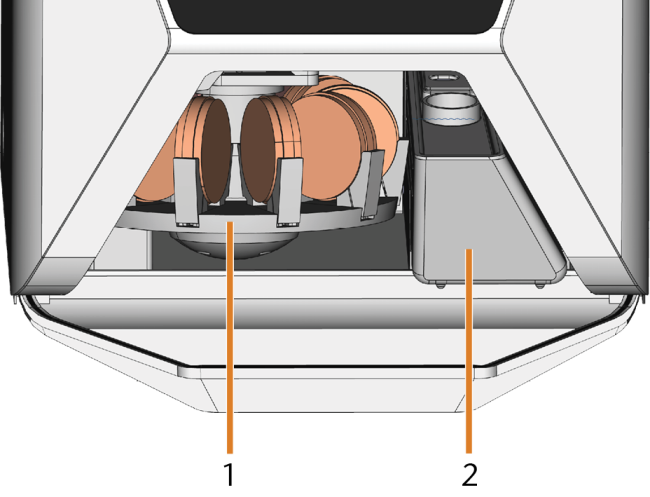

Das geöffnete Kombifach (Ronden nicht mitgeliefert)

  1. RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren.
  2. Kühlflüssigkeitsbehälter

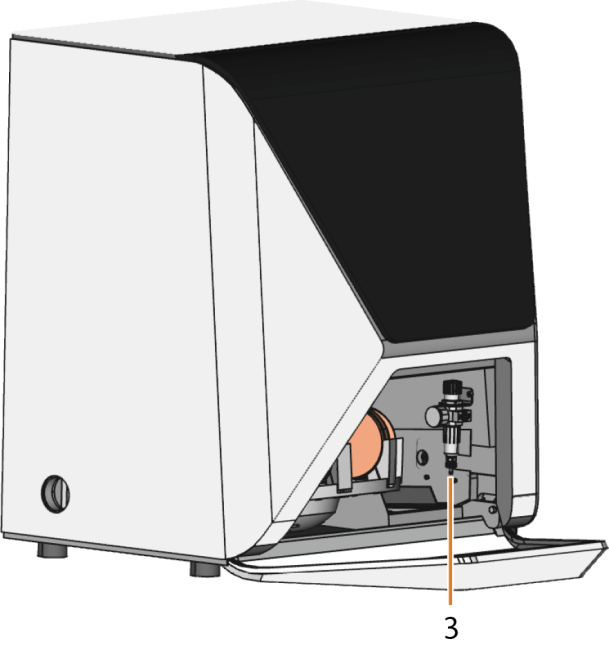

  3. Druckminderer (Position abhängig von der Baureihe)

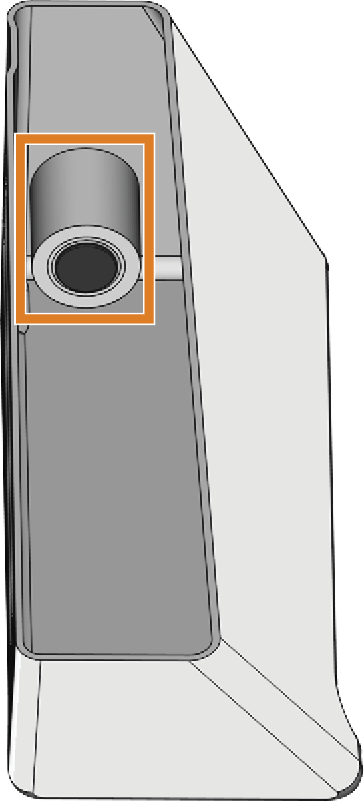

Kühlflüssigkeitsfilter

Der Kühlflüssigkeitsfilter befindet sich im Kühlflüssigkeitsbehälter.



Arbeitsraum

Sie können Rohlinge und Werkzeuge in den Arbeitsraum einsetzen. Dort bearbeitet die Maschine die Rohlinge.



  1. Webcam
  2. Rohlingswechslerklappe
  3. Auslass für die Kühlflüssigkeit
  4. Rohlingshalter; Drehachse A
  5. Spindel
  6. Messtaster
  7. Rechte Ionensprühdüse
  8. Werkzeugmagazin
  9. Notüberlauf
  10. Absaugöffnung
  11. Linke Ionensprühdüse

Farben der Arbeitsraumbeleuchtung

Farbe

Status

Weiß

Die Maschine ist betriebsbereit.

Sie können die Arbeitsraumtür öffnen.

Blau

Die Maschine arbeitet.

Die Arbeitsraumtür ist verschlossen.

Rot

Eine Maschinenstörung ist aufgetreten.

Die Arbeitsraumtür ist verschlossen.

CAM-Rechner

Um mit der Maschine zu arbeiten, verwenden Sie einen Windows®-Rechner („CAM-RechnerGeschlossen Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem DentalCAM und DentalCNC laufen.“) und speziell dafür entwickelte Software („FertigungssoftwareGeschlossen Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC.”). Die FertigungssoftwareGeschlossen Ausdruck für das Softwarepaket aus DentalCAM und DentalCNC. besteht aus den folgenden Komponenten:

  • DentalCAMEine CAM Anwendung, um virtuelle Rohlinge („Aufträge“) zu erstellen und zu berechnen
  • DentalCNCEine CNC Anwendung, um Aufträge zu bearbeiten und die Maschine zu warten.

Zur Erstellung und Gestaltung der Dentalarbeiten benötigen Sie zusätzlich ein CAD-Programm (separat im Fachhandel erhältlich).

Sie möchten vielleicht die Übersicht über den Workflow von DentalCAM und DentalCNC lesen.

Achsen

Diese Maschine hat 5 Achsen: 3 Linearachsen und 2 Drehachsen.

Linearachsen

Die Spindel verfährt entlang dieser Achsen.

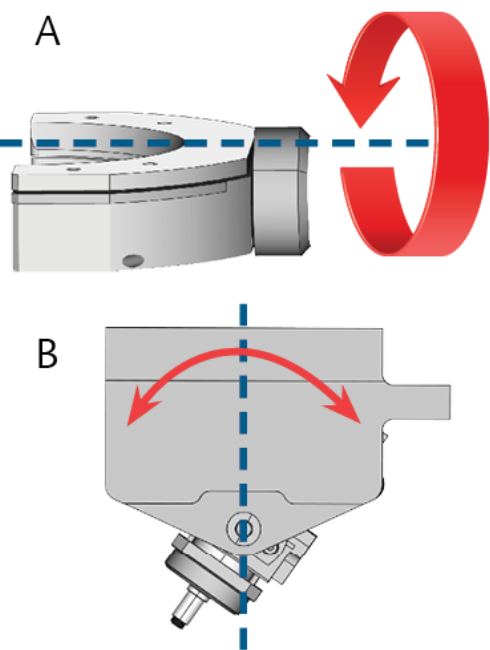

Drehachsen

Der Rohlingshalter dreht sich um diese Achsen.



Typenschild und Seriennummer

Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle: Rückseite der Maschine
