Maschinenüberblick

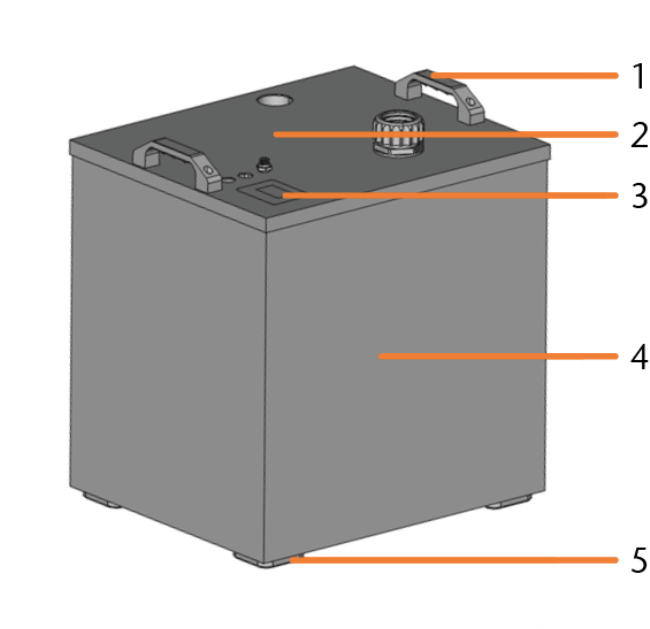

Vorderseite der Maschine
- Haltegriff
- Moduleinsatz
- Display
- Gehäuse
- Gehäusefuß / Rolle
Moduleinsatz
- Feinfilterbehälter
- Kühlflüssigkeitspumpe
- Grobfilterschublade
- Stützfuß
- Flachfaltenfilter
- Messstation

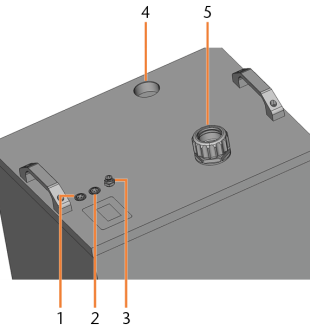

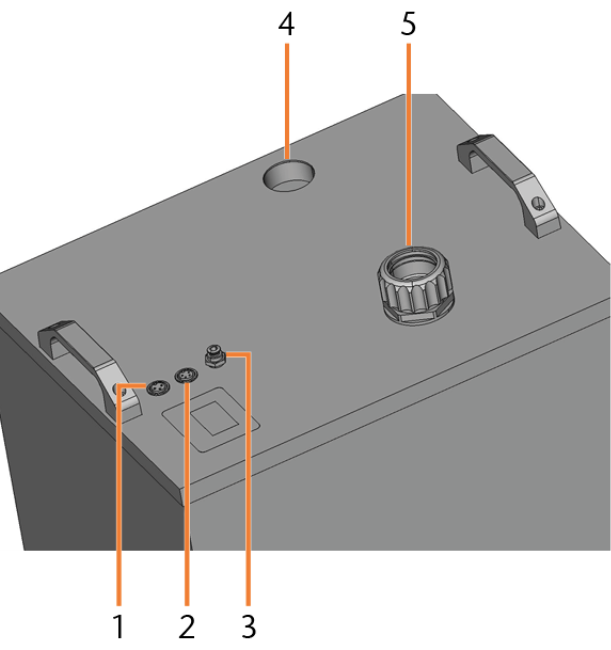

Anschlusspanel
- Stromanschluss
- Schalteingang für die Kühlflüssigkeitspumpe
- Kühlflüssigkeitsanschluss
- Anschluss für den Absaugschlauch
- Anschluss für den Verbindungsschlauch
Display
Das Display zeigt Ihnen auf einen Blick alle wichtigen Daten des Nass-Schleif-Moduls an:
-
Füllhöhe der Kühlflüssigkeit
-
Betriebsstunden
-
Steuerungsversion
-
Status der Kühlflüssigkeitspumpe
|
Füllhöhe |
Displayfarbe | Auswirkung | Beispielbild |
|---|---|---|---|
|
> 120 % > ca. 200 mm |
Rot blinkend |
Kühlflüssigkeitspumpe startet nicht |
|
|
120 - 101 % ca. 200 -180 mm |
Gelb |
- |
|
|
100 - 41 % ca. 180 -110 mm |
Grün |
- |
|
|
40 - 16 % ca. 110 -80 mm |
Gelb |
Intervallwarnton unter 30 % |
|
|
15 % ca. 80 mm |
Rot |
Kühlflüssigkeitspumpe stoppt, durchgehender Warnton |
|
Ein Unterschied von 10 % auf dem Display entspricht einem Unterschied von 1 l Flüssigkeit.
Typenschild und Seriennummer
Das Typenschild der Maschine enthält Angaben zur Identifikation wie etwa die Seriennummer. Sie finden das Typenschild und die Seriennummer der Maschine an der folgenden Stelle: Vorderseite der Maschine
