Gilt für: Nass-Schleif-Modul

Filter reinigen oder tauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

GEFAHR

Stromschlag durch Flüssigkeit

Wenn Flüssigkeit auf stromführende Teile trifft ist das Risiko eines Stromschlags deutlich erhöht.

  • Trennen Sie das Nass-Schleif-Modul immer von der Stromquelle, bevor Sie den Moduleinsatz abnehmen.

  • Falls Sie den Kühlfüssigkeitsschlauch entfernen wollen, ziehen Sie ihn immer aus dem Nass-Schleif-Modul, nicht aus der Fräsmaschine.

Grobfilter reinigen

  1. Nehmen Sie den Moduleinsatz aus dem Gehäuse und stellen Sie ihn aufrecht ab.

  2. Entnehmen Sie die Grobfilterschublade und entsorgen Sie das Restmaterial. Entsorgung

  3. Waschen Sie die Grobfiltermatte aus.

  4. Sie können die Grobfiltermatte wiederverwenden, solange die Poren nicht verstopft und noch durchlässig für Flüssigkeit sind.

  5. Setzen Sie die Grobfiltermatte in die Grobfilterschublade ein.

  6. Reinigen Sie den Flüssigkeitsbehälter mit einem Tuch.

  7. Setzen Sie die Grobfilterschublade wieder ein.

  8. Setzen Sie den Moduleinsatz in das Gehäuse.

Feinfilterpatrone austauschen

  1. Nehmen Sie den Moduleinsatz aus dem Gehäuse und stellen Sie ihn aufrecht ab.

  2. Nehmen Sie den Montageschlüssel für den Filterwechsel und schrauben Sie den Feinfilterbehälter im Uhrzeigersinn heraus.

  3. Entsorgen Sie die Flüssigkeit im Feinfilterbehälter.

  4. Entnehmen Sie die Feinfilterpatrone und den Dichtring des Feinfilterbehälters und entsorgen Sie diese.

  5. Falls verschmutzt: Reinigen Sie den Feinfilterbehälter. Reinigen Sie die Nut des Dichtrings gründlich.

  6. Setzen Sie eine neue Feinfilterpatrone ein.

  7. Geben Sie Leitungswasser in den Feinfilterbehälter (bis ca. 10 mm unter den Rand).

  8. Setzen Sie einen neuen Dichtring ein.

  9. Achten Sie darauf, dass die Feinfilterpatrone mittig ausgerichtet ist und schrauben Sie den Feinfilterbehälter wieder fest ein.

    ACHTUNG! Schrauben Sie den Feinfilterbehälter mit dem Montageschlüssel fest. Schrauben Sie den Feinfilterbehälter nicht nur mit der Hand an, da das System sonst nicht luftdicht ist.

  10. Setzen Sie den Moduleinsatz in das Gehäuse.

  11. Aktivieren Sie die Kühlflüssigkeitspumpe in dentalcnc. Warten Sie bis Kühlflüssigkeit aus den Spindeldüsen austritt.

Flachfaltenfilter reinigen

  1. Nehmen Sie den Moduleinsatz aus dem Gehäuse und stellen Sie ihn aufrecht ab.

  2. Entfernen Sie die 4 Flügelmuttern rund um den Flachfaltenfilter.

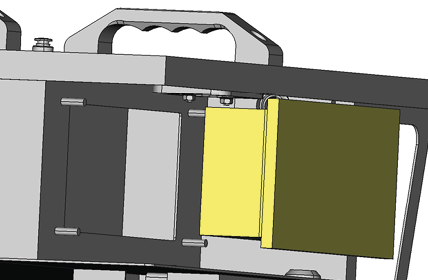

  3. Nehmen Sie die 2 Leisten ab und entnehmen Sie den Flachfaltenfilter (gelb markiert).



  4. Reinigen Sie den Flachfaltenfilter und die Öffnung der Labyrinthluftführung mit einem Staubsauger.

  5. Setzen Sie den Flachfaltenfilter wieder ein.

  6. Schrauben Sie die Flügelmuttern fest.

  7. Setzen Sie den Moduleinsatz in das Gehäuse.
