Gilt für: N4+

Kühlflüssigkeit wechseln und den Kühlflüssigkeitsbehälter reinigen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

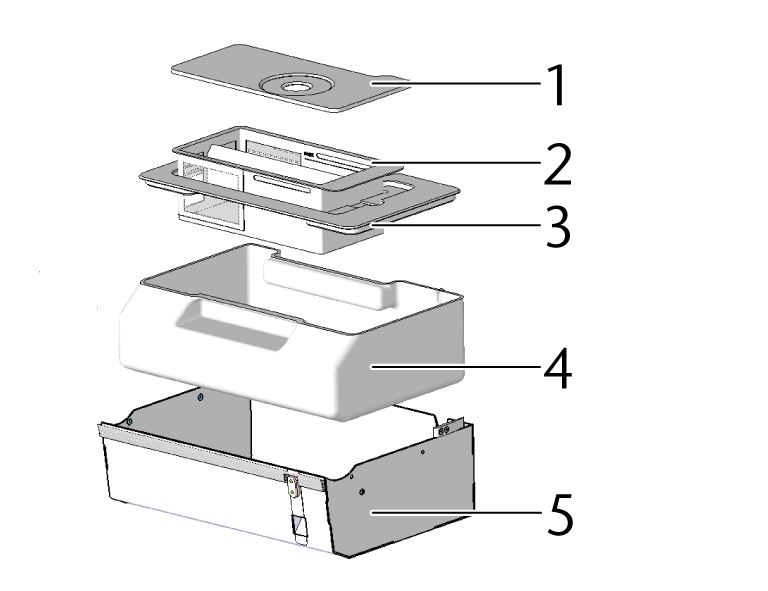

Aufbau Kühlflüssigkeitsschublade



  1. Siebkorbabdeckung*
  2. Siebkorb
  3. Kühlflüssigkeitsbehälter-Abdeckung
  4. Kühlflüssigkeitsbehälter
  5. Kühlflüssigkeitsschublade

* Nicht alle Maschinen enthalten eine Siebkorbabdeckung.

Vorbereitung

  1. Halten Sie bereit:

    • Auffangbehälter für ca. 10 l

    • Reinigungsbürste

    • Wasser zum Reinigen des Kühlflüssigkeitsbehälters

    • Reinigungspinsel

    • Aktivkohle-Pellets und Ersatz-Feinfilter (optional)

    • Einen milden Reiniger (optional)

  2. Stellen Sie sicher, dass ausreichend Kühlflüssigkeit verfügbar ist.

  3. Öffnen Sie die Kühlflüssigkeitsschublade.
  4. Heben Sie den Kühlflüssigkeitsbehälter aus der Schublade heraus.

    5. Die Abdeckung des Kühlflüssigkeitsbehälters verhindert nicht, dass Kühlflüssigkeit beim Kippen ausläuft.

    Seriennummer N4PD...

    Seriennummer N4PF...

Siebkorb reinigen

  1. Falls vorhanden: Nehmen Sie die Siebkorbabdeckung ab.

  2. Nehmen Sie die Abdeckung inklusive Siebkorb vom Kühlflüssigkeitsbehälter ab.

    3.

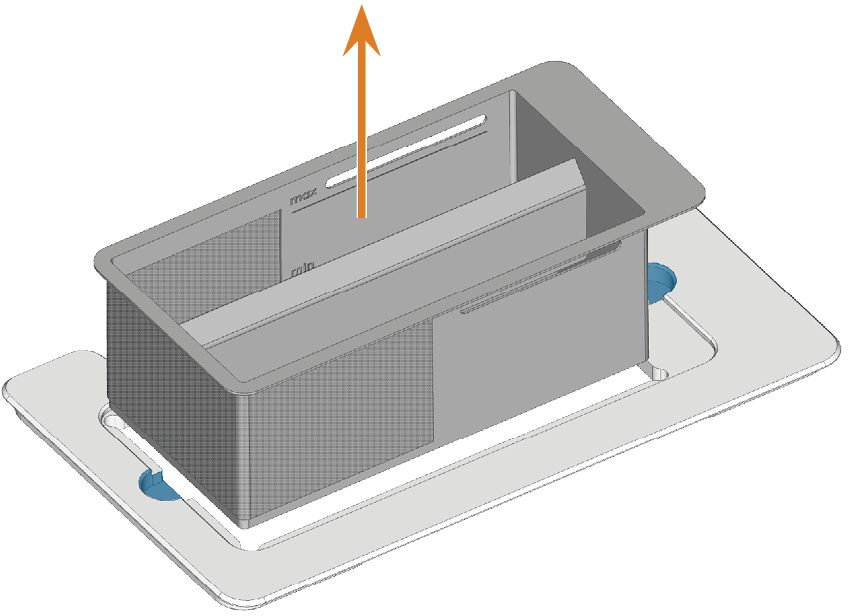

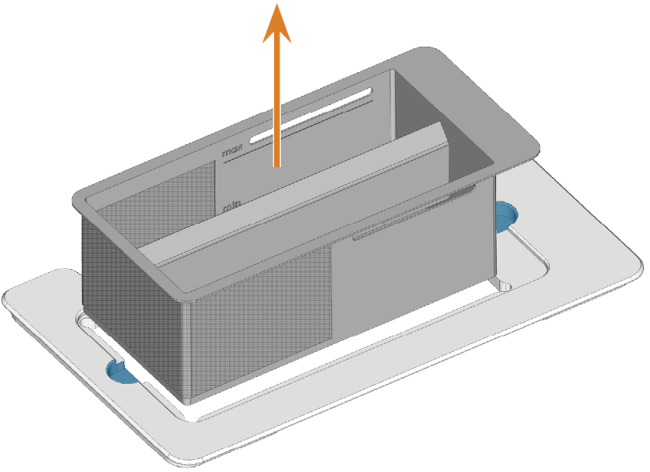

  3. Heben Sie den Siebkorb aus der Abdeckung.

    4.

  4. Reinigen Sie den Siebkorb:

    1. Klopfen Sie den Inhalt des Siebkorbs in den Auffangbehälter aus.

    2. Während Sie den Siebkorb unter fließendem Wasser abspülen, reinigen Sie ihn gründlich mit der Reinigungsbürste.

Kühlflüssigkeitsfilter reinigen und Aktivkohle-Pellets austauschen

Es gibt folgende Varianten des Kühlflüssigkeitsfilters:

Variante B



  1. Feinfilter
  2. Kappe des Aktivkohlefilters
  3. Aktivkohlefilter
  4. Maschenfilter

Variante C



  1. Feinfilter
  2. Kappe des Aktivkohlefilters
  3. Aktivkohlefilter
  4. Filtergehäuse
Variante Aktuell Filterfixierung Mutter erforderlich?

B

Nein

geschraubt

Ja*

C

Ja

geschraubt

Ja*

*Eine zusätzliche Mutter fixiert die Kupplung des Kühlflüssigkeitsbehälters, auf die der Filter geschraubt wird. Die Mutter wird mit dem Ersatzteil geliefert.

  • Ältere Varianten sind eventuell nicht mehr als Ersatzteil erhältlich.

  • Alle Varianten sind mit allen Kühlflüssigkeitsbehältern kompatibel.

    1. Ziehen Sie den Feinfilter ab.

    2. Lösen Sie das Filtergehäuse durch eine Drehbewegung und schrauben Sie es ab.





    3. Spülen Sie das Filtergehäuse rückseitig mit fließendem Wasser durch.

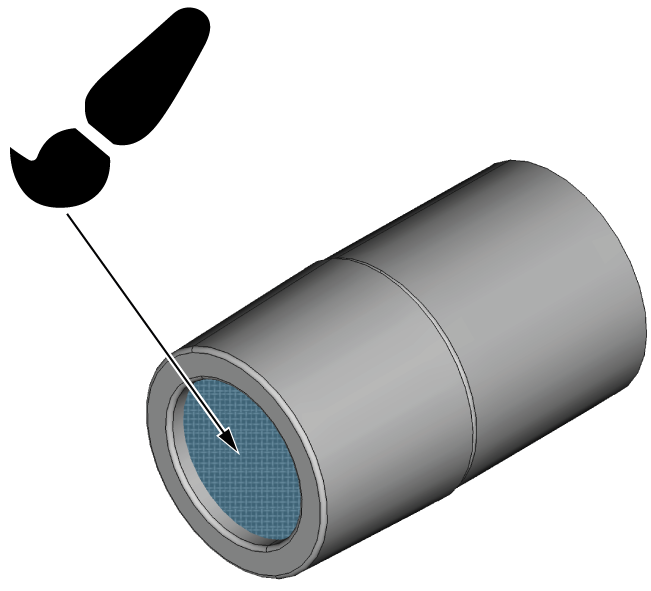

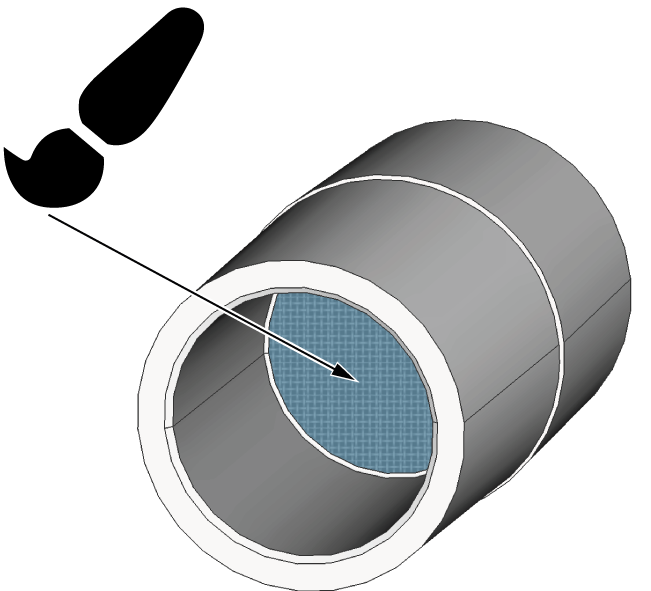

    4. Reinigen Sie den äußeren und inneren Maschenfilter mit einem Pinsel.





    5. Falls Sie die Aktivkohle-Pellets laut Intervall gemäß Wartungstabelle austauschen müssen, tun Sie Folgendes:

      1. Entfernen Sie die Aktivkohlefilter-Kappe durch gleichzeitiges Drehen und Ziehen vom Filtergehäuse.

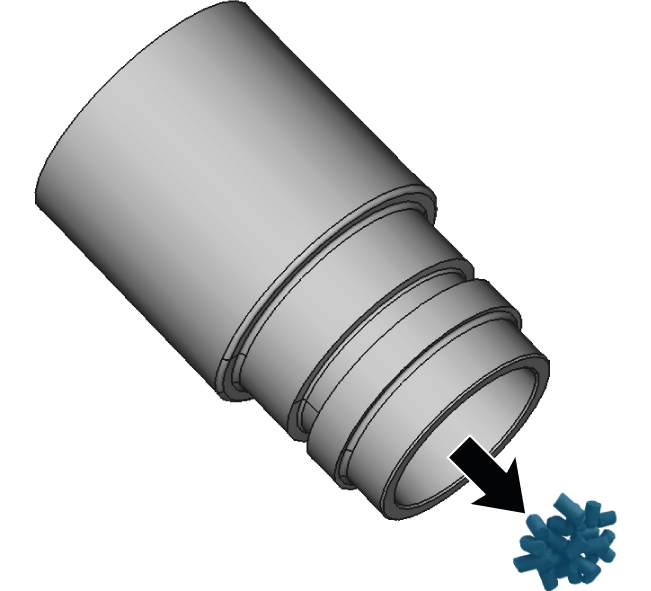

      2. Leeren Sie den Aktivkohlefilter. Entsorgen Sie die Aktivkohle-Pellets.

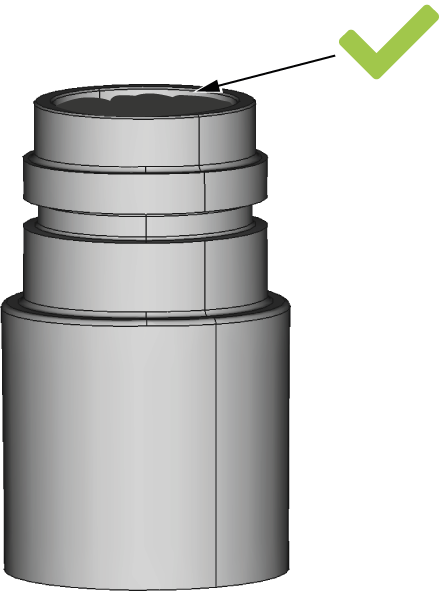

      3. Füllen Sie neue Aktivkohle-Pellets bis ca. 1 mm unter den Rand in den Aktivkohlefilter.

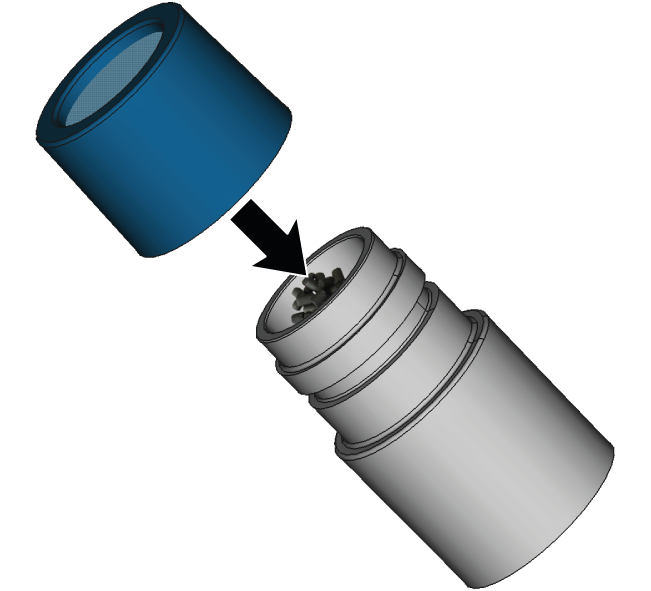

      4. Fixieren Sie die Aktivkohlefilter-Kappe durch gleichzeitiges Drehen und Drücken am Filtergehäuse.

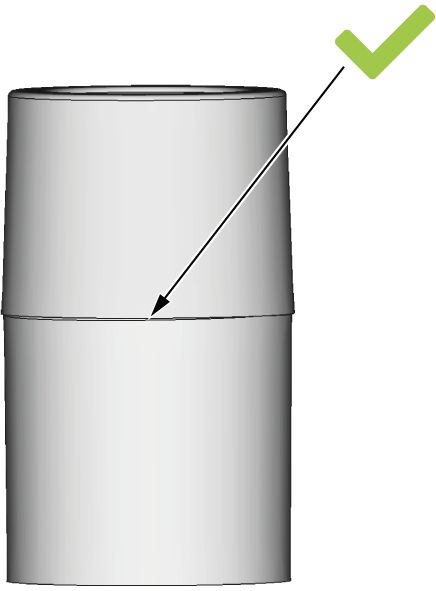

        • Die Aktivkohlefilter-Kappe sitzt bündig auf dem Filtergehäuse.

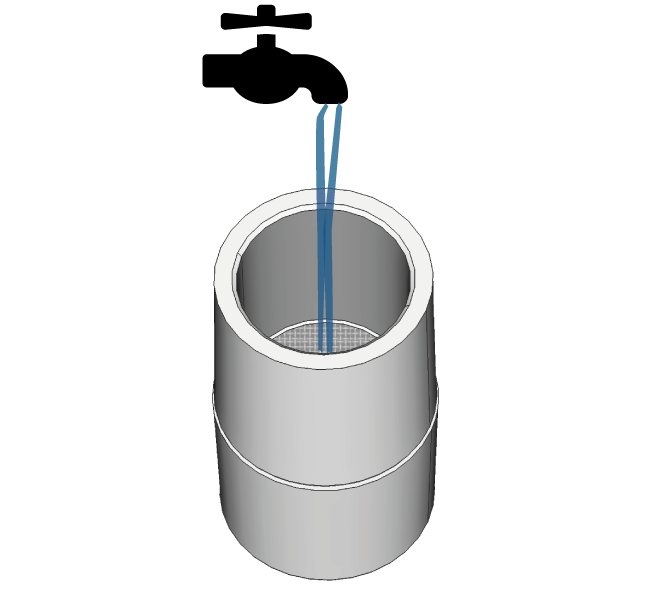

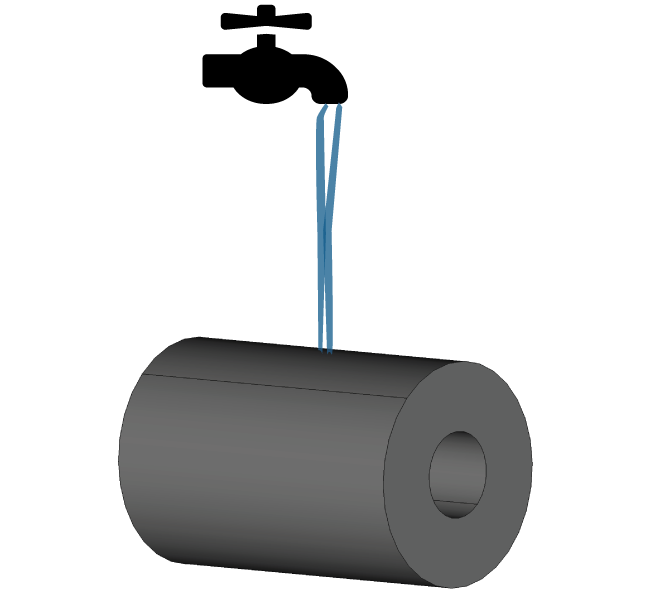

      5. Falls Sie die Aktivkohle-Pellets nicht getauscht haben, reinigen Sie den Feinfilter vorsichtig unter fließendem Wasser.



        Falls Sie die Aktivkohle-Pellets getauscht haben, halten Sie einen Ersatz-Feinfilter bereit.

      6. Empfehlung: Reinigen Sie die Kupplung des Kühlflüssigkeitsbehälters.

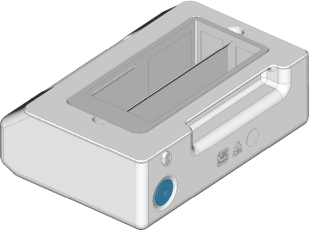

        Kupplung des Kühlflüssigkeitsbehälters reinigen oder tauschen

      7. Schrauben Sie das Filtergehäuse auf die Kupplung im Kühlflüssigkeitsbehälter.

      8. Schieben Sie den gereinigten Feinfilter oder den Ersatz-Feinfilter auf das Filtergehäuse. Stellen Sie sicher, dass der Feinfilter das Filtergehäuse vollständig bedeckt.





    HINWEIS! Beschädigung des Kühlflüssigkeitsfilters durch falsches Lösen

  1. Greifen Sie das Filtergehäuse am Metallring und lösen Sie es durch eine Drehbewegung.

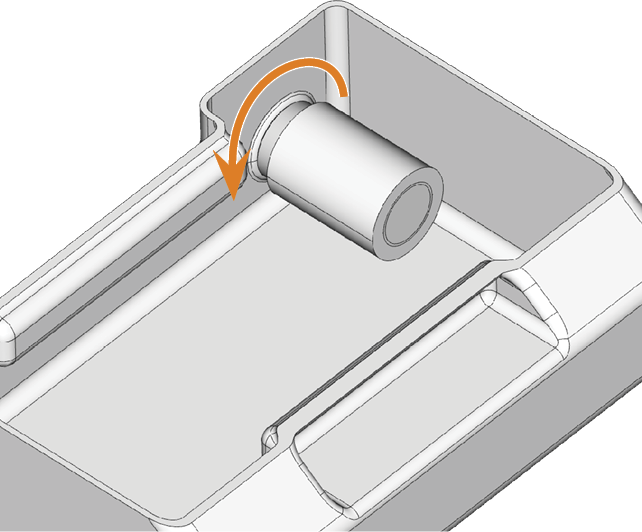

  2. Schrauben Sie das Filtergehäuse ab.

    3.

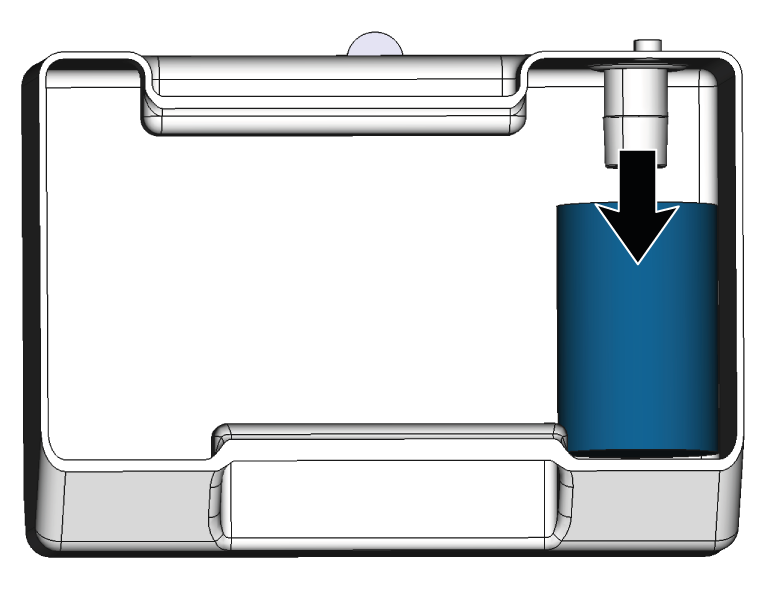

    1. Entfernen Sie den Feinfilter, indem Sie das obere Ende ein wenig strecken und es mit beiden Händen gerade vom Filter abziehen.



    2. Falls Sie die Aktivkohle-Pellets laut Intervall gemäß Wartungstabelle austauschen müssen, tun Sie Folgendes:

      1. Schrauben Sie die Aktivkohlefilterkappe vom Filter ab.



      2. Leeren Sie den Aktivkohlefilter. Entsorgen Sie die Aktivkohle-Pellets.

      3. Reinigen Sie den Kohlefilter und trocknen Sie ihn mit einem Tuch.

      4. Füllen Sie neue Aktivkohle-Pellets in den Aktivkohlefilter.



      5. Verschließen Sie den Kohlefilter fest mit der Kappe.

        6. HINWEIS! Beschädigung des Feinfilters durch zu starkes Reiben

      6. Falls Sie die Aktivkohle-Pellets nicht getauscht haben, reinigen Sie den Feinfilter vorsichtig unter fließendem Wasser.

        Falls Sie die Aktivkohle-Pellets getauscht haben, halten Sie einen Ersatz-Feinfilter bereit.

      7. Empfehlung: Reinigen Sie die Kupplung des Kühlflüssigkeitsbehälters.

        Kupplung des Kühlflüssigkeitsbehälters reinigen oder tauschen

      8. Schieben Sie den gereinigten Feinfilter oder den Ersatz-Feinfilter auf das Filtergehäuse.

        • Stellen Sie sicher, dass der Feinfilter den Filter vollständig bedeckt.

        • Falls der Feinfilter zu lang ist, schneiden Sie ihn auf die Länge Ihres Kühlflüssigkeitsfilters zurecht.

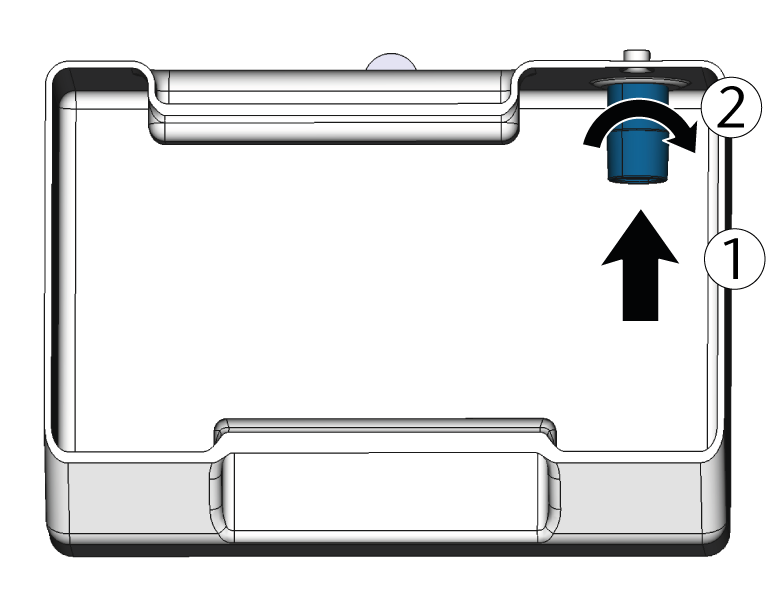

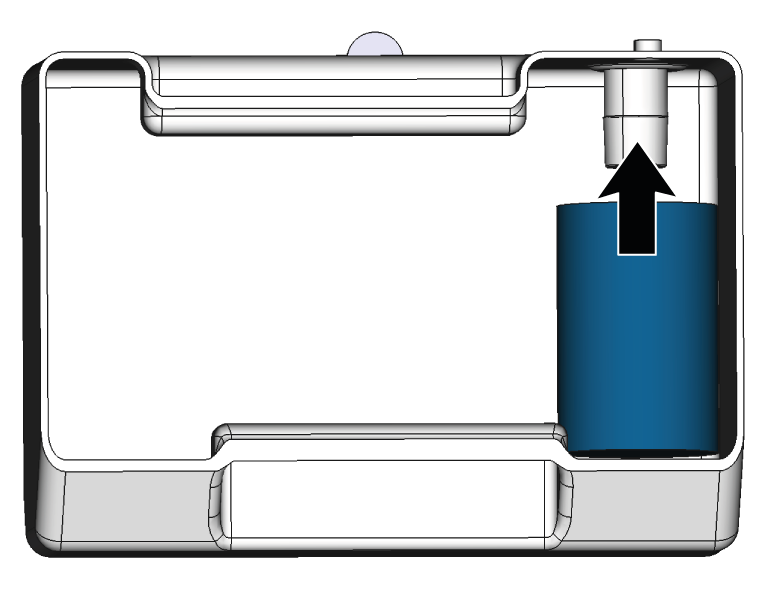

      9. Schrauben Sie den Feinfilter auf die Kupplung im Kühlflüssigkeitsbehälter.

Kühlflüssigkeitsbehälter reinigen

  1. Entleeren Sie den Inhalt des Kühlflüssigkeitsbehälters in den Auffangbehälter.
  2. Reinigen Sie den Kühlflüssigkeitsbehälter gründlich mit der Reinigungsbürste.

  3. Entleeren Sie das schmutzige Wasser in den Auffangbehälter.

    Falls Sie Reinigungsmittel verwendet haben, stellen Sie sicher, dass sich keine Rückstände davon im Kühlflüssigkeitsbehälter befinden.

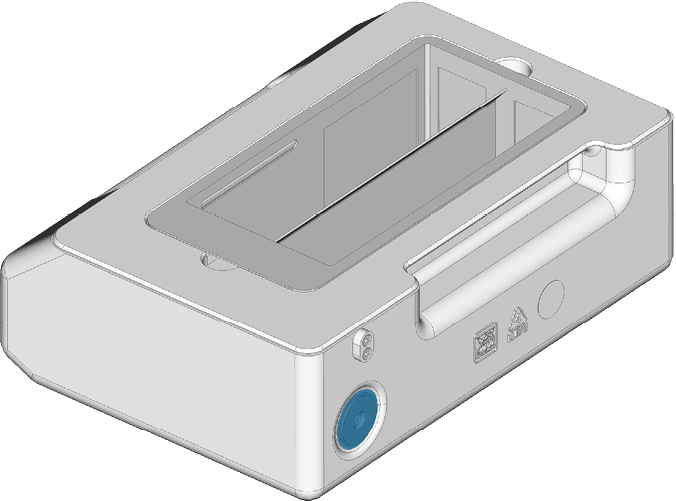

  4. Entfernen Sie Schmutz / Fremdkörper von der Kupplung (blau markiert) des Kühlflüssigkeitsbehälters.



  5. Falls vorhanden: Reinigen Sie die Siebkorbabdeckung.

Wartung abschließen

  1. Setzen Sie die Abdeckung auf den Kühlflüssigkeitsbehälter.

  2. Setzen Sie den Siebkorb in die Kühlfüssigkeitsbehälter-Abdeckung.

  3. Falls vorhanden: Legen Sie die Siebkorbabdeckung auf den Kühlflüssigkeitsbehälter.

  4. Füllen Sie Kühlflüssigkeit ein.

  5. Setzen Sie den Kühlflüssigkeitsbehälter in die Schublade.



  6. Schließen Sie die Kühlflüssigkeitsschublade.
