Gilt für: E5

Auspacken und Positionieren

Aufstellort wählen

Der Aufstellort muss die Grenzwerte und Anforderungen im Kapitel Technische Daten erfüllen.

Technische Daten

Maschine auspacken

1. Durchtrennen Sie die Umreifungsbänder. Entfernen Sie die Umreifungsbänder.
2. Greifen Sie den Karton an den Griffmulden. Heben Sie den Karton von der Palette.

3. Platzieren Sie den Transportkarton auf einer Oberfläche, die das Gewicht tragen kann.

   • Die Pfeile des Transportlage-Aufklebers müssen nach oben zeigen.

   • Sie benötigen an der Vorderseite des Kartons einen freien Raum von mindestens 60 x 80 x 80 cm / 24 x 32 x 32 in (B/T/H).

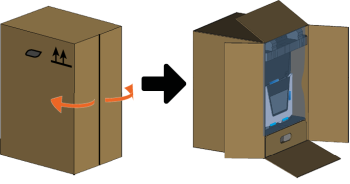

4. Durchtrennen Sie den Kartonverschluss und öffnen Sie den Karton.













5.



ACHTUNG! Gehäuseschäden durch Ziehen am Gehäuse

6. Die Maschine steht auf einem separaten Einleger. Greifen Sie den Einleger am Griff und ziehen Sie die Maschine aus dem Karton.

7. Durchtrennen Sie den Verschluss der blauen Transportschutzhaube an der Maschinenvorderseite.

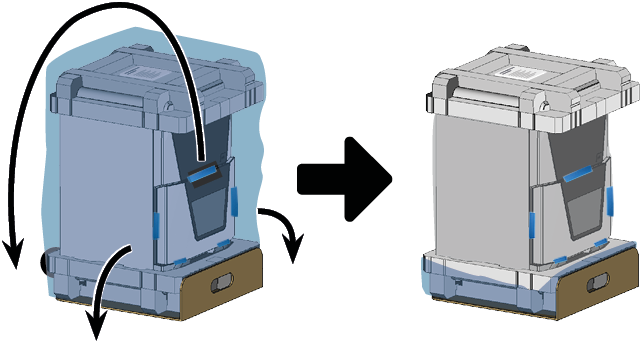

8. Ziehen Sie die Transportschutzhaube nach hinten über die Maschine. Drücken Sie die Transportschutzhaube an allen Seiten nach unten, bis die Oberseite des Unterpolsters frei liegt.

9. Nehmen Sie die Dokumente aus dem Oberpolster.

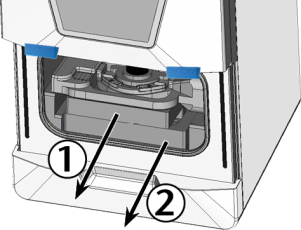

10. Ziehen Sie die Zubehörkartons jeweils aus dem Oberpolster und dem Unterpolster.













11. Entfernen Sie das Oberpolster von der Maschine.





12. Ziehen Sie die Gehäuseschutzhaube nach oben von der Maschine.

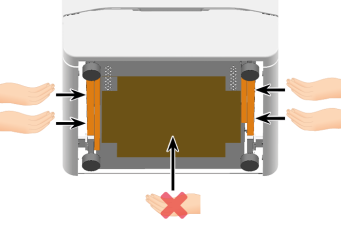

13. Greifen Sie in die linken und rechten Griffmulden im Unterpolster.

    • Greifen Sie nicht das Stück Pappe unterhalb der Maschine.

    • Schieben Sie die Hände soweit unter die Maschine, dass Sie die Griffe an der Maschinenunterseite sicher umfassen.





14. Heben Sie die Maschine aus dem Unterpolster.

15. Platzieren Sie sie auf einer Oberfläche, die das Maschinengewicht tragen kann.

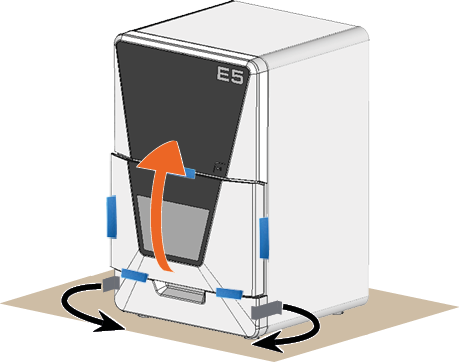

16. Ziehen Sie die Klebebänder an der linken und rechten Seite der unteren Serviceabdeckung ab.

17. Öffnen Sie die Arbeitsraumtür.

18. ACHTUNG! Stellen Sie sicher, dass die folgenden Sicherheitsabstände immer eingehalten werden.





    Ansicht von oben



    Blauer Bereich: Arbeitsbereich

    Seitenansicht





ACHTUNG! Beschädigung des A-B-Achsmoduls sowie der Spindel durch Drehen des A-B-Achsmoduls

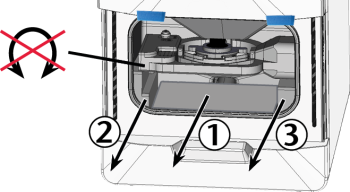

19. Ziehen Sie 5 Teile der Transportsicherung aus dem Arbeitsraum, ohne das A-B-Achsmodul zu drehen:

    1. Entfernen Sie die mittleren Teile von oben nach unten.

    2. Neigen Sie das linke Teil nach innen und entfernen Sie es. Entfernen Sie das rechte Teil auf dieselbe Weise.









• Im Arbeitsraum verbleibt nur die Spindelsicherung im Rohlingshalter als Teil der Transportsicherung.

  Die Spindelsicherung entfernen Sie bei der Inbetriebnahme.

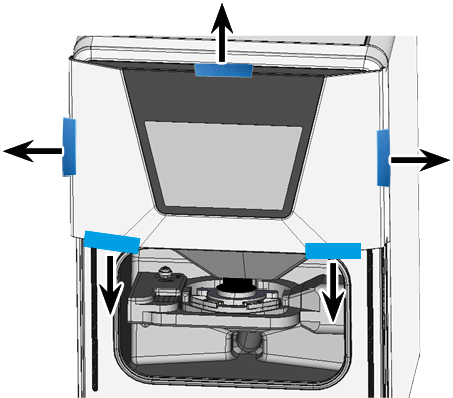

20. Entfernen Sie die Arbeitsraumtür-Stopper.

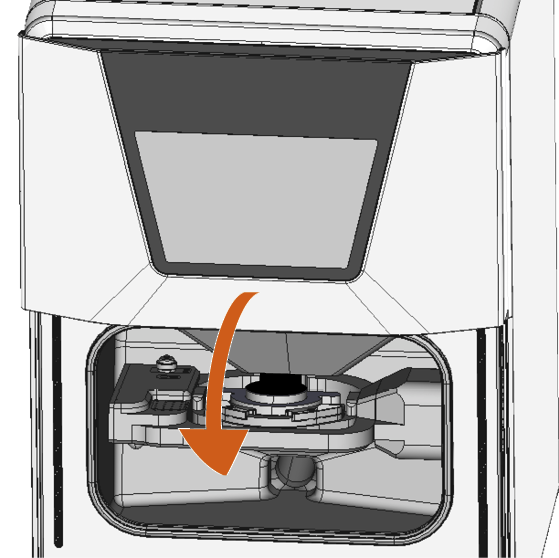

21. Schließen Sie die Arbeitsraumtür.

    Nur mit geschlossener Arbeitsraumtür ist eine Inbetriebnahme möglich.









• Die Arbeitsraumtür ist verriegelt. Sie können diese erst wieder nach der Installation öffnen.

  Bei Notfällen:  Not-Öffnung der Arbeitsraumtür

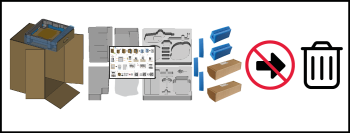

22. Bewahren Sie alle Teile der Transportsicherung und des Verpackungssets für eventuelle Service-Einsendungen auf.
