Gilt für: E5

Fixierriegel und Spannblöcke der oberen Serviceabdeckung austauschen

Falls die obere Serviceabdeckung nicht mehr hält, tauschen Sie die Fixierriegel und bei Bedarf die Spannblöcke aus.

    1. Halten Sie bereit:

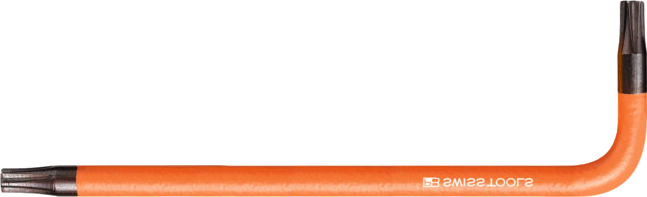

      • Winkelschraubendreher TX10

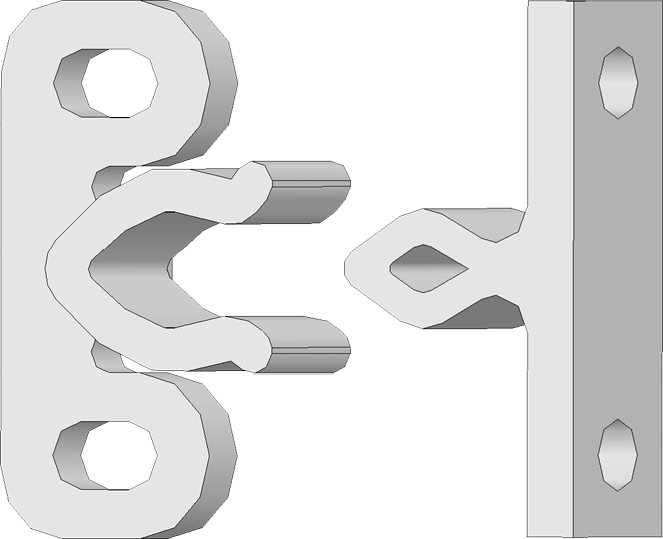

      • Ersatz-Fixierriegel, Anzahl nach Bedarf, maximal 2

        Getrennter Riegel: Buchse links, Stecker rechts

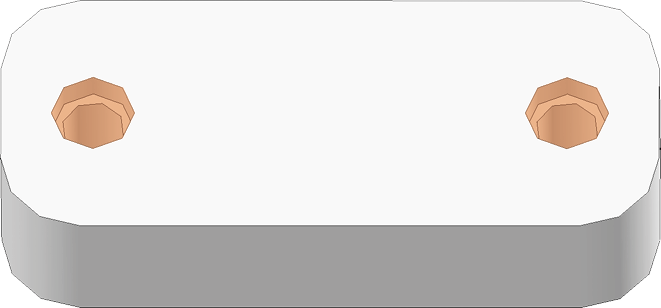

      • Ersatz-Spannblöcke (optional), Anzahl nach Bedarf, maximal 2

        Schraubenlöcher orange markiert

    2. Schließen Sie die Arbeitsraumtür.

    3. Beenden Sie DentalCNC.

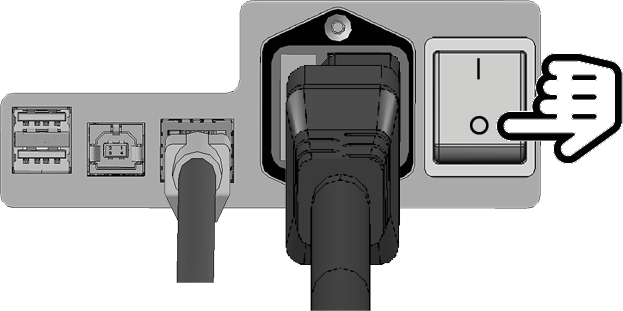

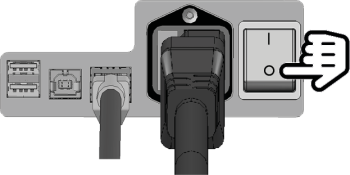

    4. Schalten Sie die Maschine am Hauptschalter aus.







  1. Entfernen Sie die obere Serviceabdeckung:

    1. Greifen Sie in die Vertiefung an der linken und rechten Seite der Serviceabdeckung.

    2. Heben Sie die Serviceabdeckung aus den Haltern.





  2. Schrauben Sie die 4 Schrauben, die die Sicherheitsabdeckung fixieren, mit dem Drehmomentschraubendreher 1,5 Nm heraus.

  3. Entfernen Sie die Sicherheitsabdeckung.





  4. Tauschen Sie die Stecker der beschädigten Fixierriegel an der Serviceabdeckung aus:

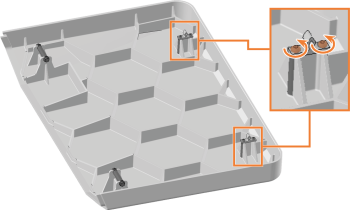

    1. Lösen Sie die 2 Schrauben und entfernen Sie die Stecker.

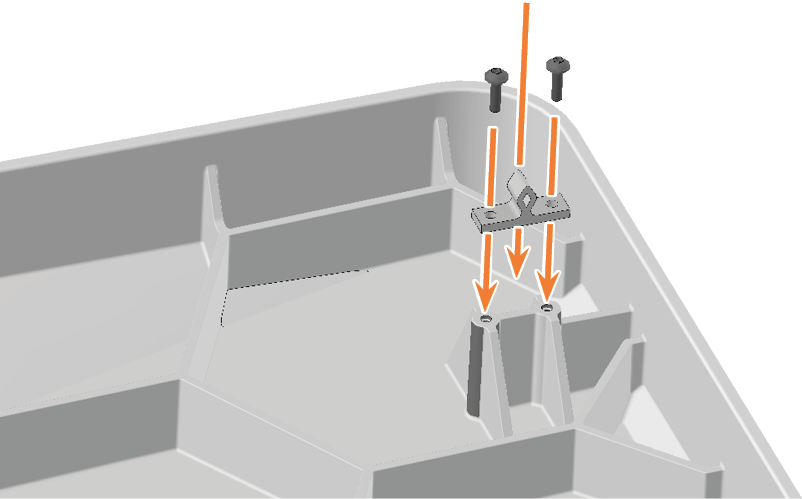

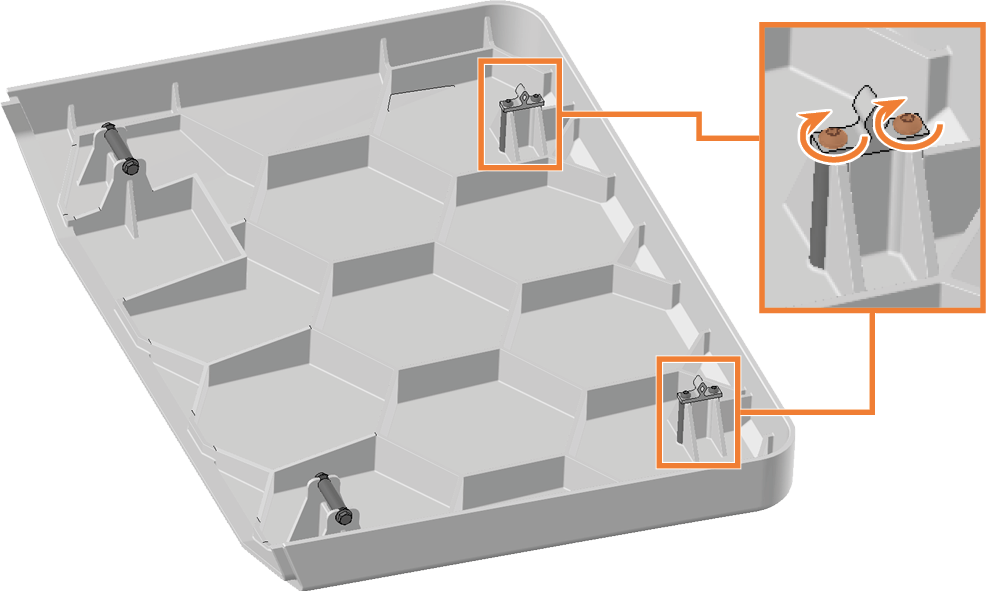

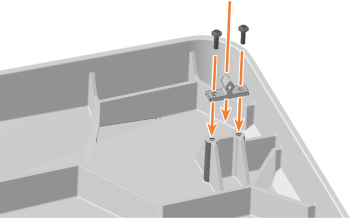

    2. Schrauben Sie die Ersatzstecker in gleicher Position an.

    5.







  5. Tauschen Sie die Buchsen der beschädigten Fixierriegel an der Sicherheitsabdeckung aus:

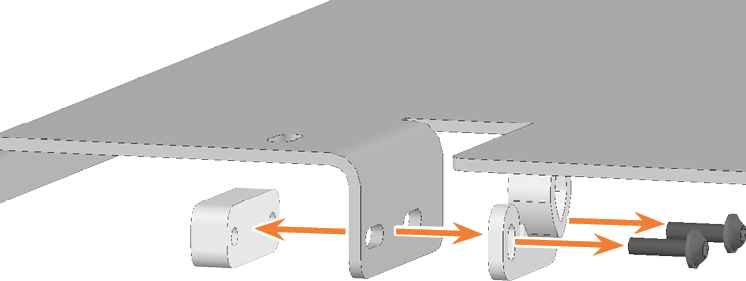

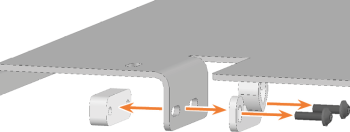

    1. Lösen Sie die 2 Schrauben und entfernen Sie die Buchsen und die Spannblöcke.

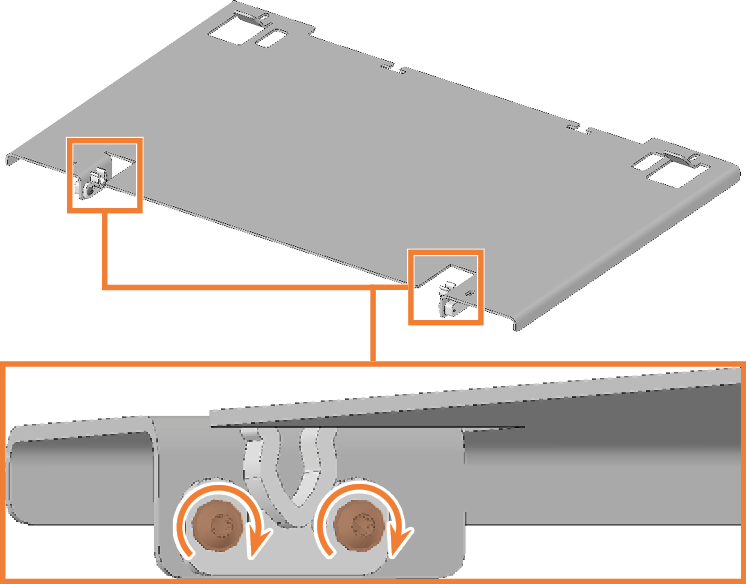

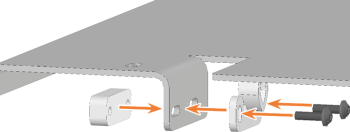

    2. Schrauben Sie die Ersatzbuchsen und Spannblöcke in gleicher Position an.

      Verwenden Sie bei Bedarf Ersatzspannblöcke.

    6.







  6. Positionieren Sie die Sicherheitsabdeckung so, dass die 4 Schraubenlöcher über den 4 Schraubenlöchern im Maschinengehäuse liegen.

  7. Schrauben Sie die Sicherheitsabdeckung mit dem Drehmoment-Schraubendreher 1,5 Nm an das Maschinengehäuse an.

    8.





  8. Bringen Sie die obere Serviceabdeckung an:

    1. Setzen Sie die Bolzen (orange markiert) der Serviceabdeckung in die Halterungen (grün markiert) an der Sicherheitsabdeckung ein.

    2. Kippen Sie die Serviceabdeckung zur Maschine, bis sie einrastet.
