Gilt für: E5

Fixierriegel und Spannblöcke der unteren Serviceabdeckung austauschen

Falls die untere Serviceabdeckung nicht mehr hält, tauschen Sie die Fixierriegel und bei Bedarf die Spannblöcke aus.

    1. Halten Sie bereit:

      • Winkelschraubendreher TX10



      • Ersatz-Fixierriegel, Anzahl nach Bedarf, maximal 4

        Getrennter Riegel: Buchse links, Stecker rechts

      • Ersatz-Spannblöcke (optional), Anzahl nach Bedarf, maximal 4

        Schraubenlöcher orange markiert

    2. Schließen Sie die Arbeitsraumtür.

  1. Entfernen Sie die untere Serviceabdeckung:

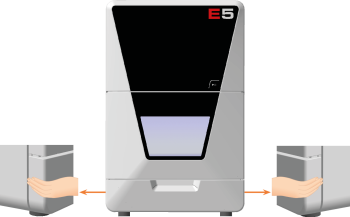

    1. Greifen Sie an die linke und rechte Seite der Abdeckung.

    2. Ziehen Sie die Abdeckung nach vorne.





  2. Tauschen Sie die Stecker der beschädigten Fixierriegel an der Serviceabdeckung aus:

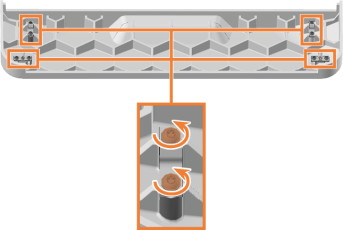

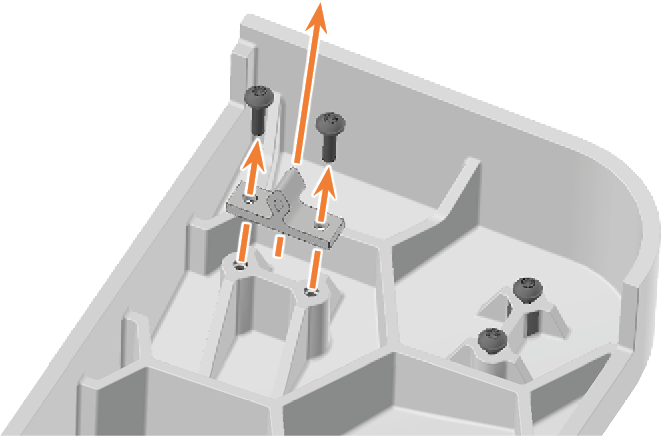

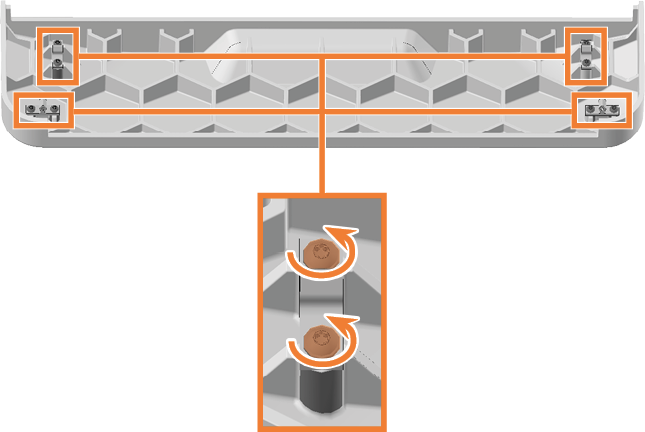

    1. Lösen Sie die 2 Schrauben und entfernen Sie die Stecker.

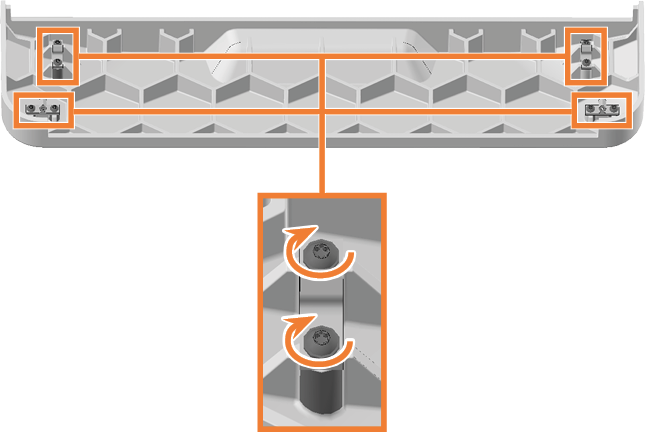

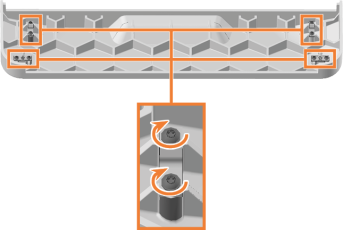

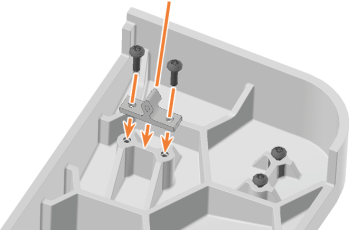

    2. Schrauben Sie die Ersatzstecker in gleicher Position an.

    3.







  3. Tauschen Sie die Buchsen der beschädigten Fixierriegel am Maschinengehäuse aus:

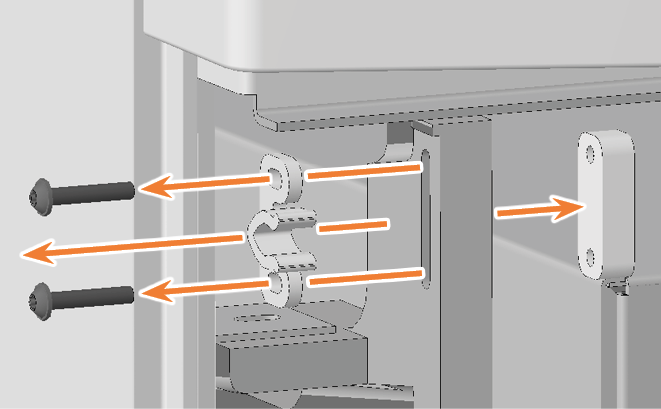

    1. Lösen Sie die 2 Schrauben und entfernen Sie die Buchsen und die Spannblöcke.

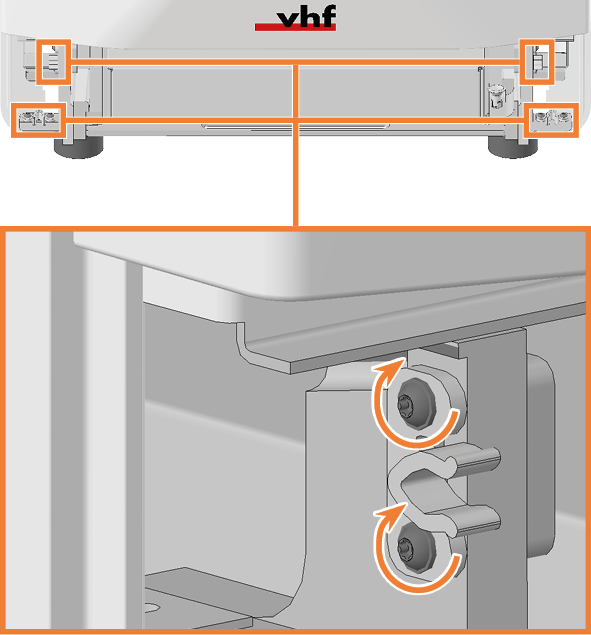

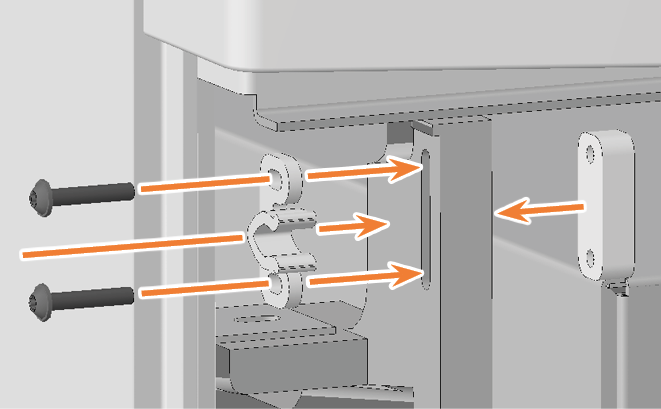

    2. Schrauben Sie die Ersatzbuchsen und Spannblöcke in gleicher Position an.

      Verwenden Sie bei Bedarf Ersatzspannblöcke.

    4.







  4. Installieren Sie die untere Serviceabdeckung:

    1. Legen Sie die obere Kante der Abdeckung auf die Positionierleiste oberhalb des Systemmodulschachts.

    2. Kippen Sie die untere Hälfte der Abdeckung zur Maschine.

    3. Drücken Sie die Abdeckung, bis sie einrastet.
