Gilt für: E5

Rohlingshalter austauschen

Sie können den Rohlingshalter sowie die Spannvorrichtungen am Rohlingshalter unabhängig voneinander entfernen und installieren.

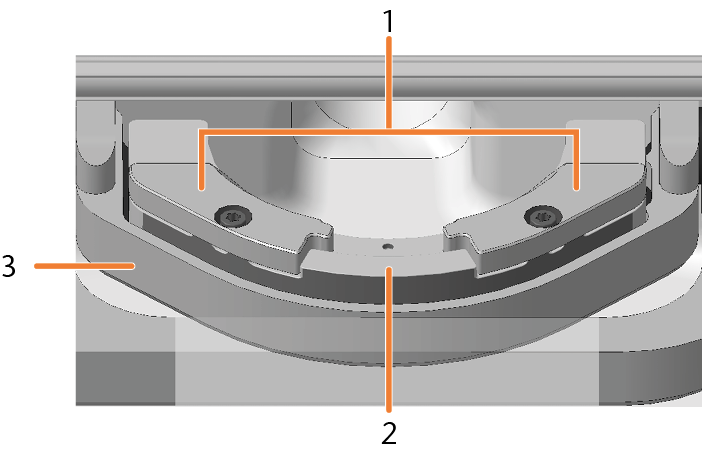

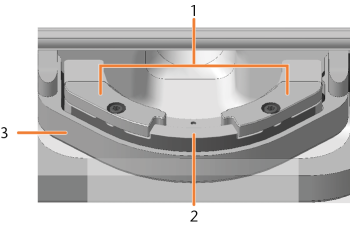

Komponenten des Rohlingshalters

  1. Spannvorrichtungen

  2. Rohlingshalter

  3. Rohlingshalterträger

Rohlingshalter austauschen

Der Rohlingshalter ist mit dem Rohlingshalterträger verschraubt.

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

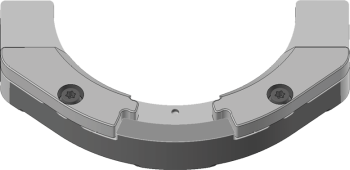

    • Ersatzrohlingshalter

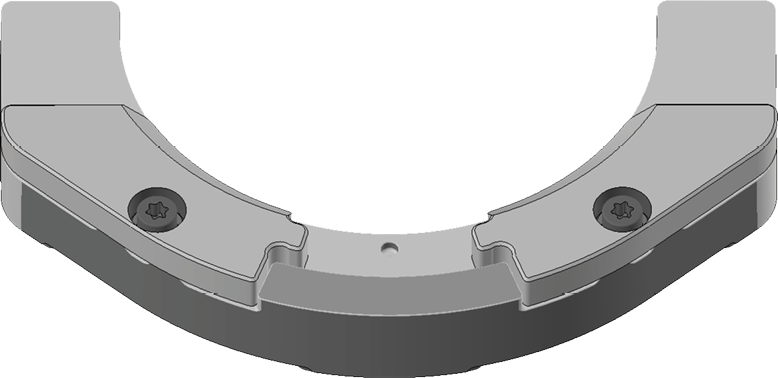

      Standardrohlingshalter – andere Ausführungen möglich

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20



    • 1 x Spitzes Werkzeug (z.B. Schraubendreher) falls die Fixierschrauben mit Abdeckkappen bedeckt sind



      •

  2. Schließen Sie die Arbeitsraumtür.



  3. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.
  4. Beenden Sie DentalCNC.

  5. Öffnen Sie die Arbeitsraumtür.

  6. Schalten Sie die Maschine am Hauptschalter aus.

    7.





  7. VORSICHT!Tragen Sie Handschuhe.

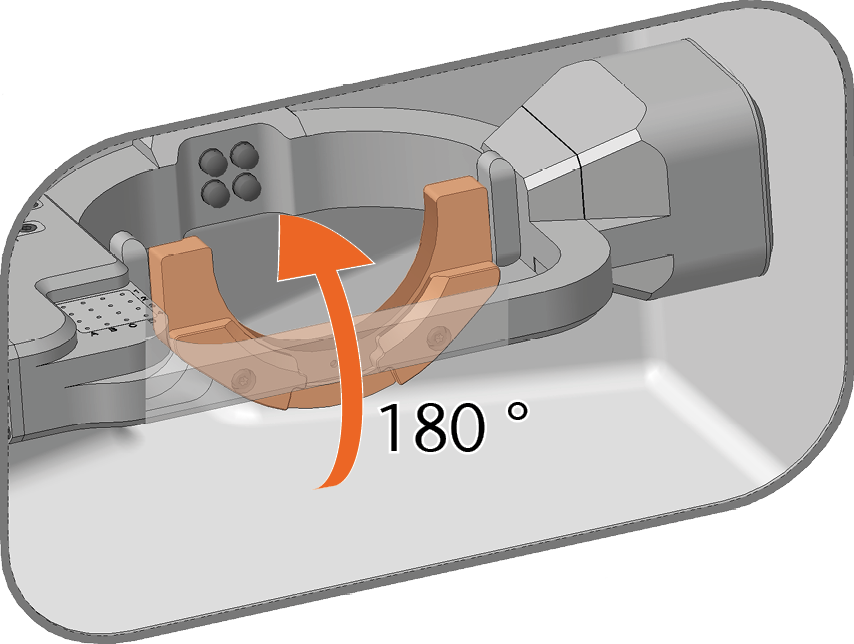

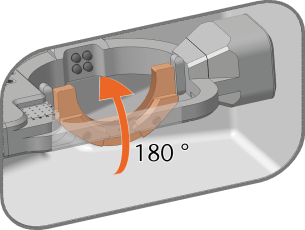

  8. Drehen Sie den Rohlingshalter vorsichtig um 180 ° nach oben.

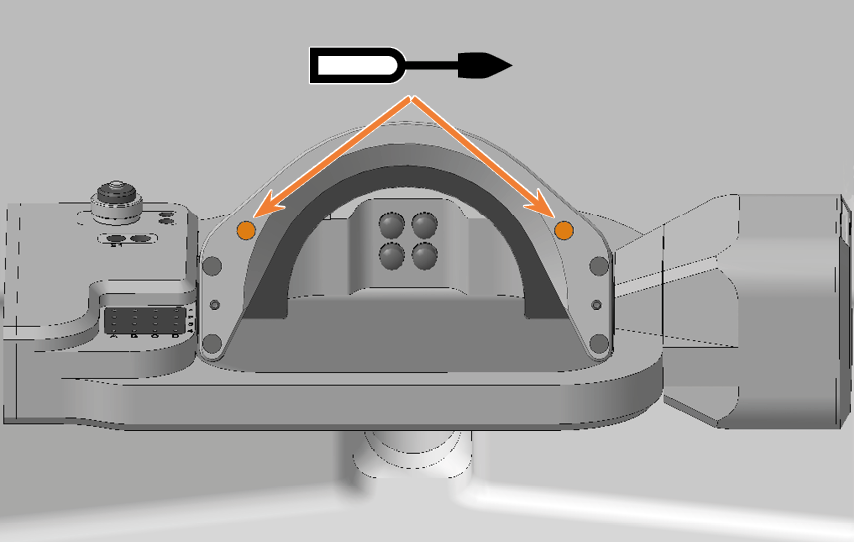

  9. Falls die 2 Schrauben auf der Rückseite des Rohlingshalters mit Abdeckkappen (orange markiert) bedeckt sind:

    1. Durchstechen Sie die Abdeckkappen mit dem spitzen Werkzeug.

    2. Hebeln Sie die Abdeckkappen heraus.

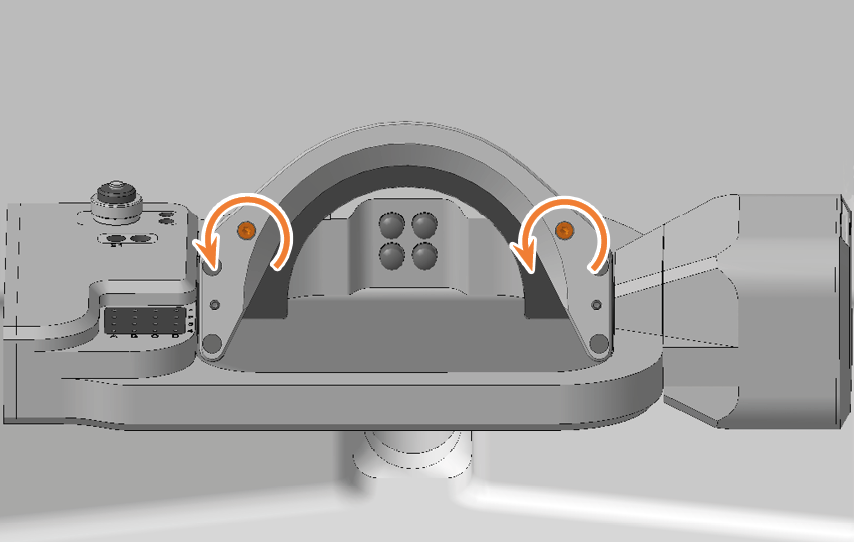

  10. Schrauben Sie die 2 Schrauben auf der Rückseite des Rohlingshalters heraus.

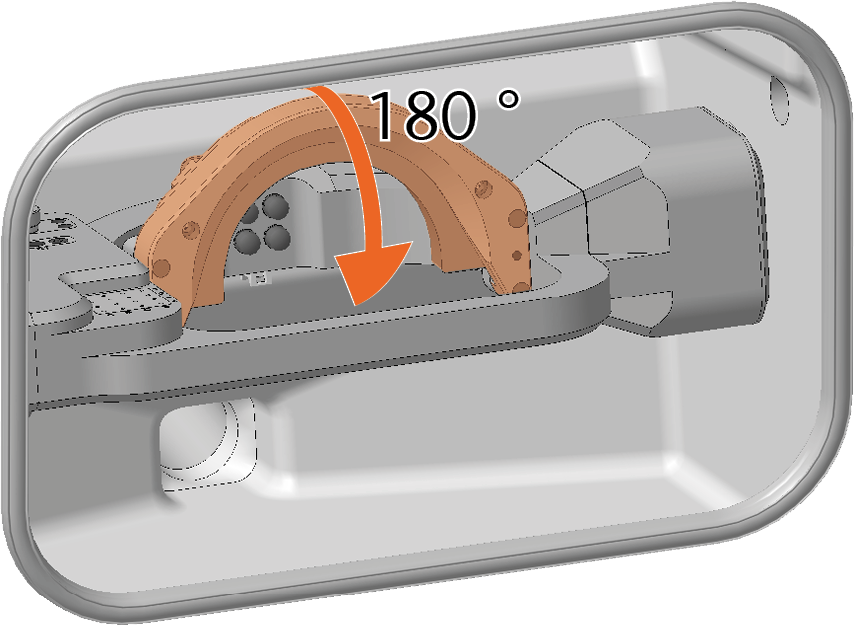

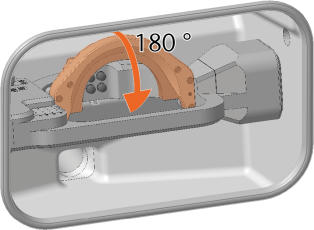

  11. Halten Sie den Rohlingshalter fest. Drehen Sie den Rohlingshalter vorsichtig um 180 ° nach unten.

    Abdeckkappen (orange markiert) sind nur bei einigen Maschinen angebracht

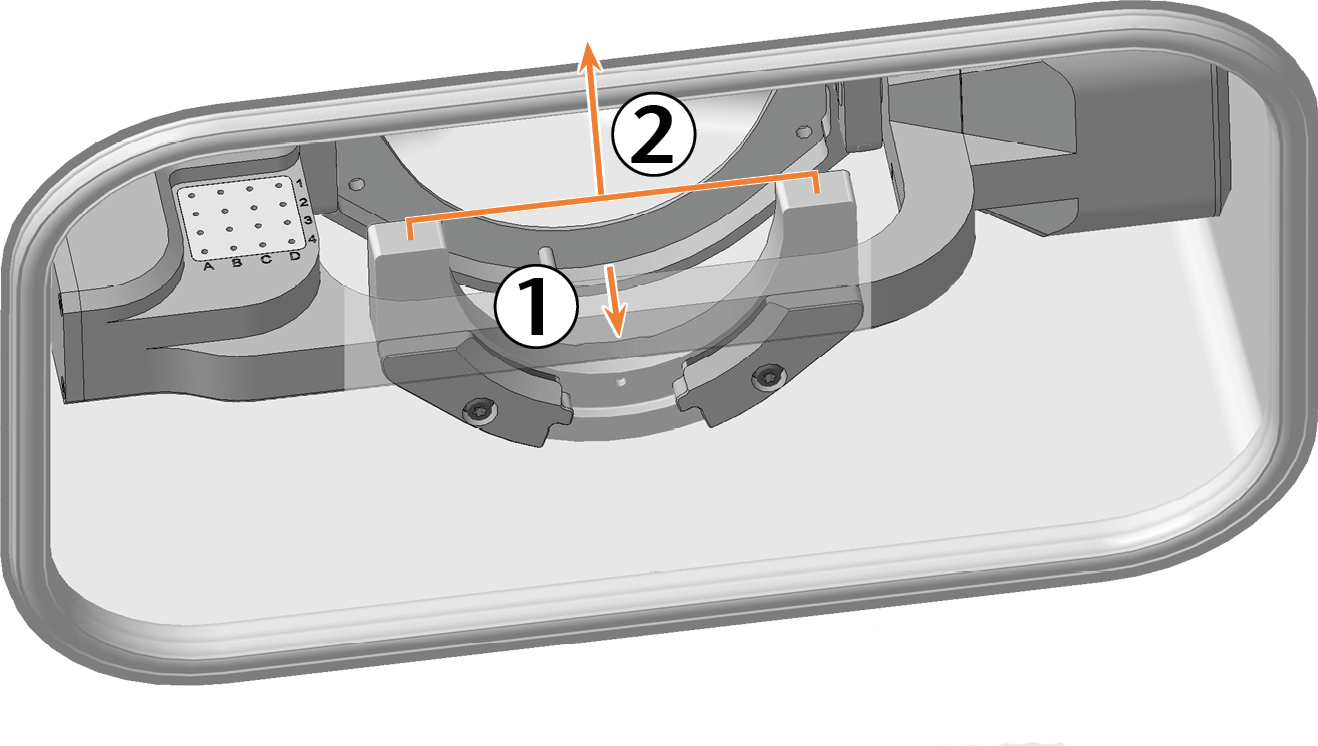

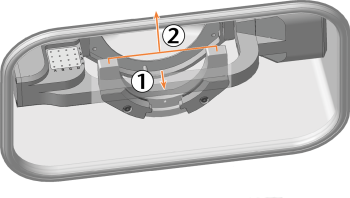

  12. Ziehen Sie den Rohlingshalter nach vorne vom Positionierstift und entfernen Sie ihn nach oben aus dem Arbeitsraum.

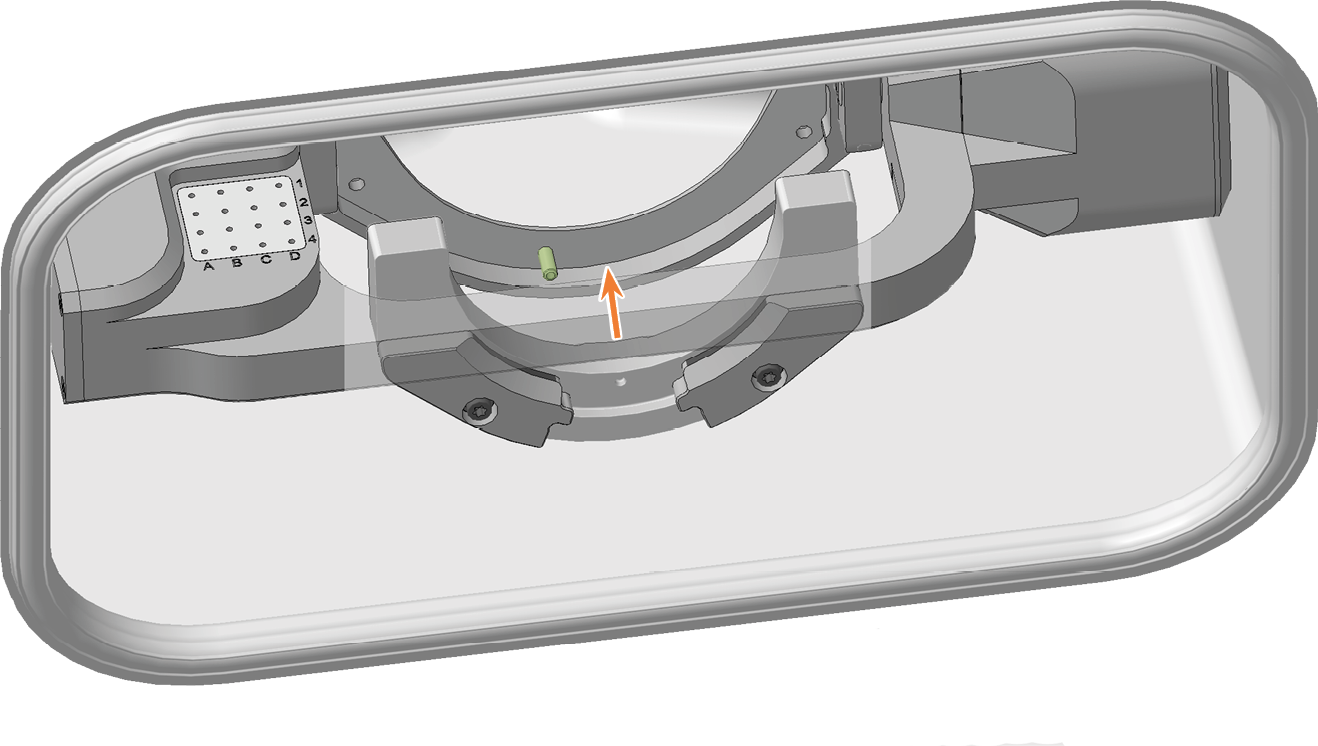

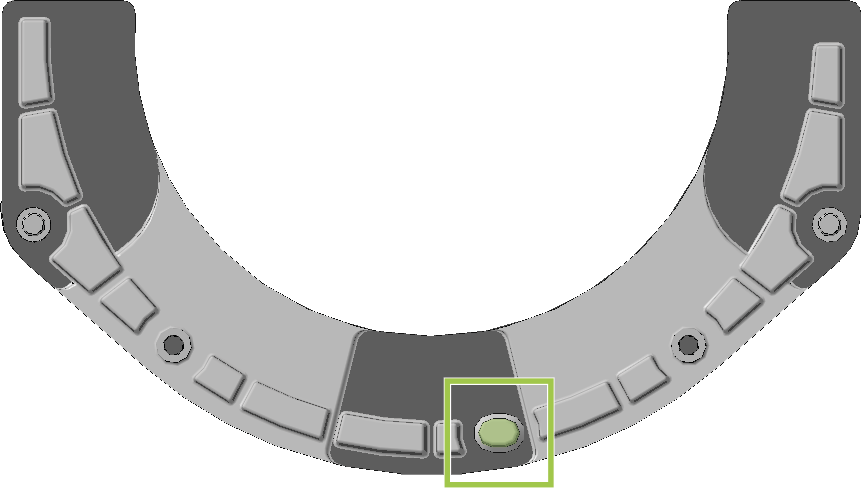

  13. Auf der Rückseite des Rohlingshalters befindet sich eine Bohrung für den Positionierstift.

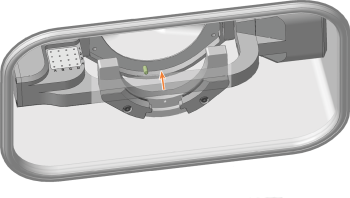

    Schieben Sie den Ersatzrohlingshalter auf den Positionierstift.





  14. Halten Sie den Rohlingshalter fest. Drehen Sie den Rohlingshalter vorsichtig um 180 ° nach oben.

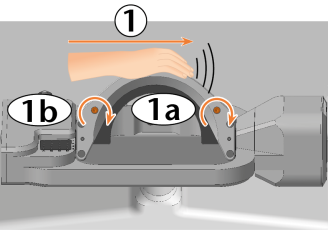

  15. Schrauben Sie den Rohlingshalter fest:

    1. Schrauben Sie die 2 Schrauben in die Rückseite des Rohlingshalters ein, ohne diese festzuschrauben.

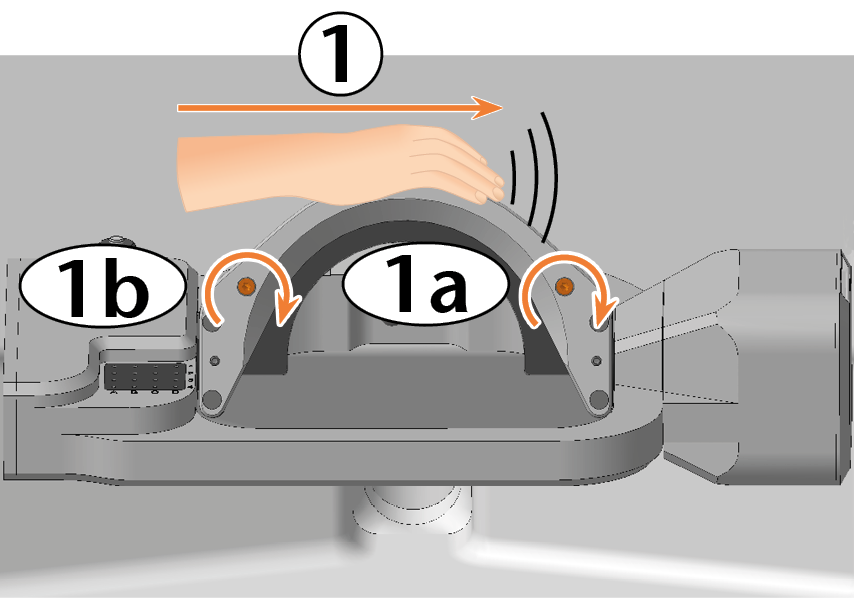

    2. Drücken Sie den Rohlingshalter nach rechts und halten Sie ihn in dieser Position.

    3. Schrauben Sie die rechte Schraube fest.

    4. Schrauben Sie die linke Schraube fest.

  16. Drehen Sie den Rohlingshalter vorsichtig um 180 ° nach unten.

    17.





    HINWEIS! Schäden an Werkzeugen, Rohlingen und an der Maschine wenn der Rohlingshalter falsch positioniert wurde

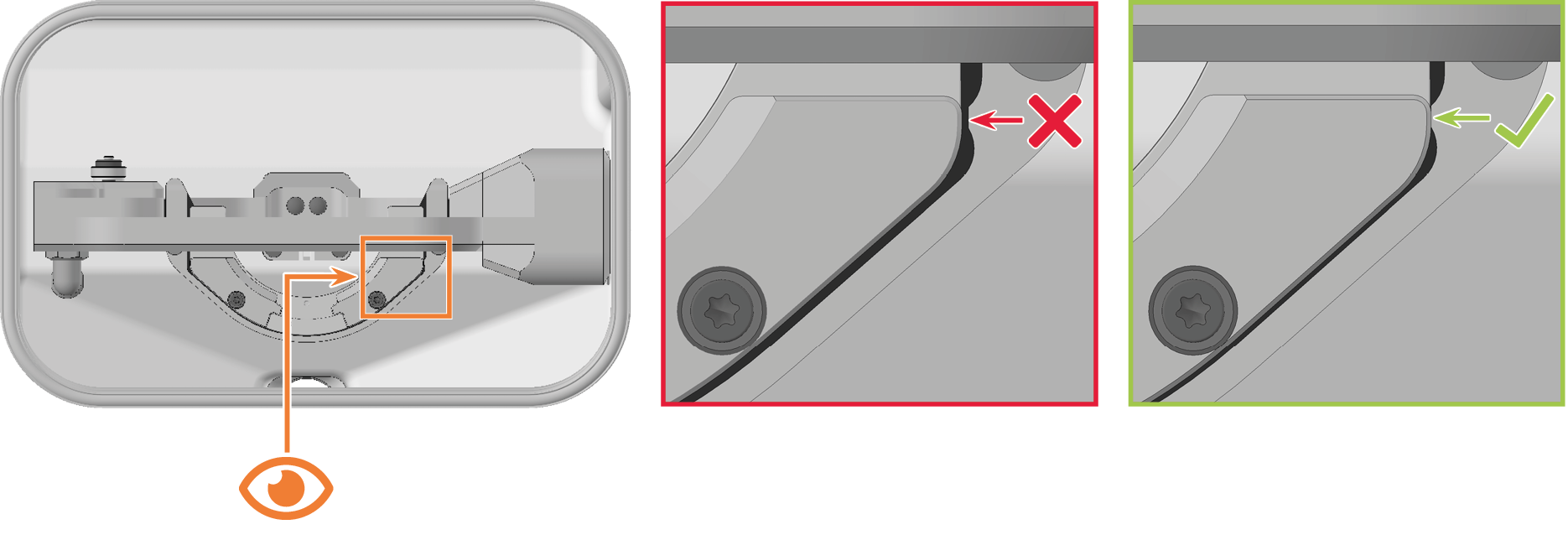

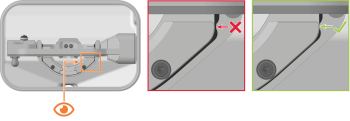

  17. Prüfen Sie, ob der Rohlingshalter auf der rechten Seite an den Kontaktflächen des Rohlingshalterträgers anliegt.



  18. Falls dies nicht zutrifft, korrigieren Sie die Position des Rohlingshalters:

    1. Drehen Sie den Rohlingshalter vorsichtig um 180 °.

    2. Lockern Sie die 2 Schrauben, ohne sie herauszuschrauben.

    3. Fahren Sie fort mit Schritt 14 und folgen Sie den weiteren Schritten.

  19. Drehen Sie den Rohlingshalter vorsichtig um 180 ° nach oben.



  20. Lassen Sie die 2 Schrauben auf der Rückseite des Rohlingshalters unbedeckt.

  21. Schließen Sie die Arbeitsraumtür.

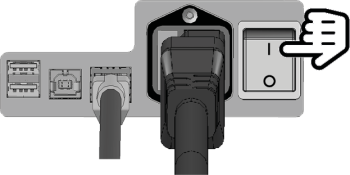

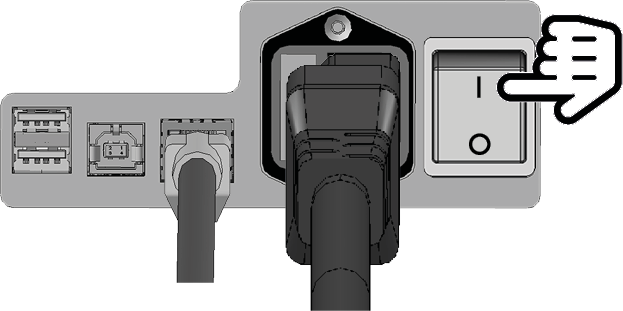

  22. Schalten Sie die Maschine am Hauptschalter ein.

  23. Starten Sie DentalCNC.

    24.





  24. Kalibrieren Sie die Maschine mit DentalCNC.

    Maschine mit Kalibrierkörpern kalibrieren

Spannvorrichtungen entfernen und installieren

Sie können die Spannvorrichtungen z.B. zu Reinigungszwecken abschrauben.

  • Halten Sie bereit:

    • 1 x Drehmoment-Schraubendreher 1,5 Nm mit Bit TX20



Spannvorrichtung entfernen

  1. Schließen Sie die Arbeitsraumtür.



  2. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in DentalCNC wählen.

  3. Öffnen Sie die Arbeitsraumtür.



  4. VORSICHT!Tragen Sie Handschuhe.

  5. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

    Rohlinge einspannen und entfernen

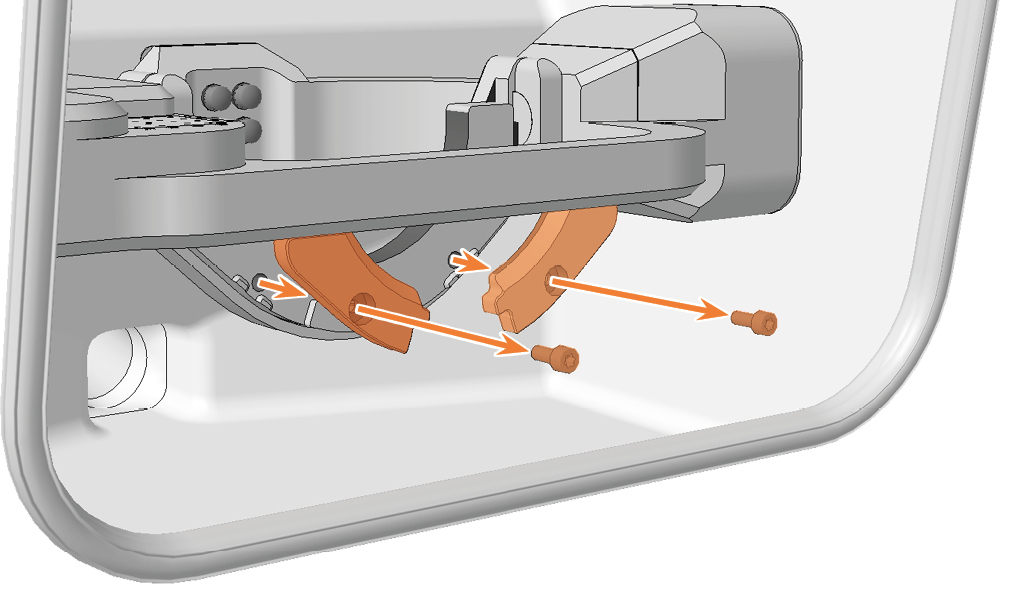

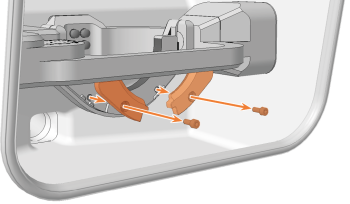

  6. Schrauben Sie die 2 Fixierschrauben aus den 2 Spannvorrichtungen und entfernen Sie sie.



  7. Entfernen Sie die 2 Spannvorrichtungen.

Spannvorrichtungen installieren

  1. VORSICHT!Tragen Sie Handschuhe.

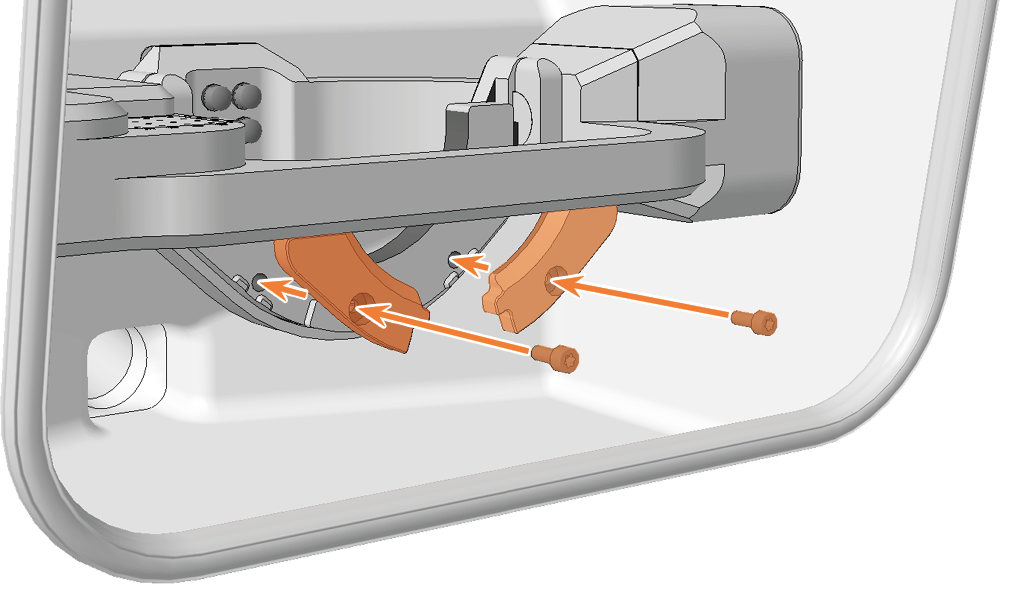

  2. Positionieren Sie die 2 Spannvorrichtungen auf dem Rohlingshalter. Die Schraubenlöcher im Halter und in den Spannvorrichtungen müssen übereinander liegen.

  3. Führen Sie die 2 Fixierschrauben in die Schraubenlöcher ein.

    4.

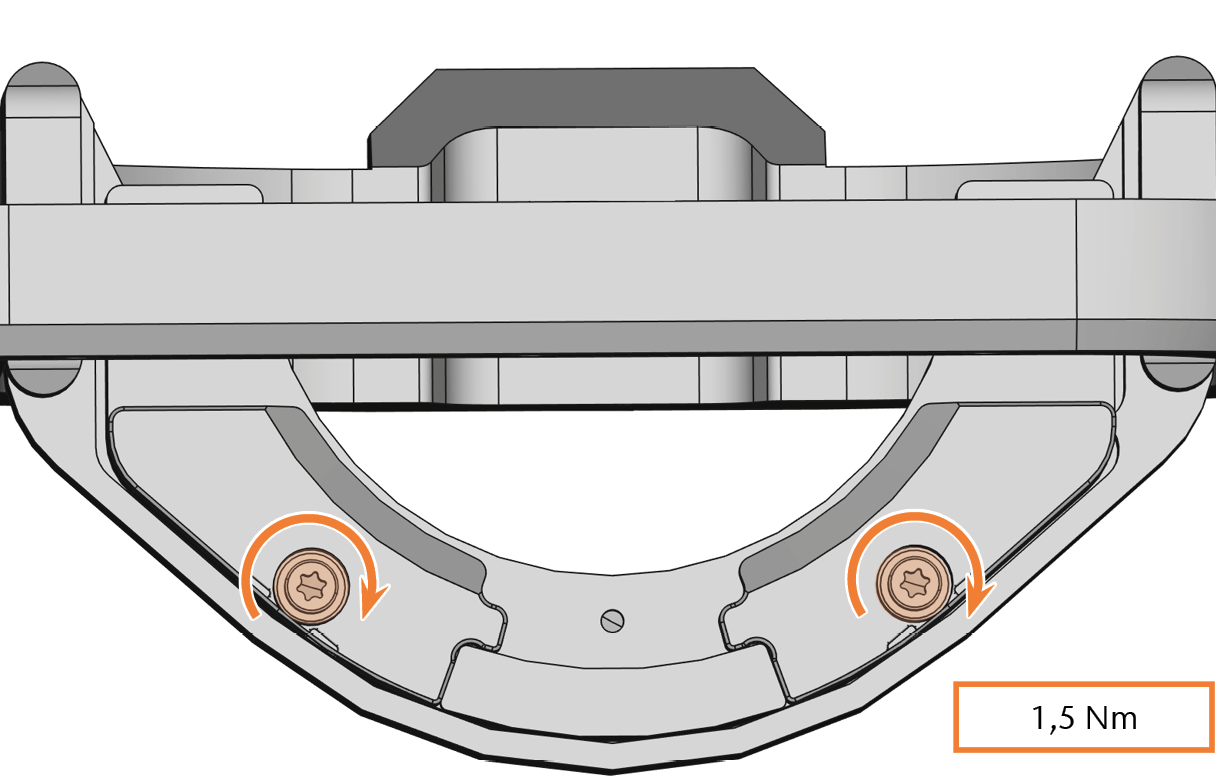

  4. Verwenden Sie den Drehmoment-Schraubendreher (1,5 Nm) und schrauben Sie die 2 Spannvorrichtungen mit den 2 Fixierschrauben fest.
