Gilt für: E5

Blöcke und Blockhalter in den Arbeitsraum einspannen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Der Workflow für die Restaurationserstellung ist folgendermaßen:

→

→

→

Blöcke in den Blockhalter einspannen

Sie können bis zu 6 Blöcke in den Blockhalter einspannen.

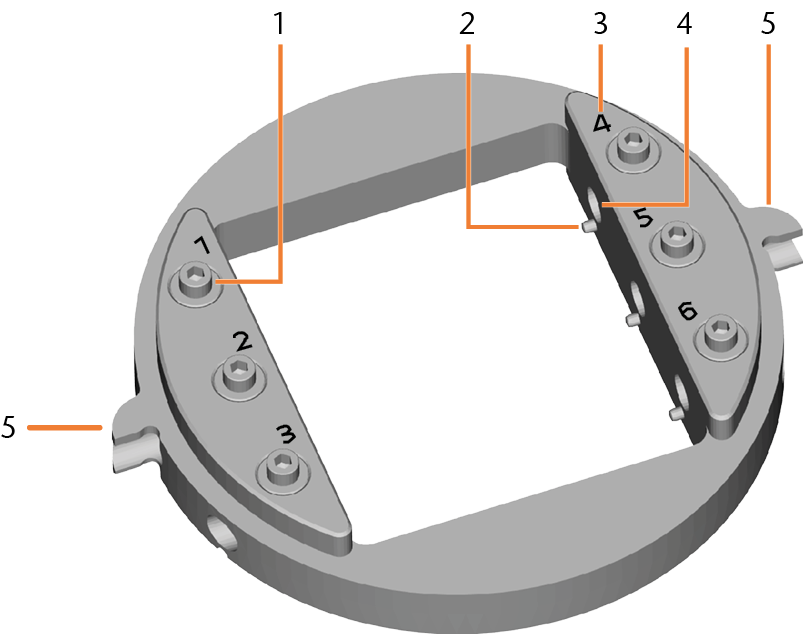

Der E5-Blockhalter

  1. Fixierschrauben
  2. Positionierstifte
  3. Positionsnummern
  4. Löcher für Blockschäfte
  5. Positionierhilfen des Blockhalters

  1. VORSICHT!Tragen Sie Handschuhe.

    2. HINWEIS! Werkzeugbrüche und fehlerhafte Bearbeitungsergebnisse bei falscher Blockzuordnung

  2. Der Blocktyp, die Anzahl der Blöcke ​​und die Blockpositionen müssen dem entsprechenden Auftrag in DentalCAM entsprechen.

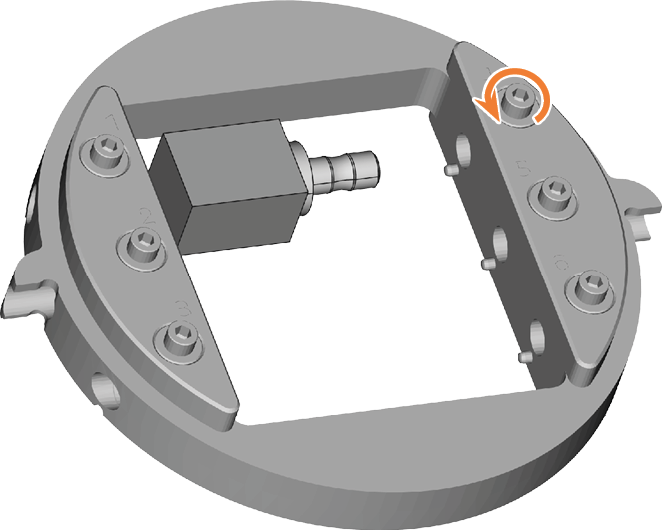

  3. Lösen Sie die Fixierschraube an der gewünschten Position mit dem mitgelieferten Drehmoment-Schraubendreher.

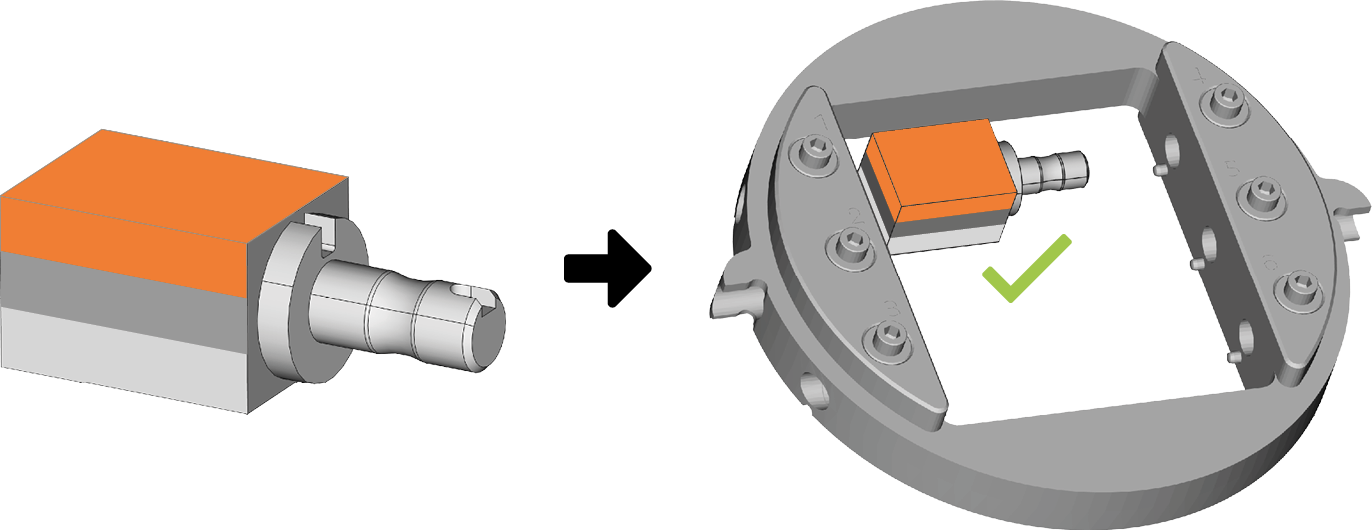

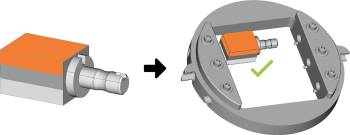

  4. Falls der Block mehrschichtig ist, richten Sie den Rohling so aus, dass die oberste Farbschicht oben liegt.

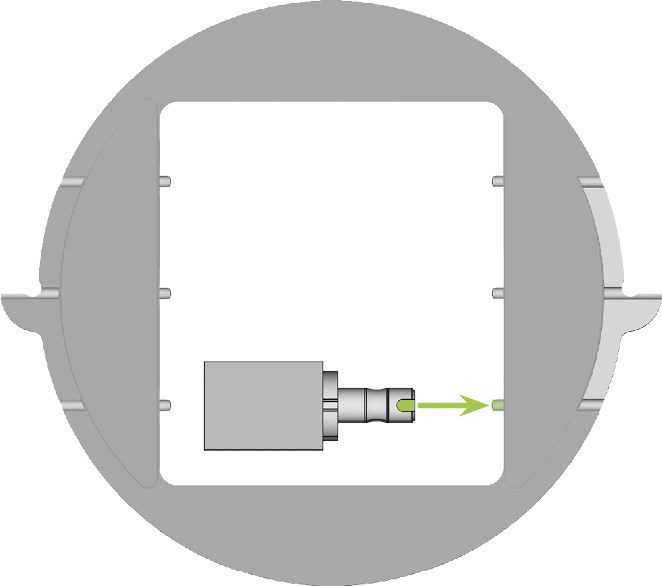

  5. Positionieren Sie den Block so, dass der Positionierstift am Blockhalter (linke Markierungen) in der Nut des Blockschafts (rechte Markierung) liegt.

  6. Führen Sie den Schaft des Blocks bis zum Anschlag in die gewünschte Position im Blockhalter ein.

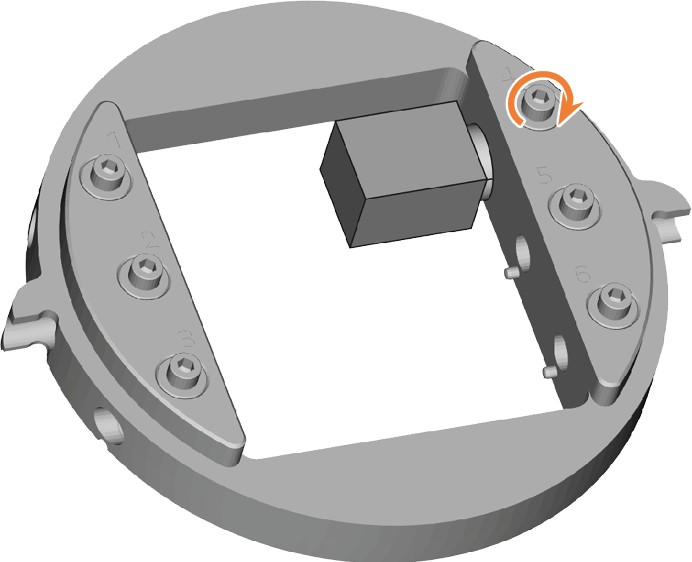

  7. Verwenden Sie den mitgelieferten Drehmoment-Schraubendreher, um den Block mit der zugehörigen Fixierschraube zu fixieren. Ziehen Sie die Schraube fest an.

    8.





Blockhalter in den Arbeitsraum einspannen

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.



  3. Lockern Sie die 2 Fixierschrauben am Rohlingshalter, ohne diese herauszudrehen.

  4. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

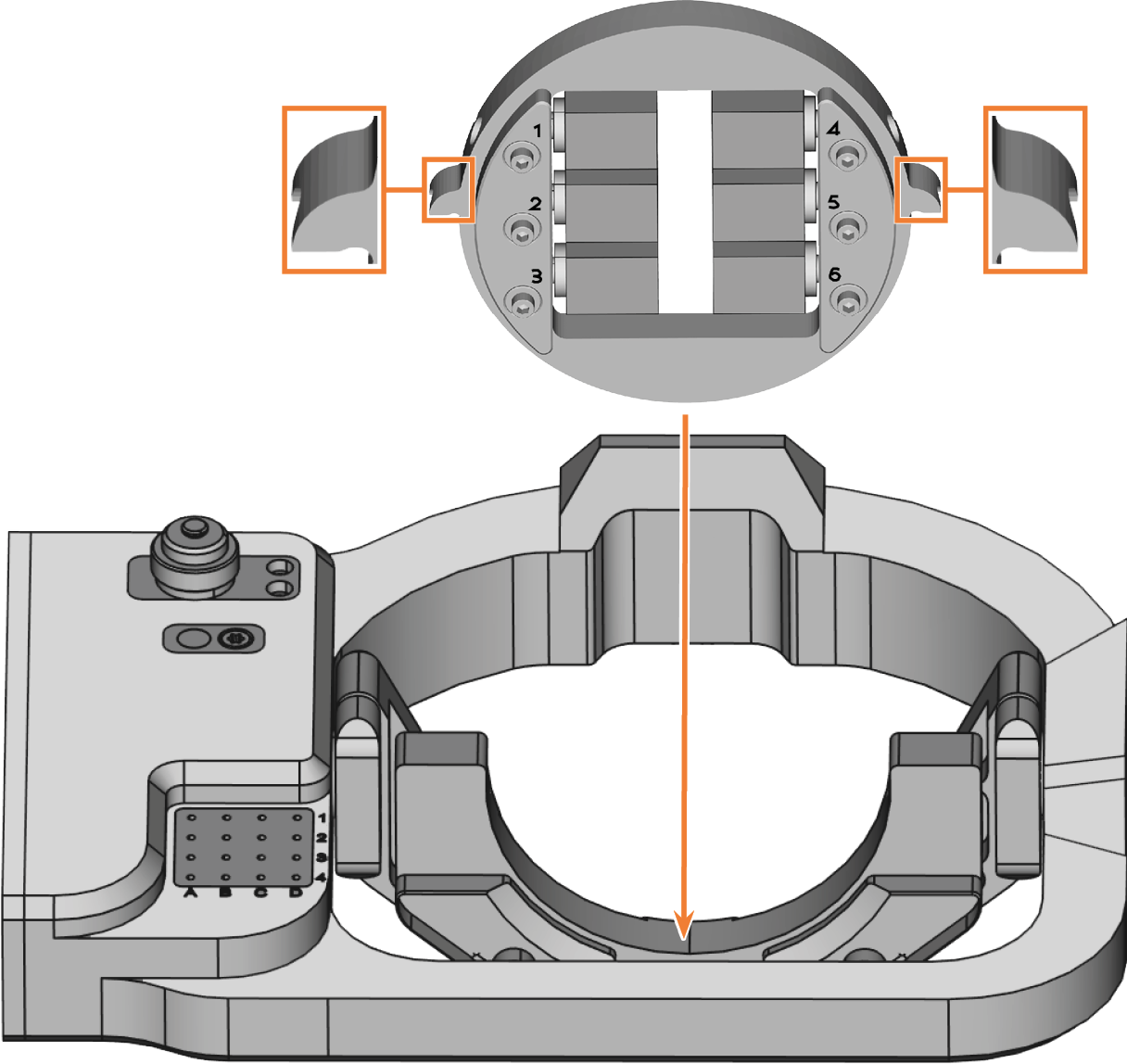

  5. Richten Sie den Blockhalter so aus, dass die Positionsnummern zu Ihnen zeigen.

    Die flachen Seiten der Positionierhilfen zeigen dabei nach unten.

  6. Führen Sie den Blockhalter von oben in den Rohlingshalter ein.

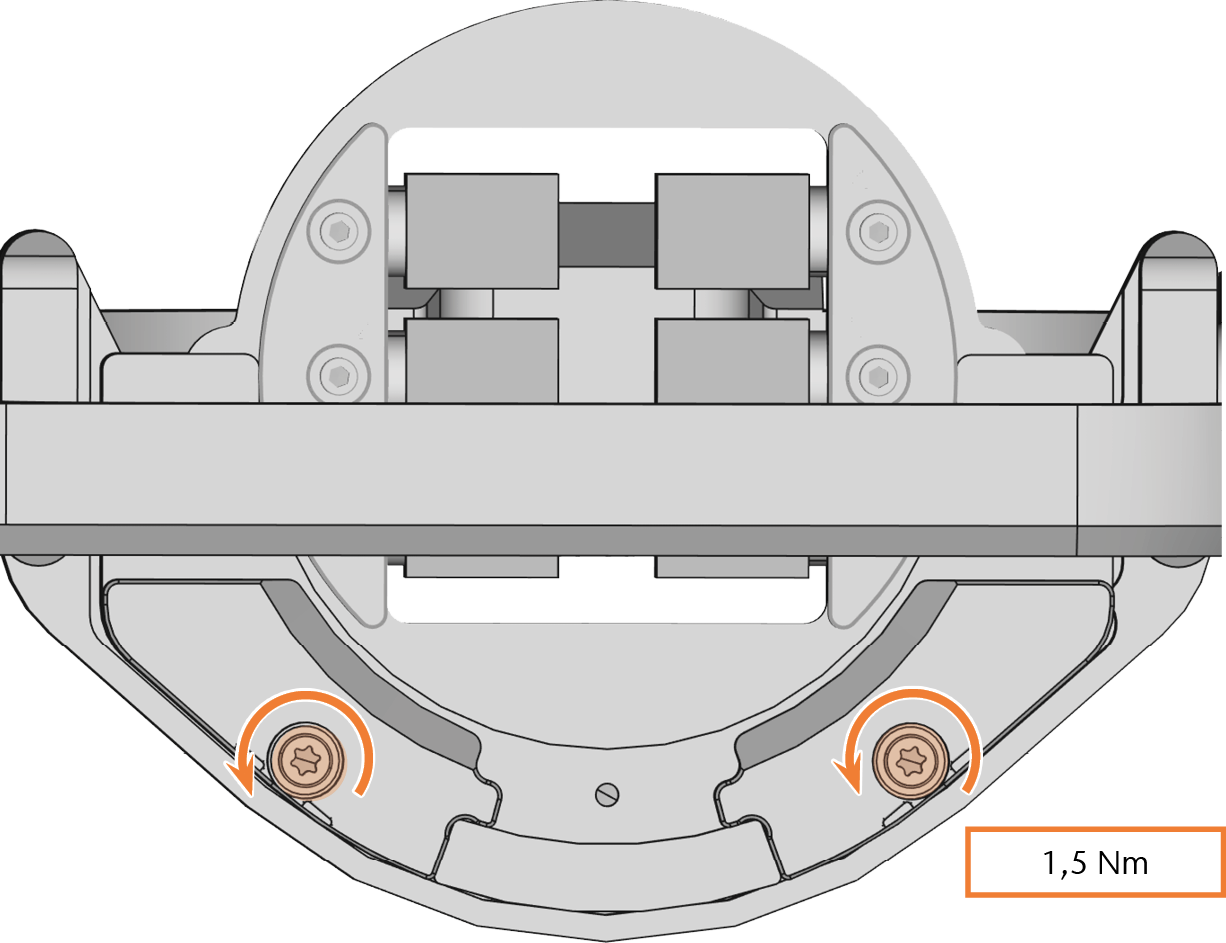

  7. Ziehen Sie die Fixierschrauben mit dem mitgelieferten Drehmoment-Schraubendreher (1,5 Nm) an.

    8.

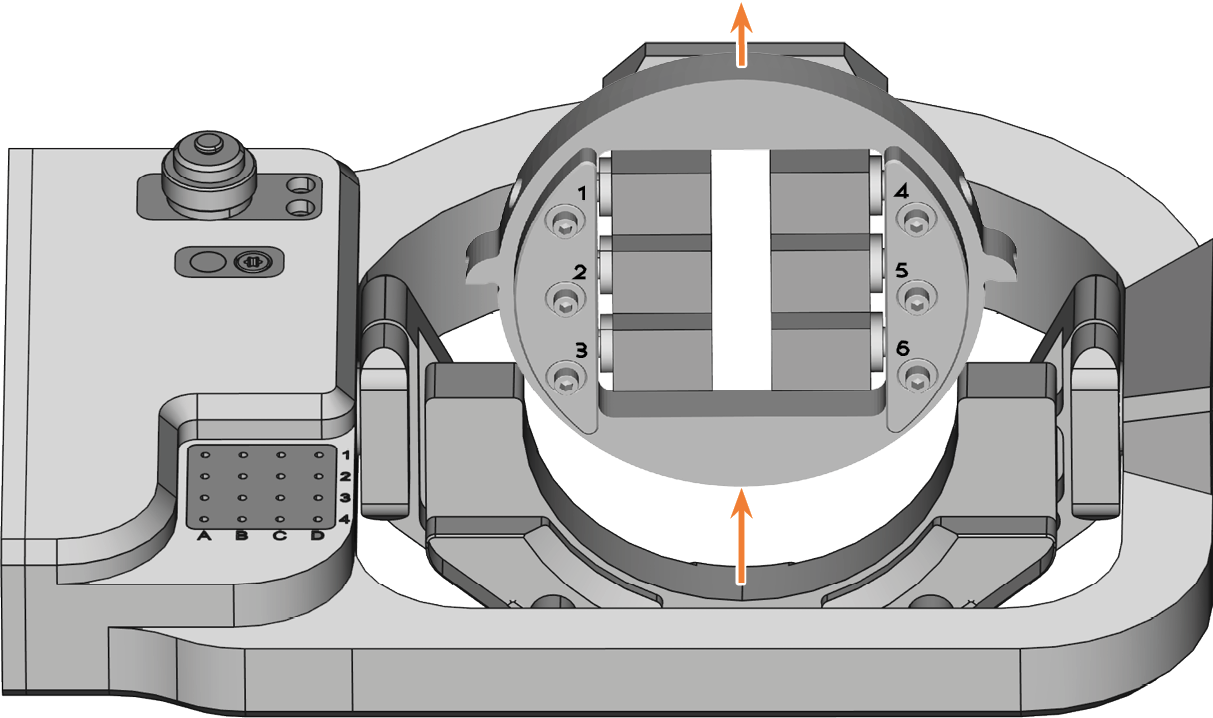

Blockhalter aus dem Arbeitsraum entfernen

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.



  3. Lockern Sie die 2 Fixierschrauben am Rohlingshalter, ohne diese herauszudrehen.

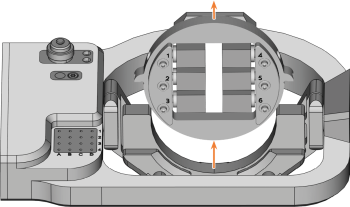

  4. Entfernen Sie den Blockhalter aus dem Rohlingshalter.

    5.



Blöcke aus dem Blockhalter entfernen

  1. VORSICHT!Tragen Sie Handschuhe.

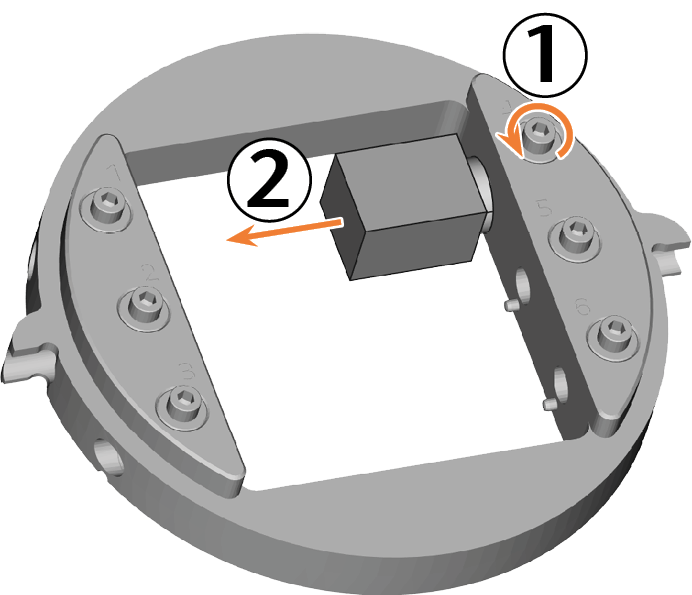

  2. Lösen Sie die Fixierschraube an der gewünschten Position mit dem mitgelieferten Drehmomentschlüssel.

  3. Entfernen Sie den Block aus dem Blockhalter.
