Gilt für: E4

Saugschlauch der Kühlflüssigkeitspumpe austauschen

  1. Halten Sie bereit:

    • 1 x Ersatz-Saugschlauch

    • 1 x Winkelschraubendreher TX20



    • 1 x Schraubenschlüssel 10 mm



  2. Schalten Sie die Maschine am Hauptschalter aus.

  3. Trennen Sie die Maschine von allen Leitungen.



  4. Entfernen Sie die linke Seitenwand.

    Maschinengehäuse auseinanderbauen und zusammenbauen

  5. Entfernen Sie den Kühlflüssigkeitsbehälter aus der Maschine.

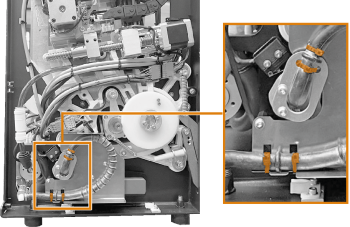

  6. Schneiden Sie die 4 Kabelbinder durch, die den Saugschlauch fixieren.

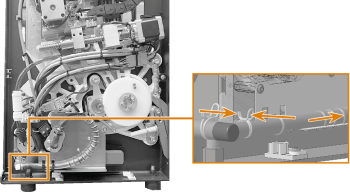

  7. Drücken Sie die Bügel der Schlauchklemme zusammen und ziehen Sie den Saugschlauch aus dem Winkel-Schlauchverbinder. Fangen Sie austretende Flüssigkeit mit einem Tuch auf.

  8. Ziehen Sie den Saugschlauch aus dem Tauchrohr.







  9. Nehmen Sie den Ersatz-Saugsschlauch zur Hand. Führen Sie den Saugschlauch bis zur Verdickung in das Tauchrohr ein.

  10. Drücken Sie die Bügel der Schlauchklemme zusammen und schieben Sie den Saugschlauch auf den Winkel-Schlauchverbinder.

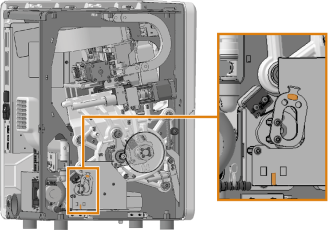

  11. Befestigen Sie den Saugschlauch mit 4 Kabelbindern. Achten Sie darauf, dass die Verdickungen des Saugschlauchs in den Aussparungen positioniert sind.





  12. Bauen Sie das Maschinengehäuse zusammen.

    Maschinengehäuse auseinanderbauen und zusammenbauen
