Messtaster austauschen



Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

Der Messtaster befindet sich im Arbeitsraum:

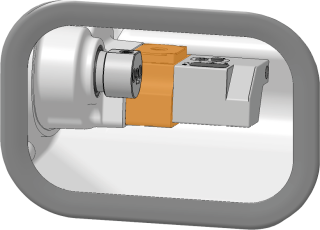

Messtaster im Arbeitsraum orange markiert

  1. Halten Sie bereit:

    • 1 x Ersatz-Messtaster



    • 1 x Winkelschraubendreher TX20



    • 1 x Werkzeugmagazineinsatz



    • 1 x Einsatz für das AirTool



    • 3 x Abdeckkappe



  2. Öffnen Sie die Arbeitsraumtür.

  3. VORSICHT!Tragen Sie Handschuhe.

  4. Entfernen Sie das Werkzeugmagazin.

  5. Beenden Sie dentalcnc.

    6.



  6. Schalten Sie die Maschine am Hauptschalter aus.

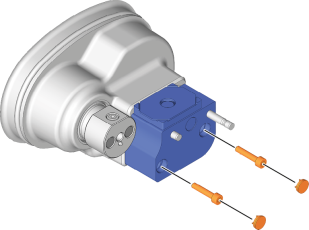

  7. Entfernen Sie die Abdeckkappen und die Schrauben.

  8. Ziehen Sie den Messtaster vorsichtig ab. Achten Sie auf das eingesteckte Messtasterkabel.

    9.



  9. Falls Sie den Messtaster nicht mehr von der Halterung abziehen können:

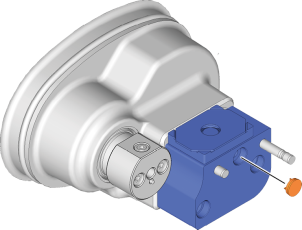

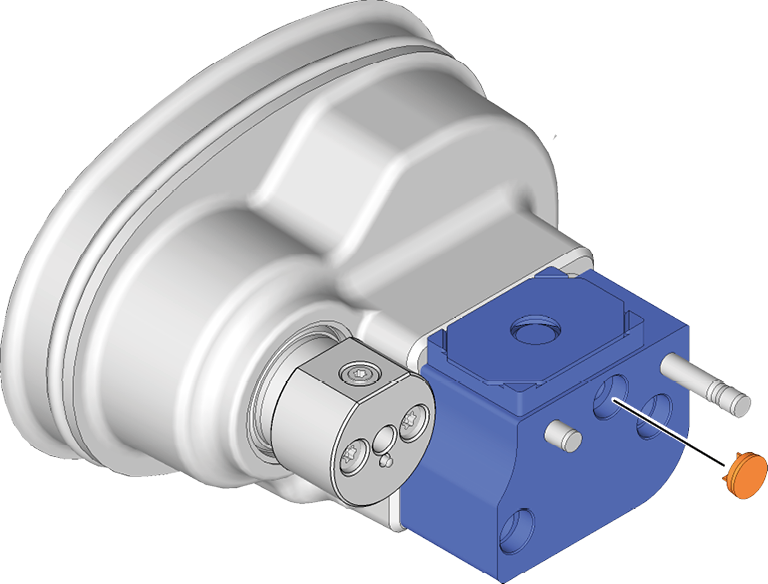

    1. Entfernen Sie die Abdeckkappe.

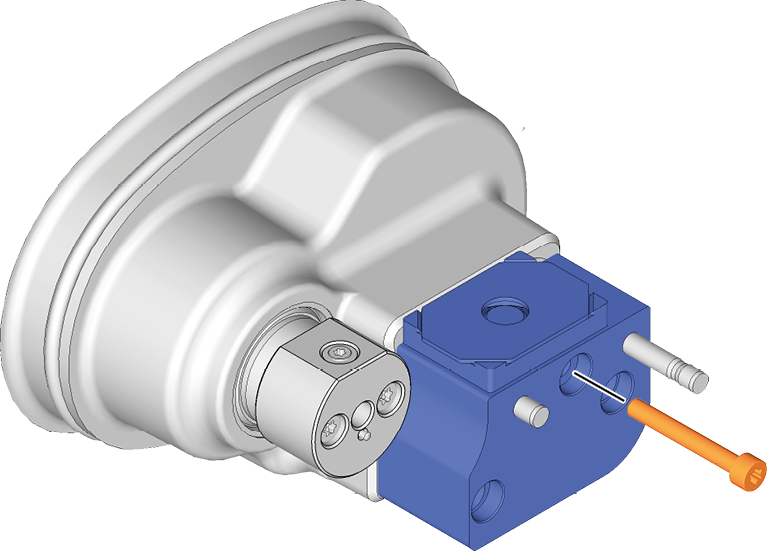

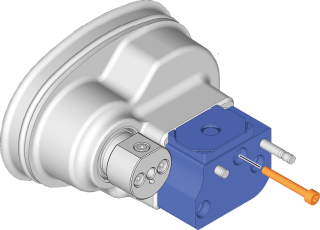

    2. Schrauben Sie die Zylinderkopfschraube M4 x 30 (im Lieferumfang der Maschine enthalten) ein.

      • Der Messtaster wird freigegeben.

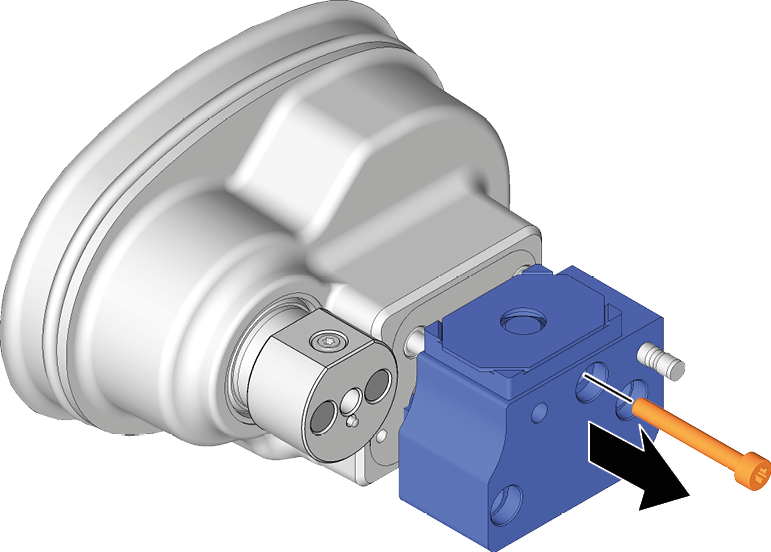

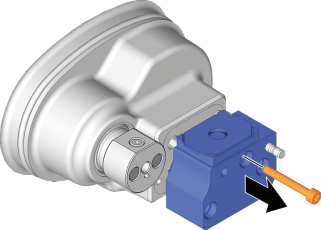

    3. Entfernen Sie die Schraube aus dem Messtaster.

    4. Ziehen Sie den Messtaster vorsichtig ab. Achten Sie auf das eingesteckte Messtasterkabel.

    10.





  10. Drücken Sie den Bügel am Stecker des Messtasterkabels und ziehen Sie den Stecker aus der Buchse.



  11. Entfernen Sie den Messtaster aus dem Arbeitsraum.

  12. Nehmen Sie den Ersatz-Messtaster zur Hand.

    Stellen Sie sicher, dass die Dichtung (orange markiert) richtig eingesetzt ist.

  13. Stecken Sie den Stecker des Messtasterkabels in die Buchse des Messtasters.

    14.

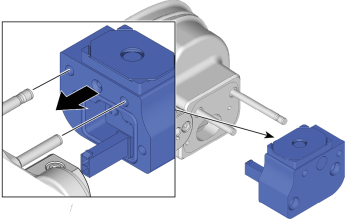

  14. Stecken Sie den Messtaster auf die Halterung. Achten Sie darauf, dass das Messtasterkabel nicht beschädigt wird.

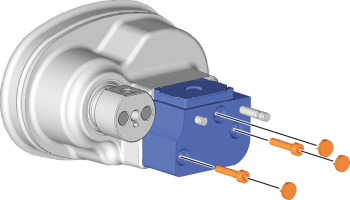

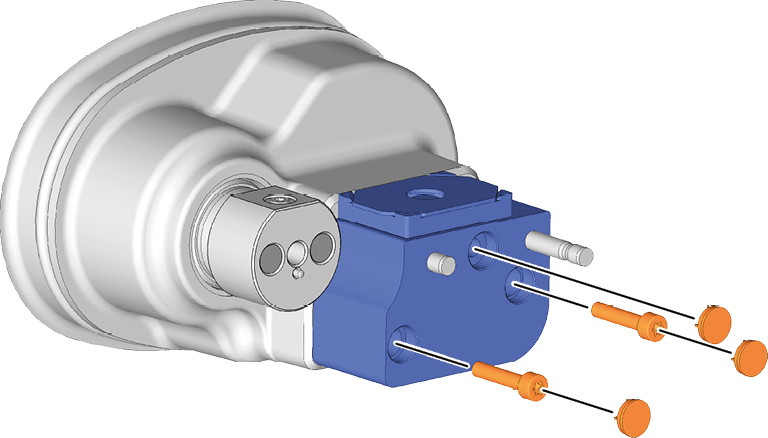

  15. Befestigen Sie den Messtaster mit den Schrauben und bedecken Sie die Öffnungen mit den Abdeckkappen.

    16.



  16. Tauschen Sie Werkzeugmagazineinsatz und AirTool-Einsatz (im Lieferumfang des Ersatz-Messtasters enthalten).

    Werkzeugmagazineinsätze und zugehörige Halter austauschen

  17. Schließen Sie die Arbeitsraumtür.

  18. Schalten Sie die Maschine am Hauptschalter ein.

  19. Starten Sie dentalcnc.

    20.





  20. In dentalcnc tun Sie Folgendes:
    1. Vermessen Sie den Messtaster.
    2. Bohren Sie die Werkzeugpositionen.
    3. Kalibrieren Sie die Achsen.
