Gilt für: E4

Kühlflüssigkeitspumpe austauschen

1. Halten Sie bereit:

   1 x Ersatz-Kühlflüssgkeitspumpe



   1 x Winkelschraubendreher TX20





   1 x Schraubenschlüssel 10 mm





   1 x Spannzangenfett



2. .Schalten Sie die Maschine am Hauptschalter aus.





3. Trennen Sie die Maschine von allen Leitungen.

4. Entfernen Sie den Kühlflüssigkeitsbehälter aus der Maschine.

5. Entfernen Sie die linke Seitenwand.

    Maschinengehäuse auseinanderbauen und zusammenbauen

6. Trennen Sie den Stecker des Anschlusskabels von der Buchse.





7. Schneiden Sie die 4 Kabelbinder durch, die den Saugschlauch fixieren.

8. Ziehen Sie den Saugschlauch aus dem Tauchrohr. Fangen Sie austretende Flüssigkeit mit einem Tuch auf.









9. Trennen Sie den Schlauch vom Rückschlagventil. Fangen Sie austretende Flüssigkeit mit einem Tuch auf.

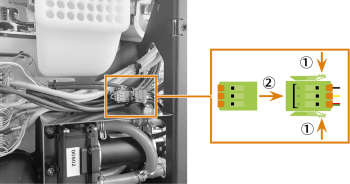

10. Trennen Sie den Stecker des Anschlusskabels von der Buchse.





11. Öffnen Sie den wiederverwendbaren Kabelbinder (orange markiert), der die Kühlflüssigkeitspumpe fixiert.

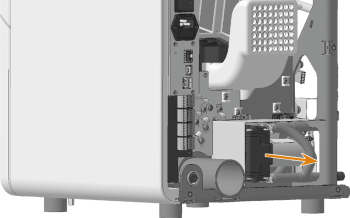

12. Ziehen Sie die Kühlflüssigkeitspumpe aus der Halterung und entfernen Sie sie aus der Maschine.













13. Positionieren Sie den mitgelieferten Kabelbinder hinter der Halterung (orange markiert) der Kühlflüssigkeitspumpe.

14. Nehmen Sie die Ersatz-Kühlflüssigkeitspumpe zur Hand und positionieren Sie sie in der Maschine:

    1. Führen Sie die Schlauchanschlüsse und das Anschlusskabel durch die seitliche Öffnung.

    2. Drücken Sie die Kühlflüssigkeitspumpe in die Halterung bis Sie ein Klick-Geräusch hören.

15. Befestigen Sie die Kühlflüssigkeitspumpe mit dem Kabelbinder (Orange markiert).

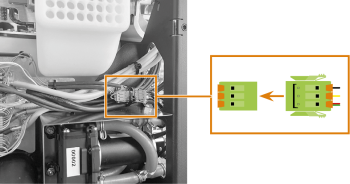

16. Stecken Sie das Kabel der Kühlflüssigkeitspumpe in den zugehörigen Anschluss in der Maschine.





17. Verbinden Sie den Schlauch mit dem Rückschlagventil.





18. Fetten Sie den Saugschlauch mit einer kleinen Menge Spannzangenfett ein.

19. Führen Sie den Ersatz-Saugschlauch bis zur Verdickung in das Tauchrohr ein.





20. Befestigen Sie den Saugschlauch mit 4 Kabelbindern. Achten Sie darauf, dass die Verdickungen des Saugschlauchs in den Aussparungen positioniert sind.









21. Bauen Sie das Maschinengehäuse zusammen.

     Maschinengehäuse auseinanderbauen und zusammenbauen

22. Schalten Sie die Maschine am Hauptschalter ein.



23. Starten Sie dentalcnc.


24. Öffnen Sie den Wartungsbereich mit dem folgenden Symbol in der Hauptsymbolleiste:

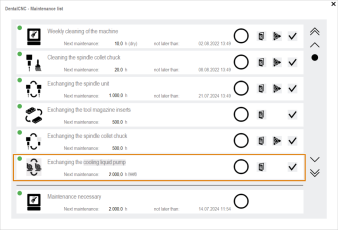

24. Wählen Sie das folgendes Symbol des Eintrags Kühlflüssigkeitspumpe tauschen:
