Gilt für: E4

Rückschlagventil der Kühlflüssigkeitspumpe austauschen

1. Halten Sie bereit:

   1 x Ersatz-Rückschlagventil





   1 x Winkelschraubendreher TX20





   1 x Schraubenschlüssel 10 mm





2. Schalten Sie die Maschine am Hauptschalter aus.

3. Trennen Sie die Maschine von allen Leitungen.





4. Entfernen Sie die linke Seitenwand.

    Maschinengehäuse auseinanderbauen und zusammenbauen

5. Trennen Sie das Rückschlagventil von den 2 Schläuchen und entsorgen Sie es.





6. Nehmen Sie das Ersatz-Rückschlagventil zur Hand.

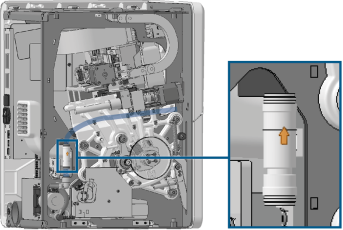

7. Schließen Sie das Rückschlagventil an die 2 Schläuche an. Achten Sie darauf, dass der Pfeil (orange markiert) auf dem Rückschlagventil (orange markiert) nach oben zeigt (in Durchflussrichtung).









8. Bauen Sie das Maschinengehäuse zusammen.

    Maschinengehäuse auseinanderbauen und zusammenbauen
