Gilt für: E4

Rohlingshalter austauschen

  1. Halten Sie bereit:

    • 1 x Ersatz-Rohlingshalter

    • 1 x Winkelschraubendreher TX20

    • 1 x Flaches, stumpfes Werkzeug

  2. Schließen Sie die Arbeitsraumtür.

  3. Bewegen Sie die Achsen in die Grundstellung, indem Sie das abgebildete Symbol in der Bearbeitungsansicht in dentalcnc wählen.

  4. Öffnen Sie die Arbeitsraumtür.

  5. Beenden Sie dentalcnc

  6. Schalten Sie die Maschine am Hauptschalter aus.

  7. VORSICHT!Tragen Sie Handschuhe.

  8. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.

    Rohlinge einspannen und entfernen

  9. Drehen Sie den Rohlingshalter von Hand so weit wie möglich nach links.

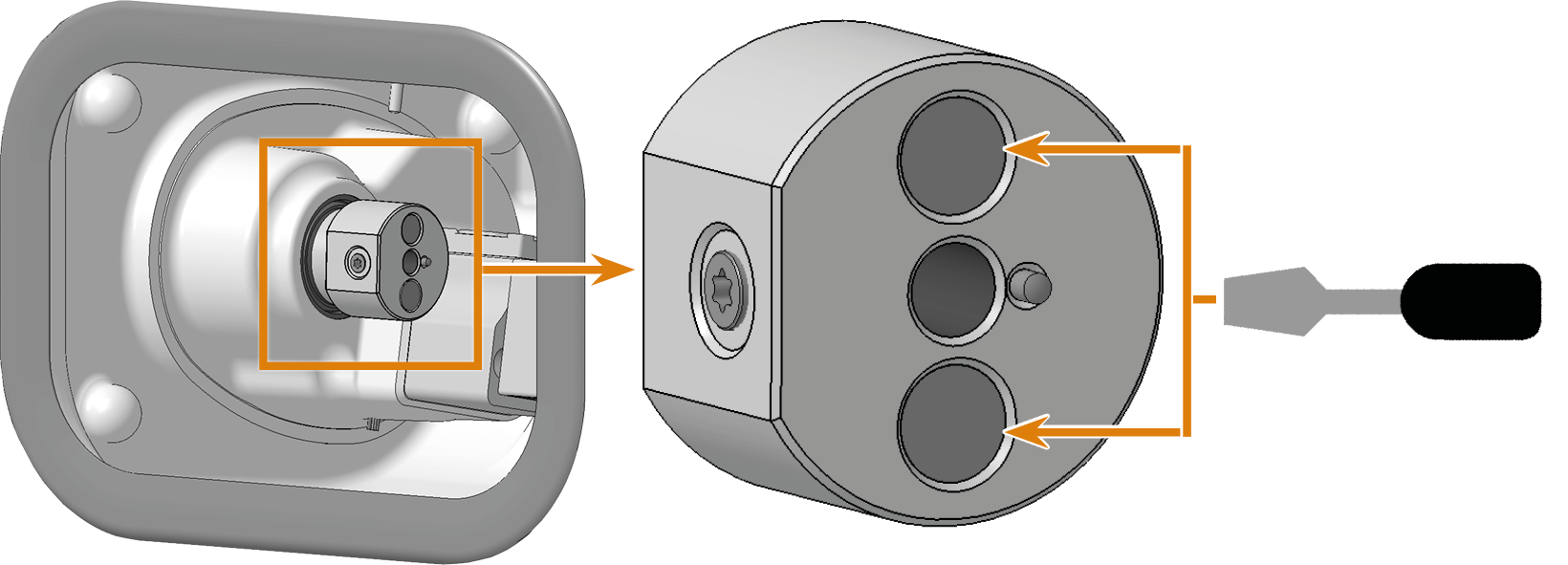

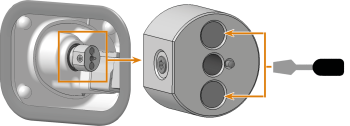

  10. Entfernen Sie die 2 Abdeckkappen mit dem flachen, stumpfen Werkzeug.

  11. Schrauben Sie die 2 Schrauben (orange markiert) heraus, die den Rohlingshalter befestigen.







  12. Entfernen Sie den Rohlingshalter und die Schrauben aus dem Arbeitsraum.

  13. Reinigen Sie die Fläche mit einem feuchten Tuch.

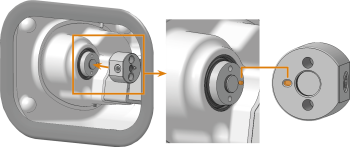

  14. Positionieren Sie den Ersatz-Rohlingshalter. Achten Sie darauf, dass die Aussparung im Rohlingshalter auf dem Positionierstift der A-Achse sitzt.

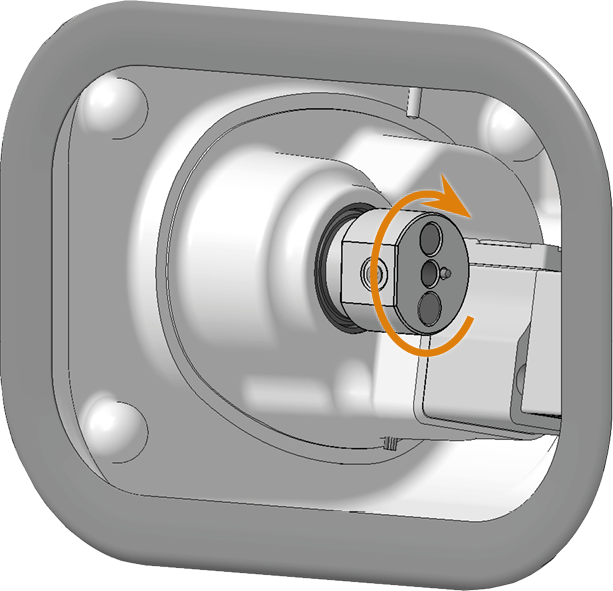

  15. Drehen Sie den Rohlingshalter von Hand so weit wie möglich nach rechts.

  16. Schrauben Sie mit dem Winkelschraubendreher TX20 den Rohlingshalter mit 2 Schrauben (orange markiert) fest.





  17. Bedecken Sie die Schrauben mit den Abdeckkappen.

  18. Schließen Sie die Arbeitsraumtür.

  19. Schalten Sie die Maschine am Hauptschalter ein.

  20. Starten Sie dentalcnc.

  21. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.
