Endschalter mit dem Referenzschaltertest prüfen
Wie kann ich die Referenzschalter testen?
Mit dem automatischen Referenzschaltertest können Sie prüfen, ob die Achsen alle Endschalter erreichen und ob die Endschalter Signale senden.
Während des Tests fahren alle Achsen in ihre Endpositionen, so dass die entsprechenden Endschalter aktiviert werden sollten. Erfolg oder Misserfolg des Tests werden mit Farbanzeigen dargestellt.
Der Rohlingswechsler der entsprechenden Maschinen wird mit dieser Funktion nicht getestet.
-
Öffnen Sie die dentalcnc-Programmeinstellungen mit dem folgenden Symbol in der Hauptsymbolleiste:
- Aktivieren Sie das Zugriffslevel Service.
-
Öffnen Sie die Ansicht Maschinenwartung mit dem folgenden Symbol in der Symbolleiste:
Die Maschinenwartung Ansicht, Symbol für den Referenzschaltertest orange markiert
- Wählen Sie das folgende Symbol:
- Das Fenster für den Referenzschaltertest wird geöffnet. Das Eingabefeld Anzahl Durchläufe enthält die Anzahl der Testzyklen pro Achse.
- Ändern Sie nicht den Standardwert im Eingabefeld Anzahl Durchläufe. Es wurde sorgfältig von vhf für optimale Testergebnisse ausgewählt.
- Wählen Sie das folgende Symbol:
- Der Referenzschaltertest beginnt. Die Ergebnisse der Testzyklen werden in der Mitte des Fensters angezeigt.
- Warten Sie, bis der Test abgeschlossen ist.
- Eine Farbanzeige für jede Achse der angeschlossenen Maschine (orange markiert) zeigt an, ob der Referenzschaltertest erfolgreich war:
- Grün: Der Test war erfolgreich.
- Gelb: Der Test war nicht erfolgreich.
- Rot: Der Test war nicht erfolgreich.
-
Wenn der Referenzschaltertest nicht erfolgreich war, tun Sie folgendes:
Fehlgeschlagener Endschaltertest
- Um den Referenzschaltertest zu verlassen, schließen Sie das Fenster mit dem folgenden Symbol:
Das Fenster für den Referenzschaltertest

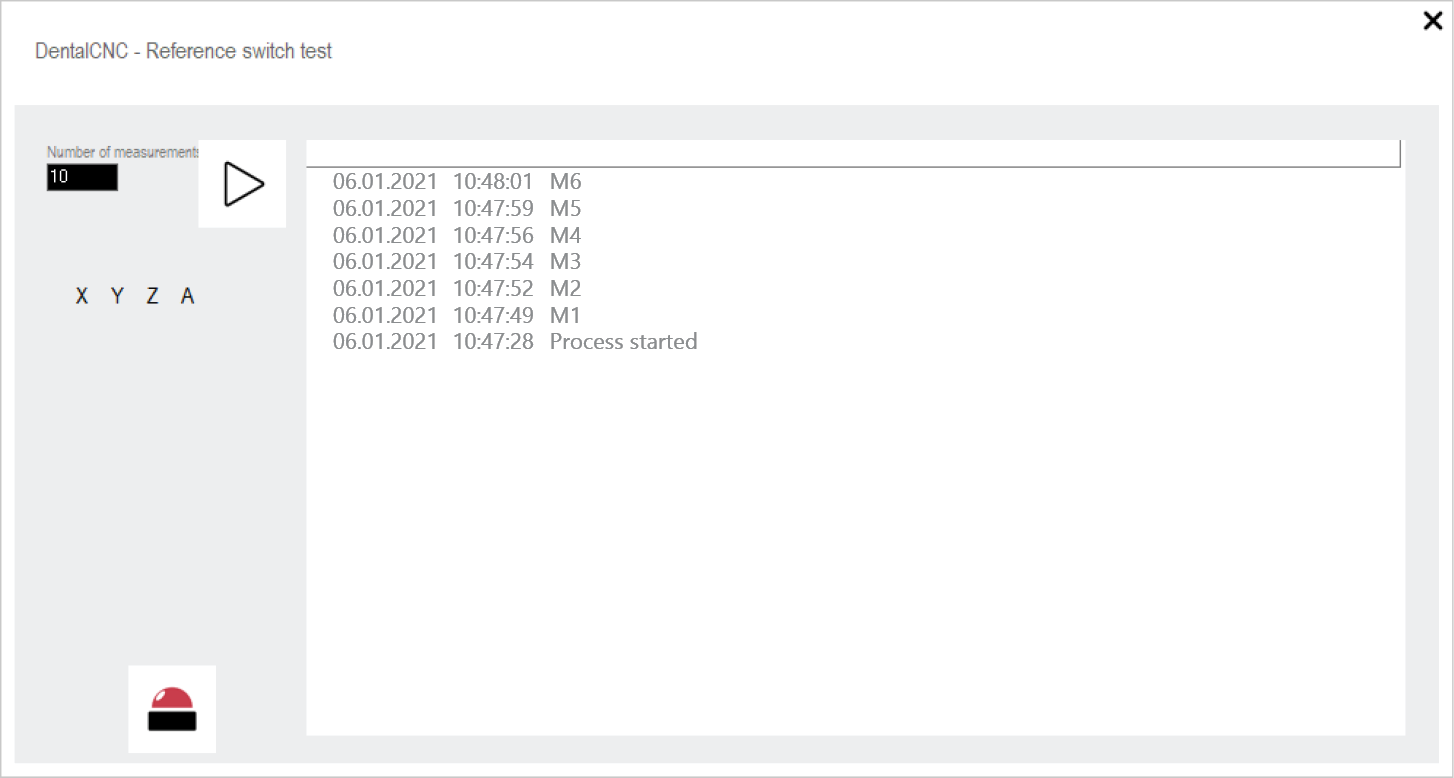

Der Referenzschaltertest läuft mit einer 4-Achs-Maschine

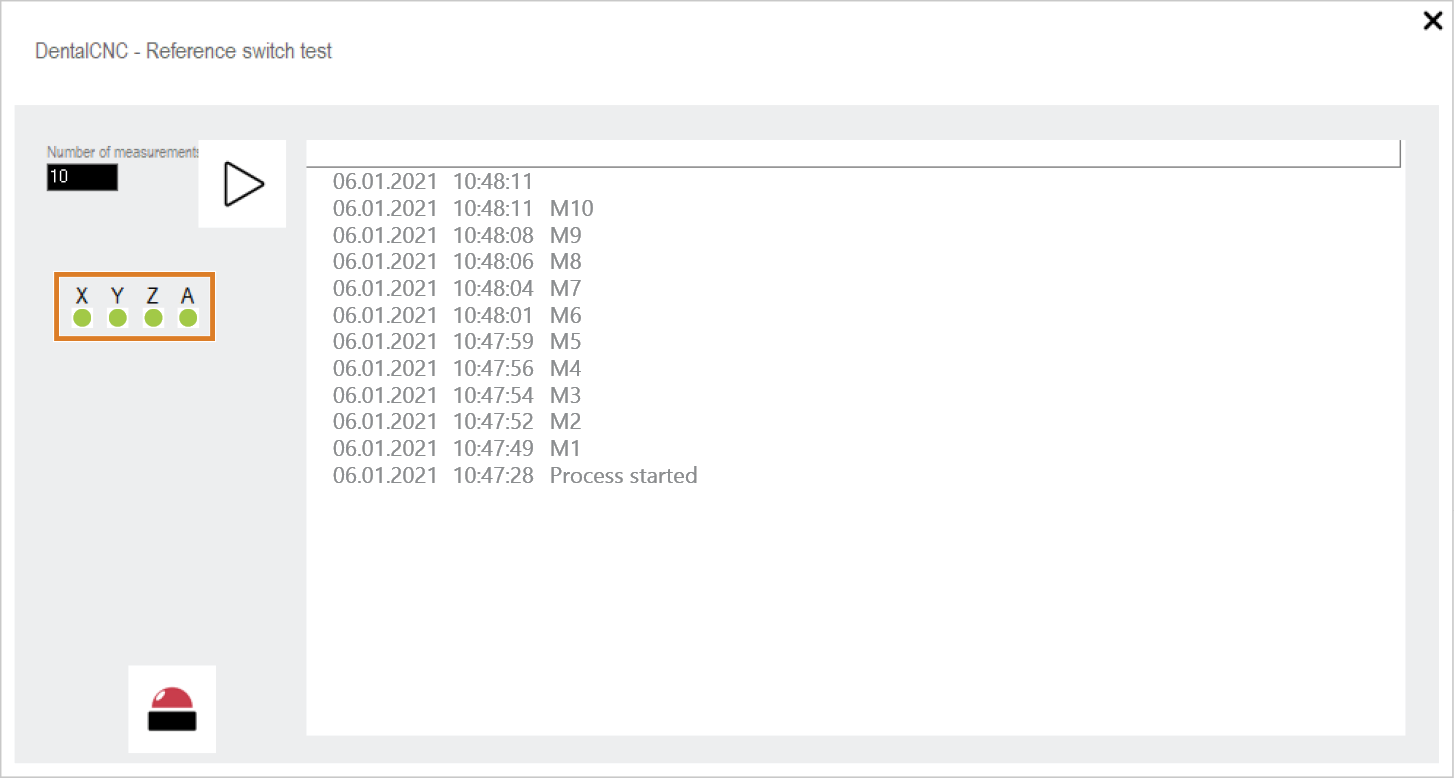

Testergebnisse einer 4-Achs-Maschine: Farbindikatoren orange markiert
