Achsen mit dem Achspowertest prüfen
Der automatische Achspowertest prüft Achsen auf Leichtgängkeit.
Ablauf
-
dentalcnc stellt den Strom für die jeweilige Achse auf den Wert für den Standardbetrieb ein.
-
dentalcnc fährt die Achse in Ihre Endposition und bestimmt den Abstand zum Endschalter.
-
dentalcnc reduziert den Strom um einen vorgegebenen Wert und verfährt die Achse erneut.
-
Schritt 3 wird wiederholt, bis die vorgegebene Stromuntergrenze erreicht ist.
-
dentalcnc wiederholt die vorherigen Schritte je nach der benutzerdefinierten Anzahl an Zyklen.
-
dentalcnc vergleicht die Messwerte aller Zyklen mit dem Toleranzbereich und zeigt den Erfolg oder Misserfolg des Tests mit einer Farbanzeige an.
Achspowertest durchführen
-
Führen Sie mit dentalcnc einen Endschaltertest durch und tauschen Sie alle defekten Endschalter aus. Endschalter mit dem Referenzschaltertest prüfen
Defekte Endschalter können dazu führen, dass der Achspowertest nicht erfolgreich ist, obwohl die Hauptursache für die Fehlfunktion in den defekten Endschaltern liegt.
-
Fahren Sie mit dem Achspowertest fort, wenn alle getesteten Endschalter betriebsbereit sind.
-
Entfernen Sie alle Rohlinge oder Halter aus dem Arbeitsraum.
Ansonsten kann die Spindel mit dem Rohling oder Halter kollidieren.
-
Öffnen Sie die dentalcnc-Programmeinstellungen mit dem folgenden Symbol in der Hauptsymbolleiste:
- Aktivieren Sie das Zugriffslevel Service.
-
Öffnen Sie die Ansicht Maschinenwartung mit dem folgenden Symbol in der Symbolleiste:
Die Maschinenwartung Ansicht; Symbol für den Achspowertest orange markiert
- Wählen Sie das folgende Symbol:
- Das Fenster für den Achspowertest wird geöffnet.
- Wählen Sie die zu prüfende Achse aus der Ausklappliste Achse aus.
-
Geben Sie die Anzahl an Achsbewegungen pro Testzyklus in das Eingabefeld Hübe pro Zyklus ein.
Die übrigen Eingabefelder sind nicht änderbar.
- Wählen Sie das folgende Symbol:
- Der Achspowertest beginnt.
- Warten Sie, bis der Test abgeschlossen ist.
- Eine Farbanzeige (orange markiert) zeigt an, ob der Achspowertest erfolgreich war:
- Grün: Der Test war erfolgreich.
- Rot: Der Test war nicht erfolgreich.
- Falls der Achspowertest nicht erfolgreich war, folgen Sie diesem interaktiven Leitfaden zur Fehlerbehebung.
- Um den Achspowertest zu verlassen, schließen Sie das Fenster mit dem folgenden Symbol:

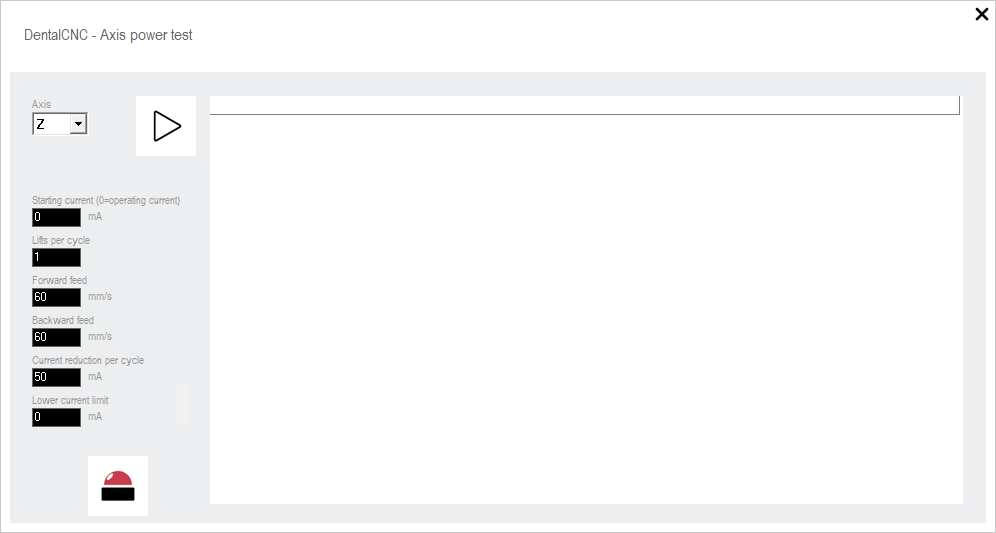

Das Fenster für den Achspowertest

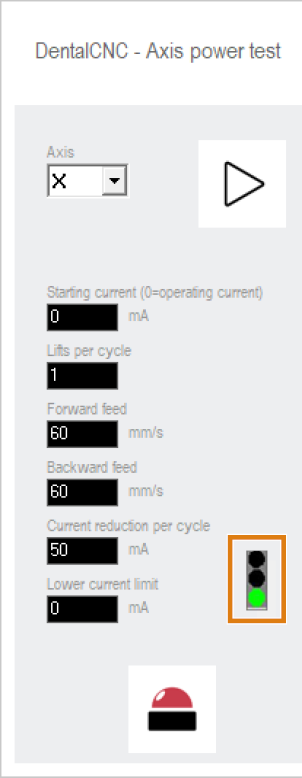

Die Testergebnisse: Indikator orange markiert
